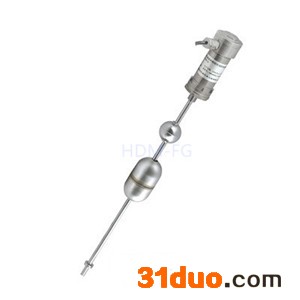

HDM-FG隔爆型液位传感器化工原料液位控制测量

【产品介绍】：

HDM-FG隔爆型磁致伸缩液位传感器采用磁致伸缩原理制造的高精度、长量程线性、位置测量的液位传感器，可以测量容罐液面的位置。供电方式灵活，接线方法多种且极为方便，可满足各种测量、控制、检测的要求；采用非接触测量方式，解决了因磨擦、磨损等造成的使用寿命低的问题。该传感器性能高，寿命长，有良好的环境适应性、可靠性和稳定性，安装简单，为用户使用带来极大的方便。

【系列用途】：

加油站储罐油位控制

化工原料液位控制

易燃易爆液体液位控制

【产品特点】：

◆稳定性能好，精度够高，该专用产品的精度达0.1%F.S.，完全满足客户1~2mm的精度要求；

◆能配合客户系统设备即时地反映油箱内液位变化的情况，解决客户的需求点；

◆能即时地根据客户对死区的要求作出控制方案，赢得客户对公司跟踪服务的认同；

◆安装方便，油箱生产时只需根据法兰尺寸开孔，磁尺配带法兰盖固定在油箱孔即可；

◆磁尺产品配带可调节装置，对规格不一的油箱可进行上下微调，规范产品量程。

【应用概述】：

磁致伸缩液位传感器采用磁致伸缩原理，非接触式结构，具有使用寿命长，精度高、重复性好等测量优点，在国外油箱液位检测项目广泛应用。

【主要技术参数】：

测量对象：模拟量：1~2 个位置

ModBus：1~3 个位置，1~5 个温度点
供电电源： +24VDC±10% ；±15VDC±10%
输出方式： 0～5VDC、0～10VDC、-5～+5VDC、-10～+10VDC、4～20mADC、ModBus
有效量程范围：刚性结构：50～5000mm；柔性结构：4000~20000mm（可根据客户特殊要求订做）
负载特性：电流信号输出负载电阻为 600Ω

电压信号输出负载电流为 2mA

工作电流：＜70mA

工作温度: -40～+85 ℃

储存温度: -40～+100 ℃

非线性误差: ＜±0.05% F.S.（300mm 以下误差 150um）

重复性误差: ＜±0.002% F.S.

分辨率: 采用 16bitD/A 转换、4μm

迟滞: ＜±0.002% F.S.

温度影响 : ＜±0.007%F.S./℃

零点可调范围: **F.S.

满度可调范围: **F.S.

更新时间: 与量程有关，不超过 20ms
