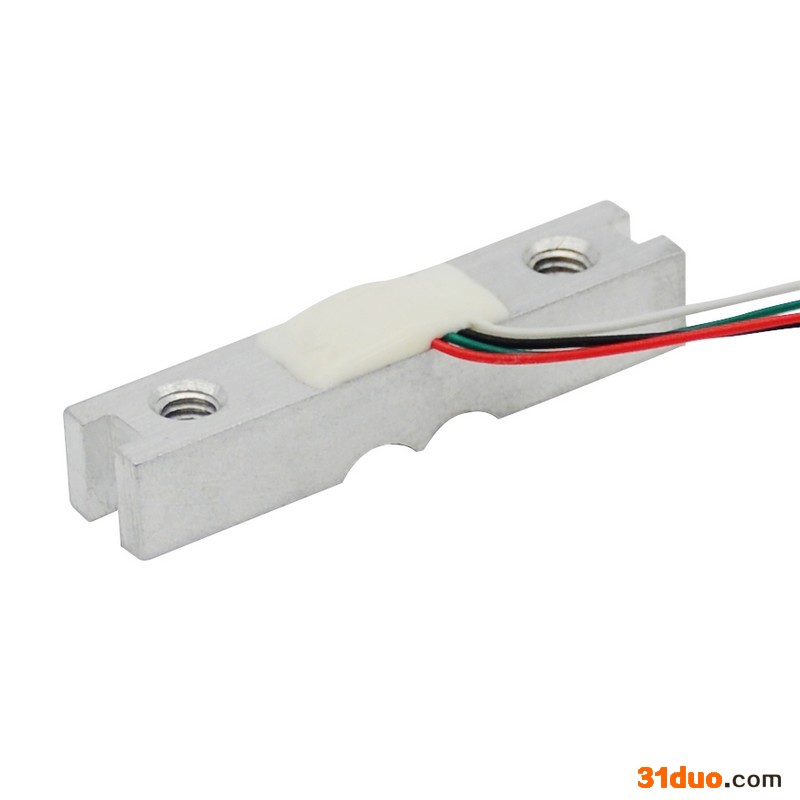

r 小型称重传感器0-50kg小尺寸称重传感器 r

rr 小型称重传感器FMDB采用电阻应变式技术，精度高，非线性误差优于满量程的0.05%；荷重元采用1000欧姆高阻抗应变计，功耗低，适用于电池供电的便携式称重设备。小尺寸称重传感器FMDB称重范围为0-50kg；微型称重传感器FMDB采用铝合金材质，尺寸小，高度低，重量轻，非常适合小空间的称重测力应用。 r

rr
r r

rr 小型称重传感器FMDB尺寸图 r

rr r

rr 小尺寸称重传感器FMDB参数表 r

rr r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r

r 量程 r	r r 50kg (500N) r r
r 供电电压 r	r 3-12V r
r 灵敏度系数 r	r 1.0 mV/V r
r 零点输出 r	r ±0.1mV/V r
r 非线性 r	r ±0.05% 满量程 r
r 滞后 r	r ±0.05% 满量程 r
r 非重复性 r	r ±0.05% 满量程 r
r 蠕变（3min） r	r ±0.05% 满量程 r
r 安全过载 r	r 150% 满量程 r
r 极限过载 r	r 200% 满量程 r
r 温度补偿范围 r	r 0...+25℃ r
r 使用温度范围 r	r -10...+40℃ r
r 零点温度漂移 r	r ±0.05%/℃ r
r 灵敏度温度漂移 r	r ±0.02%/℃ r
r 输入阻抗 r	r 1000±200 欧姆 r
r 输出阻抗 r	r 1000±100 欧姆 r
r 绝缘阻抗 r	r >2000M 欧姆 r
r 传感器材质 r	r 铝合金 r
r 防护等级 r	r IP50 r
r 导线 r	r AWG32*100mm r
r 接线 r	r r 红－电源正 黑－电源负 绿－信号正 白－信号负 r r

rr 小型称重传感器0-50kg小尺寸称重传感器 r

rr r

rr 称重传感器量程的选择 r

rr 额定量程的定义：在满足所标注的参数范围内，传感器被设计去测量的额定力值或重量值。 r

rr 测量范围：如额定量程为10kg的称重测力传感器的测量范围是0-10kgf，额定量程为50kg的重量感应器的测量范围是0-50kgf。 r

rr 精度等级：相对精度是以额定量程为基准的，对于同一型号的传感器，相对精度一般是相同的，如精度为0.1%的传感器，量程为50kg和10kg的都是0.1%的精度等级。 r

rr 精度：精度可以理解成：精度=精度等级*额定量程，这里可以看出同一款传感器量程越小，精度越高。分别用量程为20kg和50kg的同一型号的重力传感器去测量10kg的重量，量程为20kg的传感器精度要比50kg的好。 r

rr 使用寿命：用同一型号量程为50kg和20kg的荷重元去测20kg的重量，20kg的荷重传感器可以理解为满负荷工作，50kg的称重传感器为非满负荷工作，量程为50kg的荷重传感器要比20kg的使用寿命更长。 r

rr 一般选传感器量程的时候尽量留有一定的冗余量，一方面可以防止应用中的冲击力对传感器造成损伤，另一方面可以延长使用寿命。比如要测量的重量范围是20kg~40kg，可以选择量程为50kg的称重传感器。 r
