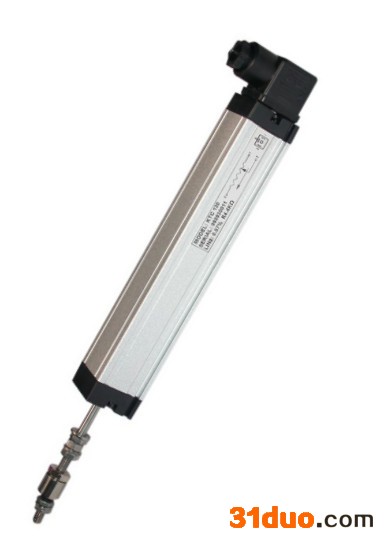

KTC型直线位移传感器



概述：

超精密度导电塑料基片以及贵金属电刷组装而成的KTC直线位移传感

器（俗称电子尺，电阻尺），量程75-1000mm,线性精度达到0.05%  ，重

复精度0.013mm  .寿命一亿次，  适用于监测运动器械等需要测量位

移的场合。本产品输出信号为电阻输出，通常需将电阻信号转换成电压`电

流输出或RS485输出及RS232输出。
KTC系列位移传感器（电子尺）特性
KTC  SERIES      75  100  130  150  175  200  225

250  300  350  375  400  450  500  525  600  650

700  750  800  850  900  1000
总电气行程（T.E)  mm  76  102  132  152  180  205  229

255  305  355  381  405  457  505  533  610  655  705

762  805  855  914  1016
有效电气行程（A.E)
  mm  75  100  130  150  177  203  226  253  302  353  378  403  455  503  531  607  653  703     759  803  853  912  1013
电阻值+-20%  K    2.5  3.4  4.4  5.0  5.8  6.8  2.4  2.6  3.2  3.7  4.0  4.3  4.8  5.3  5.6  6.4                      6.9  7.5  8.0  8.5  9.1  9.6  10.7
线性精度        +-0.07%  +-0.05%
机械行程（M.T)  mm  80  106  136  156  184  209  233  259  309  359  385  409  461  509  537  614  659  709  766  809  859  918  1020
分辨率      无穷小
电流强度  mA  < 10
使用温度  ℃  -55  --  +125
尺寸A  mm  139  166  194  216  244  269  293  319  369  419  445  469  521  569  597  674  719  769  826  869  919  978  1080

参数选型：

型   号	代        码		注       释
KTC	－□     □
输出方式	1           2           3		4～20mA 0～10V RS485
行程	用户自定（mm）
变送器供电	1 2		DC24V DC12V
