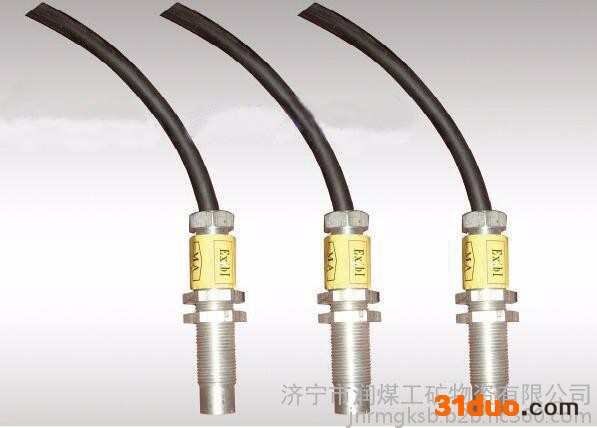

GUD5本安型接近传感器 接近传感器亦称无触点开关，由震荡器和整形放大器组成，振荡器起震后传感器的感应头上产生交变磁场，当金属体接近感应区时，金属体内产生涡流，从而吸收振荡器能量，使其停振，经整形放大后转换为开关信号。

一、主要性能

1 电源电压：DC12V(外接本安电源)，工作电流15mA。

2 传感器输出信号：高电平≥5V；低电平≤0.5V。

3 动作距离1～5mm。

4 动作性能：当金属体运动到传感器动作范围时传感器输出低电平，返回到动作范围之外，传感器输出高电平。

5 本安参数：

Ui：12V

 Ii：15mA

Ci：0μF

 Li：0μH

二、安装

接近传感器与弯道道岔报警器联合使用，安装在煤矿井下机车运行的道岔处，保证尖轨移动：距传感器距离≤5mm，传感器输出闭合，距离传感器>5mm，传感器输出断开。
