C型传感器 里氏硬度计传感器 硬度计探头

冲击装置技术参数一览

供应时代TH110里氏硬度计冲击装置探头线 三针线 硬度线

异型冲击装置		DC（D）/DL		D+15	C		G		E（需进口）
冲击能量 冲击体质量		11mJ 5.5g/7.2g		11mJ 7.8g	2.7mJ 3.0g		90mJ 20.0g		11mJ 5.5g
球头硬度: 球头直径: 球头材料:		1600HV 3mm 碳化钨		1600HV 3mm 碳化钨	1600HV 3mm 碳化钨		1600HV 5mm 碳化钨		5000HV 3mm 金刚石
冲击装置直径: 冲击装置长度: 冲击装置重量:		20mm 86(147)/ 75mm 50g		20mm 162mm 80g	20mm 141mm 75g		30mm 254mm 250g		20mm 155mm 80g
试件**大硬度		940HV		940HV	1000HV		650HB		1200HV
试件表面平均粗糙度Ra:		1.6μm		1.6μm	0.4μm		6.3μm		1.6μm
试件**小重量: 可直接测量 需稳定支撑 需密实耦合		大于5kg 2～5kg 0.05～2kg		大于5kg 2～5kg 0.05～2kg	大于1.5kg 0.5～1.5kg 0.02～0.5kg		大于15kg 5～15kg 0.5～5kg		大于5kg 2～5kg 0.05～2kg
试件**小厚度 密实耦合 硬化层**小深度		5mm ≥0.8mm		5mm ≥0.8mm	1mm ≥0.2mm		10mm ≥1.2mm		5mm ≥0.8mm
球头压痕尺寸
硬度300HV时	压痕直径 压痕深度	0.54mm 24μm	0.54mm 24μm		0.38mm 12μm		1.03mm 53μm		0.54mm 24μm
硬度600HV时	压痕直径 压痕深度	0.54mm 17μm	0.54mm 17μm		0.32mm 8μm		0.90mm 41μm		0.54mm 17μm
硬度800HV时	压痕直径 压痕深度	0.35mm 10μm	0.35mm 10μm		0.35mm 7μm		-- --		0.35mm 10μm
冲击装置适用范围		DC型测量孔或园柱筒内;DL型测量细长窄槽或孔	D+15型测量沟槽或凹入的表面		C型测量小轻薄部件及表面硬化层		G型测量大厚重及表面较粗糙的铸锻件		E型测量硬度极高材料

冲击装置测试范围表

材料	硬度制	冲击装置
		D/DC	D+15	C	G	E	DL
Steel and cast steel 钢和铸钢	HRC	17.9～68.5	19.3～67.9	20.0～69.5		22.4～70.7	20.6～68.2
	HRB	59.6～99.6			47.7～99.9		37.0～99.9
	HRA	59.1～85.8				61.7～88.0
	HB	127～651	80～638	80～683	90～646	83～663	81～646
	HV	83～976	80～937	80～996		84～1042	80～950
	HS	32.2～99.5	33.3～99.3	31.8～102.1		35.8～102.6	30.6～96.8
Steel锻钢	HS	32.2～99.5
CWT、ST 合金工具钢	HRC	20.4～67.1	19.8～68.2	20.7～68.2		22.6～70.2
	HV	80～898	80～935	100～941		82～1009
Stainless steel 不锈钢	HRB	46.5～101.7
	HB	85～655
	HV	85～802
GC. IRON 灰铸铁	HRC
	HB	93～334			92～326
	HV
NC、IRON 球墨铸铁	HRC
	HB	131～387			127～364
	HV
C．ALUM 铸铝合金	HB	19～164		23～210	32～168
	HRB	23.8～84.6		22.7～85.0	23.8～85.5
BRASS 铜锌合金	HB	40～173
	HRB	13.5～95.3
BRONZE铜锡(铝)合金	HB	60～290
COPPER纯铜	HB	45～315

示值误差和示值重复性表

序号	冲击装置类型	标准里氏硬度块硬度值	示值误差	示值重复性
1	D	760±30HLD 530±40HLD	±6 HLD ±10 HLD	6 HLD 10 HLD
2	DC	760±30HLDC 530±40HLDC	±6 HLDC ±10 HLDC	6 HLD 10 HLD
3	DL	878±30HLDL 736±40HLDL	±12 HLDL	12 HLDL
4	D+15	766±30HLD+15 544±40HLD+15	±12 HLD+15	12 HLD+15
5	G	590±40HLG 500±40HLG	±12 HLG	12 HLG
6	E	725±30HLE 508±40HLE	±12 HLE	12 HLE
7	C	822±30HLC 590±40HLC	±12 HLC	12 HLC

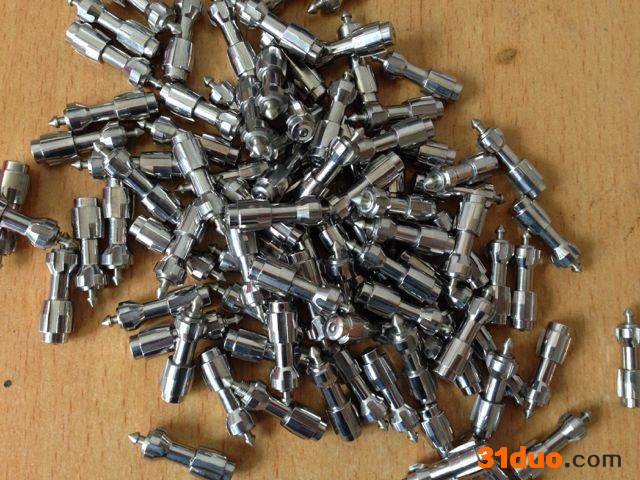

整套D型传感器（包含：传感器主体，三针探头线缆，冲击体+球头，支撑环）

注意事项：

本仪器只能使用本公司提供的专用电池组和电源适配器（充电器），否则可能引起仪器损坏、电池漏液、起火甚至**。

打印时或刚打印结束时请勿开启纸仓盖、用手或身体的任何部位接触打印机芯，以免过高的温度导致烫伤。

不要将电池投入火中，不要将电池短路、拆散或者加热，否则可能导致电池漏液、起火甚至**。

如果长时间存放仪器（不使用），请务必将电池开关置于“OFF”位置，否则可能导致电池失效、甚至漏液，进而损坏打印机。

保修说明：

用户按《使用说明书》正常操作条件下，在两年内产品发生质量问题，制造厂商免费保修。易损，易耗件除外。

自主研发，自主品牌**品质，值得信赖，所有产品三月包换，两年保修，终身维护 ，探伤仪免费上门培训使用，欢迎您来电咨询！
