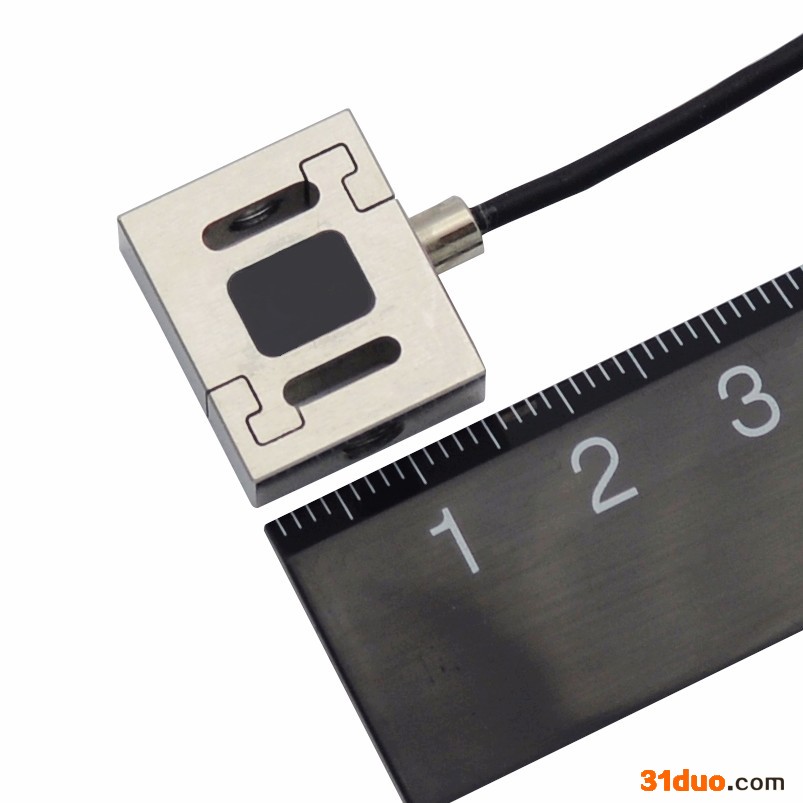

高精度小型拉力传感器0-500N拉力测量传感器尺寸小

高精度小型拉力传感器FSSM量程有0-10N、0-20N、0-50N、0-100N、0-200N、0-300N、0-500N、0-1000N可选，此款力传感器尺寸小，精度高，可用于拉力测量及压力测量。常用于开关插拔力测量，气缸推力测量，执行器操作力控制，装配力测量，压力分布测试，张力测量，执行机构力测量与控制**牵引力测量，高校力学实验等。

小型拉力传感器FSSM尺寸图

小尺寸拉力传感器FSSM订单编号：

FSSM-10N（拉力测量范围：0-10N，测力方向：拉压双向测力）

FSSM-20N（测力范围：0-20N，测力方向：拉压力测量）

FSSM-50N（测力范围：0-50N，测力方向：拉力测量及压力测量）

FSSM-100N（推拉力测量范围：0-100N，测力方向：测量拉力及压力）

FSSM-200N（拉压力测量范围：0-200N，测力方向：拉压力测量）

FSSM-300N（测量拉力范围：0-300N，测力方向：推拉力测量）

FSSM-500N（测量推拉力范围：0-500N，测力方向：拉力大小测量及压力大小测量）

FSSM-1kN（测量拉压力范围：0-1000N，测力方向：测量压力大小及测量拉力大小）

小尺寸拉力测量传感器FSSM参数表

量程	10N 20N 50N 100N 200N 300N 500N 1000N 1kgf 2kgf 5kgf 10kgf 20kgf 30kgf 50kgf 100kgf
供电电压	3-12V
灵敏度系数	2.0 mV/V
零点输出	<0.05mV/V
非线性	±0.1% 满量程
滞后	±0.1% 满量程
非重复性	±0.05% 满量程
蠕变（5min）	±0.1% 满量程
安全过载	150% 满量程
极限过载	200% 满量程
温度补偿范围	-10...+40℃
使用温度范围	-20...+60℃
零点温度漂移	±0.03%/℃
灵敏度温度漂移	±0.02%/℃
输入阻抗	380±30 欧姆
输出阻抗	350±5 欧姆
绝缘阻抗	>2000M 欧姆
传感器材质	不锈钢
防护等级	IP62
导线	2*4000mm
接线	红－电源正 黑－电源负 绿－信号正 白－信号负

小尺寸拉力传感器10N 20N 50N 100N 200N 300N 500N 1000N

小尺寸测力传感器FSSM激励电压、输出信号及配套放大器简介：

小型拉力测量传感器FSSM：

激励电压---推拉力传感器FSSM是一款基于电阻应变式原理的测力元件，为确保拉压力传感器正常工作，需要给传感器提供3-12V范围内的恒压。

拉压力传感器输出信号----输出信号范围一般在-25mV~25mV这个区间，压力输出正信号，拉力输出负信号。在激励电压恒定的前提下，输出信号的大小与力值大小成正比。

拉压力传感器配套传感器信号变送器

激励电压---24V DC 或 12V DC

输出信号----可输出0-5V,0-10V,4-20mA,-5~5V的标准模拟量信号，信号大小与力值大小成正比，例：压力传感器FSSM-50N配套变送器FSC(0-5V)，出厂前会标定好，力值与输出电压的对应关系**是压力0-50N对应0-5V。当检测到5V电压输出时即表示当前为50N压力加载；当检测到2V电压输出时**表示当前加载力为压力20N，以此类推。

拉压力传感器配套传感器显示控制器

激励电压 ---- 24V DC 或 220V AC

功能 1 ---- 实时显示力值大小

功能 2 ---- 支持RS485或RS232通讯

功能 3 ---- 可输出0-5V,0-10V,4-20mA模拟量信号，信号大小与力值大小成正比

功能 4 ---- 支持开关量输出，可提前设置好报警值

功能 5 ---- 峰值保持，适用于冲击力检测，拉断实验，装配力监测等

传感器量程的选择

额定量程的定义：在满足所标注的参数范围内，传感器被设计去测量的力值上限。

测量范围：如额定量程为50N的称重测力传感器的测量范围是0-50N，额定量程为500N的测力感应器的测量范围是0-500N。

精度等级：相对精度是以额定量程为基准的，对于同一型号的传感器，相对精度一般是相同的，如精度为0.1%的传感器，量程为50N和200N的都是0.1%的精度等级。

精度：精度可以理解成：精度=精度等级*额定量程，这里可以看出同一款传感器量程越小，精度越高。分别用量程为100牛和200牛的同一型号力传感器去测量50牛的力，量程为100N的传感器精度要比200N的好。

使用寿命：用同一型号量程为500牛和200牛的拉压力传感器去测200N的推拉力，200N的力传感器可以理解为满负荷工作，500N的力传感器为非满负荷工作，量程为500N的力感应器要比200Nf的使用寿命更长。

一般选传感器量程的时候尽量留有一定的冗余量，一方面可以防止应用中的冲击力对传感器造成损伤，另一方面可以延长使用寿命。比如要测量的拉力范围是200N-300N，可以选择量程为500N的力传感器。
