r 压力测量传感器30吨20吨10吨5吨2吨压力传感器厂家r

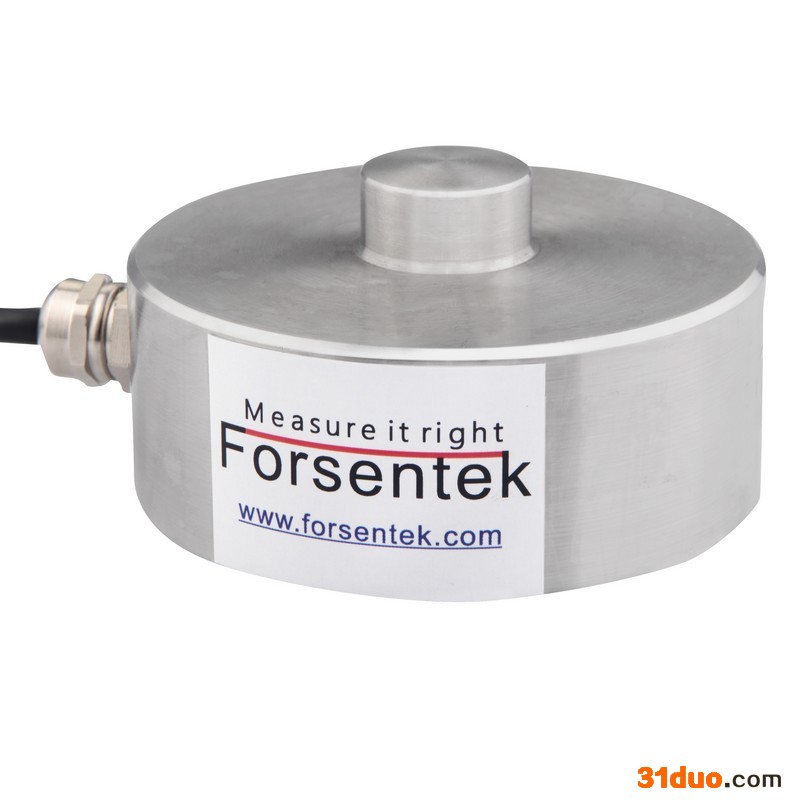

r压力测量传感器FC60尺寸紧凑，采用不锈钢材质基于电阻应变式原理制成，压力传感器底部有3个螺纹孔可用于固定安装传感器，位于传感器顶部中心的凸点为受力点，使用中应确保压力垂直加载到凸点位置。压力传感器FC60测量范围有0-300kg、0-500kg、0-1吨、0-2吨、0-3吨、0-5吨、0-10吨、0-15吨、0-20吨、0-25吨、0-30吨可选，此款压力感应器精度高，易安装，模拟信号输出，广泛应用于力过载保护，工装夹紧力测量，压力分布测试，装备压力测量，压力测试机，材料测试机等工业测力领域。r

r
rr

r压力传感器FC60外形尺寸r

rr

r压力测量传感器FC60订单编号：r

rFC60-0.3t --- 压力测量范围：0-300kgfr

rFC60-0.5t --- 压力测量范围：0-500kgfr

rFC60-1t --- 压力测量范围：0-1000kgfr

rFC60-2t --- 测量压力范围：0-2000kgfr

rFC60-3t --- 压力测量范围：0-3000kgfr

rFC60-5t --- 压力测量范围：0-5000kgfr

rFC60-10t --- 测量压力范围：0-10000kgfr

rFC60-15t --- 压力测量范围：0-15000kgfr

rFC60-20t --- 测量压力范围：0-20000kgfr

rFC60-25t --- 压力测量范围：0-25000kgf
rr

rFC60-30t --- 压力测量范围：0-30000kgf
rr

r压力传感器FC60参数表r

rr r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r

r 量程r	r 0.3t 0.5t 1t 2t 3t 5t 10t 15t 20t 25t 30tr
r 供电电压r	r 5-15Vr
r 灵敏度系数r	r 2.0 mV/Vr
r 零点输出r	r <0.05mV/Vr
r 非线性r	r ±0.3% 满量程r
r 滞后r	r ±0.3% 满量程r
r 非重复性r	r ±0.1% 满量程r
r 蠕变（10min）r	r ±0.1% 满量程r
r 安全过载r	r 150% 满量程r
r 极限过载r	r 200% 满量程r
r 温度补偿范围r	r -10...+40℃r
r 使用温度范围r	r -20...+60℃r
r 零点温度漂移r	r ±0.05%/10℃r
r 灵敏度温度漂移r	r ±0.05%/10℃r
r 输入阻抗r	r 400±30 欧姆r
r 输出阻抗r	r 355±10 欧姆r
r 绝缘阻抗r	r >5000M 欧姆r
r 感应器材质r	r 不锈钢r
r 防护等级r	r IP66r
r 导线r	r 5*3000mmr
r 线序r	r 红－电源正 黑－电源负 绿－信号正 白－信号负r

r压力测量传感器30吨20吨10吨5吨2吨压力传感器厂家r

rr

r额定量程的定义：在满足所标注的参数范围内，传感器被设计去测量的大力值。r

r测量范围：如额定量程为10吨的传感器的测量范围是0~10t，额定量程为20t的传感器的测量范围是0~20吨。r

r相对精度：相对精度是以额定量程为基准的，对于同一型号的传感器，相对精度一般是相同的，如精度为0.3%的传感器，量程为20ton和10ton的都是0.3%的精度等级。r

r精度：精度可以理解成：精度=相对精度*额定量程，这里可以看出同一款传感器量程越小，精度越高。分别用量程为30t和50t的同一型号的压力传感器去测量20吨的压力，量程30t的传感器精度要比50t的好。r

r使用寿命：用同一型号量程为10吨和20吨的传感器同样去测10吨的压力，10吨的感测器可以理解为满负荷工作，20吨的压力感应器为非满负荷工作，量程为20吨的传感器要比10吨的使用寿命更长些。r

r一般选传感器量程的时候尽量留有10%-30%的冗余量，一方面可以防止应用中的冲击力对传感器造成损伤，另一方面可以延长使用寿命。比如要测量压力范围是18吨~25吨，可以选择量程为30吨的传感器。r

r压力测量传感器FC60激励电压、输出信号及配套放大器简介：r

r压力传感器FC60：r

r激励电压---压力测量传感器FC60是一款基于电阻应变式原理的压力测量元件，为确压力测量感应器的正常工作，需要给传感器提供3-15V范围内的恒压。r

r压力传感器输出信号----输出信号范围一般在0mV~30mV这个区间。在激励电压恒定的前提下，输出信号的大小与压力值大小成正比。r

r压力传感器配套传感器信号放大器r

r激励电压---24V DC 或 12V DCr

r输出信号----可输出0-5V,0-10V,4-20mA的标准模拟量信号，信号大小与力值大小成正比，例：FC60-20t配套变送器FSC(0-10V)，出厂前会标定好，力值与输出电压的对应关系就是压力0-20t对应0-10V，当检测到10V电压输出时即表示当前为20吨压力加载，当检测到5V电压输出时就表示当前为压力10吨加载，以此类推。r

r压力传感器配套传感器显示控制器r

r激励电压 ---- 24V DC 或 220V ACr

r功能 1 ---- 实时显示力值大小r

r功能 2 ---- 支持RS485或RS232通讯r

r功能 3 ---- 可输出0-5V,0-10V,4-20mA模拟量信号，信号大小与压力值大小成正比r

r功能 4 ---- 支持开关量输出，可提前设置好报警值r

r功能 5 ---- 峰值保持功能用以保持单次测量的峰值r
