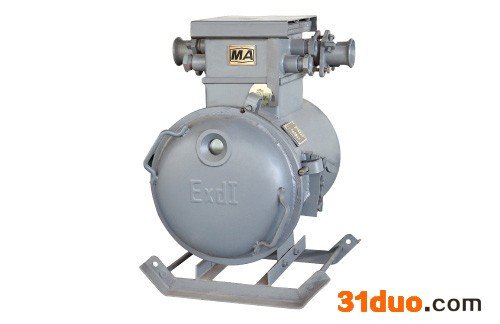

矿用隔爆型照明信号综合保护装置

一、用 途
本装置适用于具有**性气体（甲烷）和煤尘的矿井中，在交流50HZ、额定电压380V和660V的供电系统中，127V照明及信号负载的供电、电流控制及电路短路、过载与漏电等保护。系配有干式变压器的"三合一"式综合装置，可取代原有的2.5KVA干式变压器及手动防爆开关的多体控制体系。

二、特 点
1．采用微电脑数字保护技术和数据采集技术，具备完善的过载、短路、漏电、绝缘监视、闭锁、过压、欠压等保护功能，保护性能稳定可靠；
2．液晶中文汉显，直观显示系统运行时的各种电流、电压等参数状态，操作简单直观，维护方便；
3．具备短路、漏电试验按钮，便于检修，成本低廉；
4．ZBZ8型综保具有可靠的开盖断电、分级保护功能，有效防止带电开盖，确保人身安全。
三、技术数据
额定容量 ：2.5kVA?????? ?4.0kVA
额定电压 ：660、380/133V????660、380/133V
额定电流 ：2.19、3.79A/10.85A??3.50、6.08/17.4A
接线方式 ：Y、Δ/Δ?????? ?Y、Δ/Δ
允许温升 ：80K ?????????80K
进出线喇叭嘴大2只，小4只。
重量 ： 95kg 128 kg
尺寸： 480x470x605
