厂家供应 ZBZ-4.0M 矿用隔爆型照明信号综合保护装置



一、适用范围

适用于煤矿井下127V照明及信号负载的电源控制，并具有短路保护 、漏电动作、漏电闭锁及电缆绝缘危险指示等综合性的隔爆型电气设备。三合一结构形式，可以代替现有的10KVA干式变压器及手动隔爆开关的多体控制方式，二合一结构形式可与现有的10KVA干式就压器配套使用。



二、型号意义



三、工作条件
  （1）海拔高度不超过2000米；
  （2）周围介质温度不高于＋40℃，不低于－20℃；

  （3）周围空气的相对湿度不大于95%（＋25℃时）；

  （4）在无强烈颠波振动以及垂直华倾斜度不超过15度的地方；

  （5）在无足以腐蚀金属和破坏绝缘的气体与蒸气的环境中；

  （6）可用于有甲烷和煤尘瓦斯危险的矿井中；

  （7）能防止水和液体浸入的地方。



四、结构概述

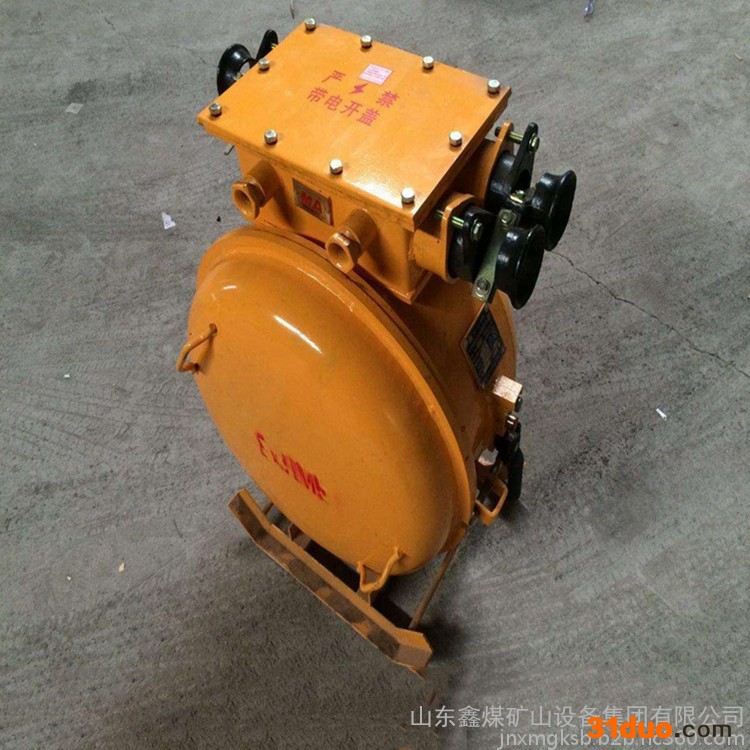

   综合装置的隔爆外壳为圆筒形，具有凸出的底和盖。壳盖与壳身采用转盖止口结构。壳上部有一接线箱作为引进出电缆用。外壳右侧装有操作隔离开关的手柄、启动及停止接扭和检验短路、漏电保护系统是否有效的试验按钮。并有可靠的机械联锁装置，保证当隔离开关闭合时，壳盖打开时，隔离开关不能闭合。壳盖上方有一透视镜，可以从外面观察状态指示灯。主变压与机壳的连接采用滑道结构，检修方便。

主要元件的作用：

    1、隔离开关1K：正常情况下仅作隔离电源之用，不允许带负荷操作。在故障状态下，可分断主变压器的6倍额定电流3次。

    2、一次熔断器1RD、2RD：对主变压器作短路保护。

    3、二次熔断器3RD、4RD：127V系统后备保护。

    4、控制电路熔断器5RD：保护控制变压器。

    5、交流接触器CKJ用于控制127V信号系统负荷的通断。

    6、电流互感器LHZb、LHZc用于照明系统保护取样。

    7、电流互感器LHxb用于127V信号系统短路保护信号的取样。

    8、主变压器ZB：127V动力电源。

    9、控制变压器KB：综合装置保护系统的低压电源。

    10、电子线路插件：由保护电子元件组成，用于实现装置各保护功能。

    11、控制试验按钮QA、TA：用于控制负荷的接入和分断及试验保护功能是否正常。

    12、发光二极管LED1～6：用于正常工作及故障状态指示。

     13、直流继电器J：作为保护电路终端执行元件。



五、主要参数

1、表1：主变压器参数

技术参数		产品型号
		ZBZ-2.5/660（380）M		ZBZ-4.0/660（380）M
额定容量kVA		2.5		4.0
主变压器参数	接线方式	Y/△	△/△	Y/△	△/△
	额定电压V	660/133	380/133	660/133	380/133
	额定电流A	2.2/10.9	3.8/10.9	3.5/17.4	6.1/17.4
漏电保护	漏电电阻整定值 kΩ	2.0～2.5
	漏电闭锁电子整定值kΩ	3～4
	漏电保护动作时间s	≤0.25
短路保护动作时间	照明S	≤0.15
	信号S	≤0.4

 表2:照明短路保护参数



电缆截面mm2	保 护 距 离 M
	ZBZ-10ML电流整定值43A
25	1500
16	1000
10	800
6	500
4	400

表3:信号短路保护参数



电缆截面mm2	保 护 距 离 M
	ZBZ-10M电流整定值11A
6	1800
4
