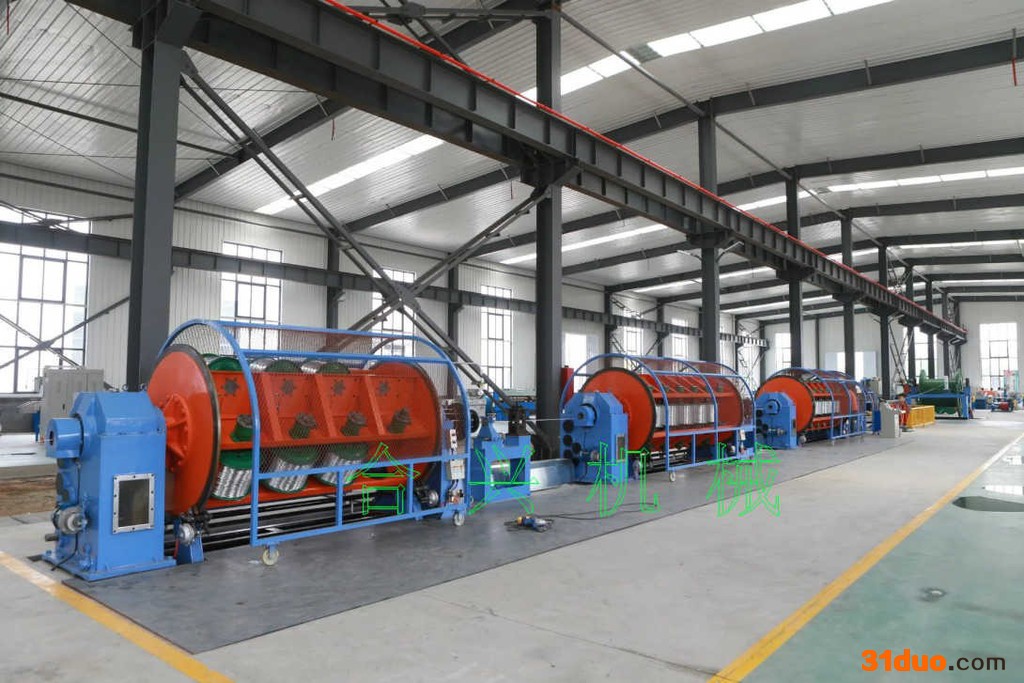

框绞机

产品用途：

主要用于裸铝线、裸铜线、钢芯铝绞线的绞合，扇形线芯、圆形线芯拉拔、紧压及分割导体预扭紧压等。

主要特点：

1、采用框架结构，主轴不承载负载，设备刚性好、运行速度高。

2、上盘采用电动蜗轮快速夹紧或手轮夹紧，根据需要可配备集中上下盘装置，关设有机械锁止保护装置。

3、放线张力采用机械摩擦控制或气动控制，张力恒定。

4、设有单盘脉冲断线停车保护装置，直接控制线盘，断线或线用完时，整机会及时自动紧停并刹车，解决了断线后不易修复的难题。

5、装有单线预扭装置，绞合后不松散。

6、双轮双驱动牵引装置，增强了牵引力。气动压线装置，使停车时不松散，绞合节距稳定。

7、采用地轴传动，保证节距稳定。

8、采用36级变速牵引装置，进一步满足牵引节的要距求。

设备组成：

中心放线架、6、12、18、24、30盘主机、并线模座、紧压装置、牵引装置、收排线装置、传动系统及电器系统。

技术参数：

规格型号		500	630
单线直径mm	铜	1.5－5.0
	铝	1.8－5.0
主机转速r/min		50-164	46-134
绞线节距mm		45-1105	56-1259
出线速度m/min		7.32-55.29	7.62-57.93
收线线盘		PN2500
