无局部放电工频试验变压器便携式局放仪是我公司技术人员根据多年高压电气设备局放检测设计生产。适用于变压器、GIS、开关柜、电缆、避雷器、互感器等高压电气设备的局部放电检测和定位。 联系18669895723
手持式局放仪是我公司技术人员根据多年局放检测，适用于对高压设备局部放电在线检测及定位。 根据不同的高压电气设备的特点配备不同的传感器来采集，进而检测并评估高压电气设备运行状态，避免设备的突发故，有效检测设备绝缘劣化、发生击穿、闪络等严重现象。整套设备涵盖了多种数据统计和图形显示，并采用超声波检测技术、高频检测技术、现场处理技术。同时采用高速AD转换电路完成的数字化，并通过数字处理、自适应滤波等处理保证了检测数据的可靠性。使用该设备对高压电气设备进行局放带电巡检，便于工作人员及时对高压电气设备的运行状态进行评估，为设备的提供了依据，也可为运行设备的故障点进行跟踪，大大高压电气设备运行的可靠性、性和有效性。
在您初次使用该产品前，请详细阅读使用说明书，有助于您熟练地使用本产品。
无局部放电工频试验变压器工频无局放试验变压器成套装置技术方案 一、适用范围 本设备主要用于部分220kV电压等级以下电力产品如互感器、电力变压器、高压断路器、电缆附件等试品进行工频耐压、局部放电试验及其科学研究试验。
二、使用条件 海拔高度：≤1000m 温度：-10℃～+40℃ 相对湿度：<90%（25℃时） 使用：户内 无导电尘埃 无火灾及危险 不含有腐蚀金属和绝缘的气体存在 电源电压的波形为实际正弦波，波形畸变率<3% 设有一可靠接，接地电阻≤0.5Ω 1、
工频无晕试验变压器 型号：YDTW-150/300 相数：单相 ：50Hz 额定容量：150kVA 额定输入电压：0.4kV 额定输出电压：300kV额定输入电流：375A 额定输出电流：0.5A 阻抗电压：≤10% 输出波形畸变率：≤3% 工频耐压水平：330kV/1min 局部放电量：额定电压下≤10PC 80%额定电压下≤5PC 允许运行时间：额定电压、额定电流下运行1分钟；1/2额定电压、1/2额定电流下连续运行 冷却：油浸自冷 结构形式：绝缘外壳环氧玻璃丝绕制，可。 顶罩外径×高：1450×2500 （重量：900kg 输出电压波形畸变率：≤3% 运行时间：1.1倍额定电压下运行1分钟，额定电压、额定电流运行30分钟 3、局部放电量：额定电压下<10PC 80%额定电压下≤5PC 允许运行时间：同变压器 结构形式：油浸式，由顶罩、高压臂、低压臂和底座组成，可作为耦 电容器进行局部放电测量。

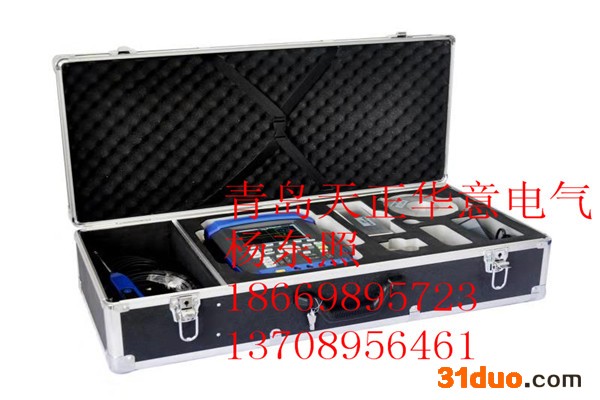

2.产品介绍 便携式局放仪由便携式局部放电巡检仪主机、局线巡检、高频电流互感器（开口圆形互感器）、超声波传感器（磁吸附式）、校准脉冲发生器以及连接线组成。
3.1 主机面板介绍
无局部放电工频试验变压器仪器功能特点
1、便携式设计，坚固耐用，使用方便 检测主机为便携式设计，壳体坚固可靠，选用14英寸高性能电脑。 2、抗能力较强，检测数据准确 利用数字滤波技术，可以有效地现场，在强下也能实现局部放电测量。 3、高灵敏度的传感器，能够灵敏反映设备内部的局部放电状态 超声传感器采用目前先进的技术，实际应用验证，可检测到微弱的放电，确保可以有效检测到高压设备内部的局部放电。 高频电流互感器使用度的工程塑料构成，内部采用金属屏蔽，不仅了外部磁场对传感器检测精度的影响，而且防止金属外壳与外部电压产生放电。 4、安装简单方便 磁吸附式超声传感器前端内置磁铁也可以直接吸附在高压设备的外壁上，操作简单而且。 高频电流互感器为圆形或矩形开口式设计，便于卡装在不同接地线上。 5、采用多通道数据采集 可同时对局部放电产生的电磁波、超声波等进行综合分析处理。 6、连接简单方便 采用多种连接，传感器与主机之间选用BNC、A接口，便于使用。 7、功能强大
▲ 所有主机与附件均不得拆开，若确实需要，请由本公司售后服务人员拆开。 具有局部放电测量、分析，局部放电重复放电n的测量、分析，抗固定，抗动态，选择椭圆、直线、正弦显示，窗口局部进行详细测量、观察放电脉冲，试验电压、电流和局部放电同时测量，两道自动定时保存实验数据，两通道手动或随时保存实验数据，随时存形，重新显示、分析过去已保存的试验波形，增益范围每通道六档粗调，每档随意细调，数字开窗技术、可避免对测量的影响，相位开窗、单窗、双窗任选，360度内开窗，四通道测量有效地脉冲，并同时测量两个试品或一个试品的多个测量点的局部放电，方便地分析局部放电的来源，内、外同步随意选择； 8、本局部放电显示结果符合IEC60270，可使用pC值以及mV值两种来显示。
2.2概述
无局部放电工频试验变压器技术指标
无局部放电工频试验变压器适用范围
具备对运行中的高压电气设备进行局放带电检测、定位的功能，适用于变压器、GIS、开关柜、电缆等高压电气设备的局放带电检测和定位。
无局部放电工频试验变压器产品技术规范和
1）IEC60270 《局部放电测量》 2）GB/T7354 《局部放电测量》
T 手持式局放仪主机已检测到一个触发，正在采集触发后信息。
无局部放电工频试验变压器使用
1）温度： －10℃～50℃ 2）相对湿度：≤95%。 3）海拔高度：≤1000m
无局部放电工频试验变压器主机技术参数
测量通道：8个测量通道 采样精度：12Bit 采样速率：每通道20MHz(可扩展至80MHz) 检测灵敏度：1pC 测量范围：1pC～10000pC 动态范围：大于80dB; 可品的电容量范围：6pF～250μF 测量频带为3dB带宽：10kHz～1MHz。 程控滤波器分段： 低通滤波100KHz、200KHz、300KHz、600KHz； 高通滤波20kHz、40kHz、80kHz、150kHz （高通滤波，低通滤波可任意选择） 抗电压冲击能力：2500V，端口地，电源端，对地（正、负） 电源：AC220V±10%；50Hz；功率＜100W
：变亮表示U盘已经连接，灰色则没有。
无局部放电工频试验变压器传感器技术参数
3.5.1磁吸附式超声传感器 中心： 150kHz 传输 50Ω同轴电缆 灵敏度 10pC（在8mm厚的钢板油箱中，0.5米范围纯油中测得） 高频电流互感器 检测频带10kHz～8MHz 传输 50Ω同轴电缆 检测灵敏度 1pC
液晶型局部放电检测仪 本仪器保持了成熟型号产品检测灵敏度高，试样电容覆盖范围大，适用试品范围广，输入单元（检测阻抗）配备齐全，频带组合多（九种）的优点。操作、及结构安装形式与以往型号完全兼容，便于已有设备的升级改造。l 局部放电经数字化处理后，采用液晶显示器替代的示波管显示。 l 操作与的模拟式局部放电仪器完全相同，简单易学。 选择椭圆、直线、正弦显示采用数字开窗技术，可避免对测量的影响。任意相位开窗，单窗、双窗任选，椭圆150度。可对当前放电图谱作定格保存处理，静态对局部放电脉冲进行观测、分析。可对当前放电图谱进行保存，实现结果的可追溯性。
