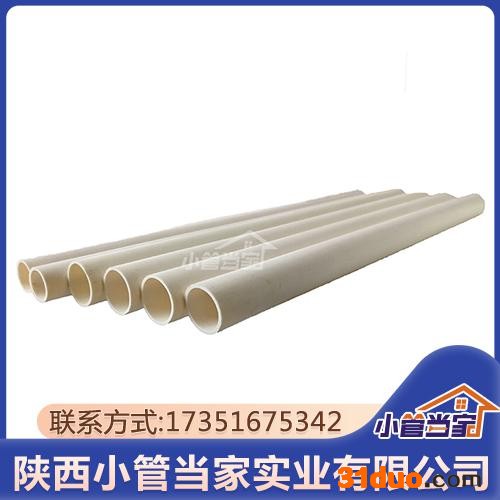

r 绝缘电工套管 r

rr 执行标准：JG/T3050-1998 r

rr 产品简介： r

rr 以聚氯乙烯树脂为主要原料，加入必要的助剂，经挤出加工成型；主要用作电气、通讯线缆套管。按机械性能分为重型、中型和轻型。r

rr 产品特点： r

rr 1、抗冲击性能好，在混凝土浇筑过程中，正常的受压冲击不会破裂，可暗敷于混凝土内；r

rr 2、绝缘性好，在浸水状态下AC2000V、50Hz不会击穿，抗电流击穿电压高，无带电危险； r

rr 3、阻燃自熄性好，氧指数高，离火即自熄；r

rr 4、耐热性能优良，施工过程中受到凝结热作用不变软；r

rr 5、抗压性能好，重型套管可承受1250N压力，可以明装也可暗敷于混凝土内，不会受压破坏； r

rr 6、防潮耐酸碱性能优良，不会因受潮而锈蚀，耐酸、耐碱、耐油；r

rr 7、防虫鼠，因使用特殊添加剂，所以不会发出虫鼠喜欢的气味，可避免虫鼠噬咬破坏；安装操作方便快捷，在导管内插入相应的专用弹簧，在常温下人工可随意弯曲成所需角度，用专用胶黏剂可以快速而方便地将套管连接成施工所需形状的管道。r

rr 应用领域： r

rr 主要用于室内外电气、通讯线缆套管，建筑线路布置，一般工业厂房防火区域内及有酸碱腐蚀区域的电源线路布设及保护。r

rr 产品性能： r

rr 绝缘电工套管性能指标r

rr r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r

r r 项目 r r		r r 指标 r r
r r 执行标准 r r		r r JG/T 3050-1998 r r
r r 外观 r r		r r 外观白色，内外壁平滑，无明显气泡、裂纹及色泽不均等缺陷；内外表面应没有凸楞及类似缺陷；管口边缘平滑，不损伤电线、电缆的绝缘层。 r r
r r 抗压性能 r r	r r 载荷 r r	r r 载荷1min时，Df≤25% r r
	r r 卸荷 r r	r r 卸荷1min时，Df≤10% r r
r r 冷弯性能，-5℃ r r		r r 5/5无破裂 r r
r r 耐冲击性能，-5℃ r r		r r 10/12无破裂 r r
r r 耐热性能 r r		r r Di≤2mm r r
r r 氧指数 r r		r r OI≥32 r r
r r 电气性能 r r		r r 15min内不击穿，R≥100MΩ r r

rrr
r

rr 绝缘电工套管最大穿线数量表r

rr r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r

r r 电线规格 r r r mm2 r r	r r 16 r r	r r 20 r r	r r 25 r r	r r 32 r r	r r 40 r r	r r 50 r r	r r 63 r r
r r 1 r r	r r 6 r r	r r 10 r r	r r 16 r r	r r 26 r r	r r 45 r r	r r 69 r r	r r 110 r r
r r 1.5 r r	r r 5 r r	r r 8 r r	r r 14 r r	r r 23 r r	r r 39 r r	r r 61 r r	r r 99 r r
r r 2.5 r r	r r 3 r r	r r 6 r r	r r 10 r r	r r 16 r r	r r 28 r r	r r 42 r r	r r 69 r r
r r 4 r r	r r 2 r r	r r 4 r r	r r 8 r r	r r 13 r r	r r 22 r r	r r 34 r r	r r 56 r r
r r 6 r r	r r 1 r r	r r 4 r r	r r 6 r r	r r 10 r r	r r 18 r r	r r 26 r r	r r 43 r r
r r 10 r r	r r / r r	r r 2 r r	r r 3 r r	r r 5 r r	r r 9 r r	r r 13 r r	r r 22 r r
r r 16 r r	r r / r r	r r 1 r r	r r 2 r r	r r 4 r r	r r 6 r r	r r 10 r r	r r 17 r r
r r 25 r r	r r / r r	r r 1 r r	r r 1 r r	r r 2 r r	r r 4 r r	r r 6 r r	r r 9 r r
r r 35 r r	r r / r r	r r 1 r r	r r 1 r r	r r 2 r r	r r 3 r r	r r 4 r r	r r 7 r r
r r 50 r r	r r / r r	r r / r r	r r 1 r r	r r 1 r r	r r 2 r r	r r 3 r r	r r 5 r r
