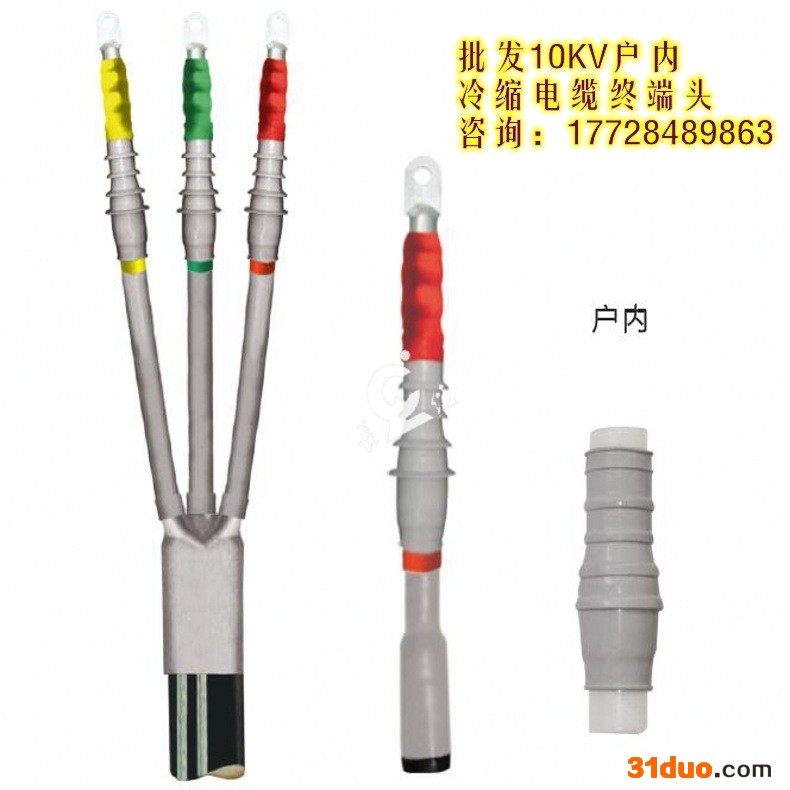

长沙长缆电工科技 电缆附件-10kV交联电缆户外冷缩终端 终端头 8.7/15kv硅橡胶冷缩户内终端

产品技术指标:

项目 试验项目 标准要求 试验结果 结论 １５ｋｖ户内，户外终端及中间连接 工频耐压 ４５ｋｖ，ｍｉｎ不闪络，不击穿 ４５ｋｖ，１ｍｉｎ未闪络未击穿 通过 局部放电试验 １３ｋｖ２０ｐｃ １３ｋｖ时２ｐｃ 通过 负荷循环试验，３个星期 ５ｈ加热时，３ｈ冷却，加热时，导体温度为９５ 由以下试验评定 局部放电试验 １３ｋｖ时放电量２０ｐｃ １３ｋｖ时２ｐｃ 通过 冲击电压试验 １０５ｋｖ，正负极性各十次，允许闪络一次，但不记入总试验次数 未闪络未击穿 通过 负极性直流电压试验 ５２ｋｖ／１５ｍｉｎ不闪络，不击穿 未闪络未击穿 通过 ４ｈ工频电压试验 ３５ｋｖ／４ｈ不闪络，不击穿 未闪络未击穿 通过

适用于35kV交联电缆的终端处理及中间连接，可分为单芯、三芯等产品

技术参数

项目 试验目的 标准要求 实验结果 评注 35kV户内、 户外终端及 中间连接 工频耐压 105kV, 1min不闪络, 不击穿 105kV, 1min未闪络, 未击穿 通过 局部放电试验 39kV≤10pC 15kV, 1pC 通过 负荷循环试验, 3周期 5h加热时, 3h冷却, 加热时, 导体温度95℃ 在导体温度 (90-95℃)下共经受3个循环 由以下 测试评定 局部电压试验 39kV时放电量≤10pC 39kV时, 1pC 通过 冲击电压试验 250kV, 15min允许闪络一次, 但不计入总试验次数 250kV未闪络, 未击穿 通过 负极性直流电压试验 156kV, 15minb不闪络, 不击穿 156kV,15min未闪络, 未击穿 通过 4h工频电压试验 104kV,4h不闪络, 不击穿 104kV,4h未闪络, 未击穿 通过

35KV630AT型电缆接头选用EPDM（三元乙丙橡胶)制成，全绝缘．全密封。用于高压地下电缆连接设备．如风能变电站，环网柜及电缆分接箱等，其额定电流为630A，可连接相关规格的电缆，也可以在电缆上加装电缆型故障指示器，能快速准确的查找故障点。

产品构成：

1、绝缘层：特有配方和混合技术确保预制EPDM绝缘橡胶的**品质。

2、外半导电层：预制的EPDM导电橡胶符合lEEE592标准。

3、避雷器芯子：由经过特殊工艺处理的氧化锌避雷器阀片组成。

4、铜质底盖：铜质底盖与避雷器外导电层紧密结台，使避雷器有效防水，并为避智器提供接地点。

5、接地线：避雷器下端自带的接地线，用于将雷电冲击电压有效接引到接地位置。

6、内半导电层：预制的EPDM导电橡胶有效的控制电气应力。

7、双头螺栓：镀锡的铜螺栓确保导体和套管紧密配合。

8、绝缘子端盖：使产品具有绝缘密封作用。

全冷缩中间连接选型表:

型号 Type	导体横截面积 Conductor cross section (mm)	电缆线芯绝缘直径范围Insultation diameter range (mm)
DLJ15KV-□×25/50	25-50	16.7-19.7
DLJ15KV-□×70-120	70-120	19.6-24.5
DLJ15KV-□×150-240	150-240	24.2-30.0
DLJ15KV-□×300-400	300-400	30.6-35.8
