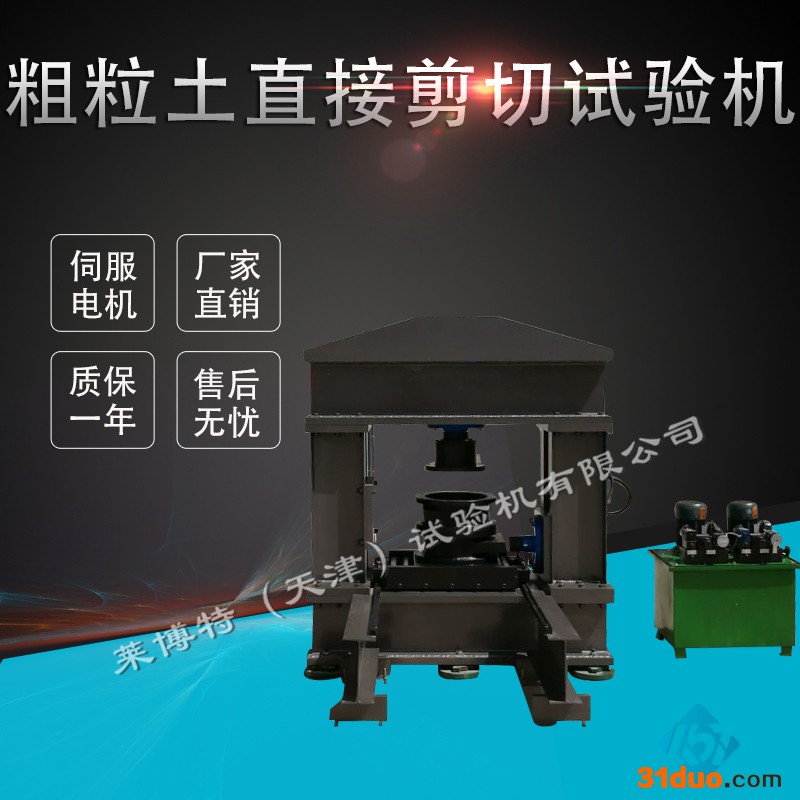

LBTD-4型 粗粒土直接剪切仪

符合DL/T5356水电水利工程粗粒土试验规程，采用应力控制的平推法，适用于粗粒类土本身、粗粒类土中的软弱接触面以及混凝土和地基土接触面的快剪试验。

二、LBTD-4型粗粒土直接剪切仪主要技术参数：
     1、剪切盒规格：Φ300x300
     2、位移传感器：分度值0.01mm
     3、垂直载荷：60t
     4、剪切载荷：50t
     5、压力传感器：垂直载荷50Mpa  剪切载荷30Mpa
     6、电源：泵站：三相  380V50Hz   接地线

            控制：220V  50Hz

   7、净重：≈3000kg
     8、主机外形尺寸（长×宽×高）：1400×1500×1600mm
三、粗粒土直接剪切仪结构原理 ：
由加载主机、液压泵站系统、微机控制系统三大部分组成。

●加载主机。加载主机由底座、支撑柱、横梁、 垂直加载液压缸、水平加载液压缸、剪切盒、滚珠排、导轨等组成。底座其下沿有6个减震垫铁，将仪器移动到合适位置后，调节减震垫铁高度，使主机处于水平位置。

【整套土工合成材料设备可供应】

土工布透水性测定仪 土工布国标垂直渗透 土工布恒水头法渗透	LBT-1	性能符合 GB/T15789、JTGE50、ASTM D4716 国标恒水头法，一体化控制 面板、温度、时间，全不锈钢夹具、台式
	LBT-1A	性能符合 GB/T15789、JTGE50 可控温带加热、供水、配备水源水箱不锈钢、高强度铝合金制结构彩色屏幕触摸屏，数显自动计时
土工布有效孔径测定仪	LBT-2	湿筛法
	LBT-3	干筛法
土工布动态穿孔测定仪	LBT-4	含量锥1只符合 JTGE50、SL235、GB/T17630/GB17642
土工布圆盘取样器	LBT-5	手动  单位、面积、质量取标准试样用
土工合成材料耐静水压测定仪	LBT-6	触摸屏控制、单试件测试、铝合金夹具不锈钢工作台面.压力 系统为不锈钢与铜质配件，符合GB/T19979.1标准
土工合成材料渗透系数测定仪	LBT-7	触摸屏控制、单试件测试、铝合金夹具不锈钢工作台面.压力 系统为不锈钢与铜质配件，符合GB/T19979.2标准
土工合成材料抗渗仪 (耐静水压与渗透系数)	LBT-8	触摸屏控制、综合LBT-6和LBT-7的一体机、单试件测试、不锈钢夹具、不锈钢工作台面压力系统为不锈钢与铝合金质配件，符合GB/T19979.1.2标准
土工合成材料垂直渗透仪	LBT-9	JTGE50、GB/15789 的 A 法、大液晶彩色触屏，公路标准、全铝、不锈钢、有机玻璃配件
土工布磨损试验仪	LBT-10	标准型
土工合成材料水平渗透仪	LBT-11	JTGE50、SL235 试样尺寸 100*200mm 防德国、标准配置
	LBT-11A	国标
土工合成材料直剪摩擦试验仪	LBT-12	微机控制、打印报表 ISO12957.1， GB/T17635.1， ASTMD5321JTGE50T1129， SL/T235-2012 采用伺服电机剪切速率准确、法向压力采用伺服加压
土工合成材料拉拔摩擦试验仪	LBT-13	微机控制、ISO12957.1，GB/T17635.1，ASTMD5321，JTGE50T1129， SL/T235-2012 采用伺服电机剪切速率准确、法向压力采用伺服加压
土工合成材料直剪拉拔摩擦试验系统	LBT-14	（微机控制）综合了 LBT-13 与 LBT-12 的全部功能 1、更换直剪与拉拔 摩擦时方便拆卸，2 软件易于操作，3、可远程操作与技术支持及免费更 新 4、微机控制，数据动态曲线，打印报表
土工合成材料淤堵试验仪	LBT-15	梯度比试验方法
全自动塑料排水板纵向通水量测定仪	LBT-16	立式结构、有机玻璃恒压系统、恒压精度准确、触摸屏控制
全自动塑料排水板纵向通水量测定仪	LBT-17	卧式结构、全不锈钢恒压系统、恒压精度准确、触摸屏控制
电动数显土工合成材料厚度仪	LBT-18	1、步进电机驱动，2、全数字闭环控制系统，3、采用液晶控制器进行试验
土工布厚度仪	LBT-19	（标准）
土工合成材料蠕变试验系统	LBT-20	符合标准：ISO 13431, GB/T 17637,JTGE50 T1129, SL/T235、 2工位/4工位（可选）微机控制
塑料排水带芯带压屈强度试验仪(液晶)	LBT-21	1、步进电机驱动，2、全数字闭环控制系统，3、采用液晶控制器进行试验
土工合成材料调温调湿箱	LBT-22	用于各种土工合成材料的温湿度的专业设备
土工膜渗透系数测定仪	LBT-23	依据标准《SL235-2012 土工合成材料 》设计制作
钠基膨润土防水毯渗透系数测定仪	LBT-24	依据JG/T193-2006钠基膨润土防水毯渗透系数的测定之标准，研发制作
土工膜糙面厚度仪	LBT-25	(城镇建设标准)（国标）
钠基膨润土防水毯耐静水压测定仪	LBT-26	依据JG/T193-2006钠基膨润土防水毯渗透系数的测定之标准，研发制作
土工膜耐静水压测定仪	LBT-27	本仪器依据SL/T235-2012土工合成材料测试规程静水压的标准研发设计
热空气老化箱	LBT-28	温度控制采用数字显示，数字控制式PID自动调节仪表，从室温至200℃/250℃范围内可任意设定工作温度，自动恒温，
紫外线老化箱（土工布）	LBT-29	普通型本产品可供土工合成材料的紫外线照射老化用。
UV 紫外线耐气候试验箱	LBT-29A	全不锈钢材质、彩色触屏控制
电动液压圆盘取样器	LBT-30	用于切取各种土工合成材料，液压切割，操作简便。
土工膜厚度仪	LBT-31	依据SL235-2012土工合成材料测试规程之相关标准设计制造
氙弧灯老化试验箱	LBT-32	全不锈钢材质、彩色触屏控制
糙面土工膜毛糙高度测定仪	LBT-33	依据GB/T17643-2001标准设计制造
土工膜胀破强度测定仪	LBT-34	依据SL235-2012土工合成材料测试规程之相关标准设计制造
塑料薄膜和薄片测厚仪	LBT-35	高精度数显百分表
土工布CBR顶破试验仪	LBT-36	机械加荷电子液晶显示、
土工合成材料垂直渗透仪	LBT-37	依据SL235-2012土工合成材料测试规程之相关标准设计制造
炭黑含量测定仪	LBT-38	微机控制
