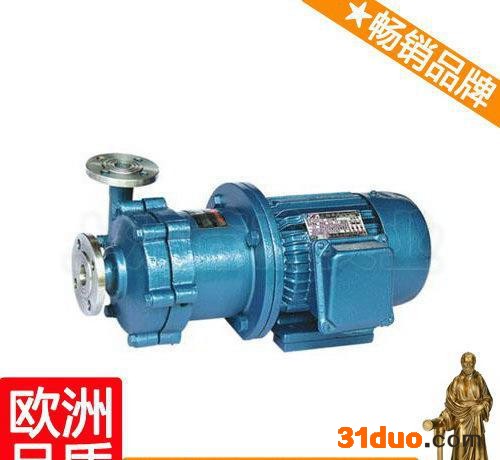

【CQ型磁力驱动泵】产品：

【CQ型磁力驱动泵】产品简介：

CQ型不锈钢磁力驱动泵(简称磁力泵)是将永磁联轴器的工作原理用于离心泵的新产品,设计合理、工艺先进,具有全密 封、无泄漏、耐腐蚀的特点,其性能达到国外同类产品的先进水平。磁力泵以静密封取代动密封,使泵的过流部件 处于完全密封状态,彻底解决了其它泵的机械密封无法避免的跑、冒、滴之弊病。磁力泵选用耐腐蚀、高强度的 工程塑料、钢玉陶瓷、不锈钢作为制造材料,因此它具有良好的抗腐蚀性能,并可以使被输送介质免受污染。

【CQ型磁力驱动泵】型号意义：

【CQ型磁力驱动泵】产品特点：

磁力泵以静密封取代动密封,使泵的过流部件处于完全密封状态,彻底解决了其它泵机械密封无法避免的跑、冒、滴之弊病。磁力泵选用耐腐蚀、高强度的工程塑料、刚玉陶瓷，不锈钢等作为制造材料，因此它具有良好的抗腐蚀性能，并可以使被输送介质免受污染。
过流部件彩不锈钢、高密度碳、高纯氧化铝陶瓷、填充聚四氟乙烯等耐腐蚀材料制造，加上无泄漏密封结构设计，确保化学流体的安全输送。
泵的最高效率达到50-55%，泵的设计过程是充分考虑了节能。
结构简单，主要部件模块化，以便于简便快速成的拆卸和检查。易损件可单独更换。

【CQ型磁力驱动泵】材质种类：

（1）工程塑料泵（增强聚丙烯）型号有：8CQ—2、10CQ—3、14CQ—5、16CQ—8、20CQ—12、32CQ—15、40CQ—20、50CQ—25、50CQ—32、65CQ—32。
（2）不锈钢泵(1Cr18Ni9Ti)型号有：16CQ—8、20CQ—12、32CQ—15、32CQ—25、40CQ—20，40CQ—32、50CQ—25，50CQ—32，50CQ—50，65CQ—25，65CQ—32、80CQ—35、80CQ—50、100CQ—35、100CQ—50、125CQ—20、125CQ—32、150CQ—20、150CQ—32。

【CQ型磁力驱动泵】产品用途：

磁力泵结构紧凑、外形美观、体积小、噪音低、运行可靠、使用维修方便。可广泛应用于化工、制药、石油、电镀、食品、电影照相洗印、科研机构、国防工业等单位抽送酸、碱液、油类，稀有贵重液、毒液、挥发性液体，以及循环水设备配套、过滤机配套。特别是易漏、易燃、易爆液体的抽送，选用此泵则更为理想。

【CQ型磁力驱动泵】结构爆炸图：

注：泵体材质：304不锈钢；动环材质：填充四氟；静环材质：陶瓷；叶轮：304不锈钢；密封圈：橡胶；隔板：304不锈钢；轴套：填充四氟；压盖:304不锈钢；泵轴:304不锈钢；内磁钢总成:304不锈钢+磁铁；隔离套:304不锈钢；外磁钢总成：铸钢+磁铁

结构与材料

	1 泵 体 不锈钢 2 叶 轮 不锈钢 3 隔 板 不锈钢 4 主 轴 不锈钢 5 转子组合 稀土永磁体+不锈钢 6 隔套总成 不锈钢 7 动 环 填充F4 8 轴 承 填充F4 9 静 环 碳化硅或氧化铝陶瓷 10 密封圈 氟橡胶

【CQ型磁力驱动泵】性能参数：

【CQ型磁力驱动泵】性能曲线图：

【CQ型磁力驱动泵】安装尺寸图：



【CQ型磁力驱动泵】安装与使用：

1.磁力泵应水平安装，不宜竖立，塑料泵体不得承受管路重量，对于特殊要求垂直安装的场合，电机务必朝上。
2.当抽吸液面高于泵轴心线时，起动前打开吸入管道阀门即可，若抽吸液面低于泵轴收线时，管道需配备底阀。
3.泵使用前应进行检查，电机风叶转动要灵活，无卡住及异赏声响，各紧固件要紧固。
4.检查电机旋转方向是否与磁力泵转向标记一致。
5.电机启动后，缓慢打开排出阀，待泵进入正常工作状态后，再将排出阀调到所需开度。
6.泵停止工作前，应先关闭排出阀门，然后关闭吸入管阀门。

【CQ型磁力驱动泵】使用注意事项：

1.因磁力泵轴承的冷却和润滑是靠被输送的介质，所以绝对禁止空运转，同时避免在工作中途停电后再启动时所造成吋空载运转。
2.被输送介质中，若含有固体颗粒，泵入口要加过滤网：如含有铁磁质微粒.需加磁性过滤器。
3.泵在使用中环境溫度应小于40℃ ，电机溫升不得超过75℃ 。
4.被输送的介质及其溫度应在泵材允许范围内。工程塑料泵的使用温度〈60℃，金属泵的使用温度〈100℃，辅送吸入压力不大于0.2MPa，最大工作压力1.6MPa、密度不大于1600^kg/m3,，粒度不大于30 X 10-6㎡/S的不含硬颗粒和纤维的液体。
5.对于输送液为易沉淀结晶的介质，使用后应及吋清洗，排净泵内积液。
6.磁力泵运行500小时后，应拆检轴承和端面动环的磨损惰况，若轴承和轴套的间隙大于0.5~1mm,叶轮轴向窜动1. 5?2mm时，应更换轴承和轴向动环。

【CQ型磁力驱动泵】故障原因及排除方法：

故障形式	产生原因	排除方法
泵不出水	水泵反转 逬水管道漏气 泵腔蓄水太少 电压太高，启动时联轴器打滑 吸程太高	改变电机接线 社绝漏气 增加蓄水量 调正电压 降低泵安装位置
流量不足	吸入管径太小 叶轮流道阻塞 扬程过高 转速太低	调换进水管 清洗叶轮 开大出水阀 恢夏额定转速
扬程过低	流量过大 转速太低	关小出水阀 恢复额定转速
矂音太大	轴严重磨损 轴套严重磨损 驱动磁钢杯与隔离套接触	更换泵轴 更换轴套 拆除泵头重新组装
漏液	0型密封圏损坏	更换0型密封圏

【CQ型磁力驱动泵】材料耐腐蚀性能（供参考）

介质名称

浓度

聚丙烯

浓度

ABC

浓度

不锈钢

浓度

陶瓷

%

25℃

50℃

%

20℃

60℃

%

25℃

50℃

%

25℃

50℃

硫酸

60

√

√

＜30

√

×

＜5

√

×

V

V

硝酸

25

√

√

20

√

○

70

V

√

V

V

盐酸

36

√

√

＜38

√

√

×

V

V

氢氟酸

35

√

√

40

√

×

×

0~100

×

醋酸

＜80

√

√

＜20

√

○

＜20

√

√

V

V

氢氧化钠

100

√

√

√

√

70

√

√

○

×

重铭酸钾

25

√

√

√

√

40~60

V

V

10~20

V

V

溴水

×

×

○

×

○

V

V

乙醇

√

○

＜50

√

√

V

√

V

V

丙酮

√

○

10

○

V

V

V

×

四氯乙烷

○

○

×

50

V

V

V

V

氟利昂22

√

√

○

○

V

V

V

漂白液

CL13%

√

√

CL12.5%

○

○

CL12.5%

×

V

V

电镀液

√

√

○

×

V

V

照相液

√

√

√

√

V

V

V

符号说明：V -优良. V -良好，0-可用.但腐蚀明显X -腐蚀严重，不适用。
