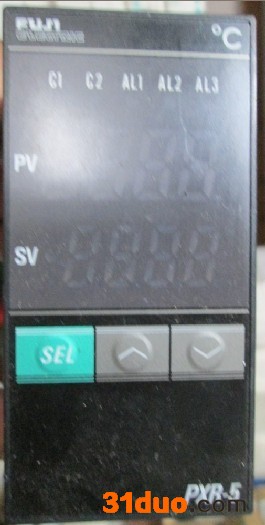

r 一、 PXR型数字温控表的功能特点如下：　　
r
r  1. 前面板IP66防水结构，三健式菜单操作；　　
r
r  2．标准螺钉接线，无须插座；　　
r
r  3. 纵向尺寸比PXW表更短；　　
r
r  4. UL/CSA/CE认证标志；　　
r
r  5. 测量值大LED红色显示；　　
r
r  6. 控制功能多种： 简单ON/OFF控制，PID带自动调节控制，模糊及PID带自动调节控制，PID自适应调节控制；　　
r
r  7． 再传输功能（选件）：传感器测量值可以以4-20MA型式传送到数据记录仪，PLC及个人计算机中；　
r
r  8． 8段斜坡/保温程序控制功能（选件）；　
r
r  9． RS-485通讯功能（选件），可与FUJI POD及个人计算机通讯；
r
r  10．数字输入控制功能（选件）：通过一点开关量ON/OFF，可改变设定值SV，控制动作起/停，斜坡/保温控制的开始/ 复位，自动调节功能的起/停，报警锁存的复位、定时器计时开始；　　
r
r  11. 加冷却控制（选件）：有利于节能；　　
r
r  12. 加热断线报警(选件)；　　
r
r  13. 三点各种报警功能(选件)：绝对值报警,区间报警,偏差报警;　
r
r  14. 具有塑机专用的模煳+PID控制功能：　　
r
r  15. 内部定时器功能
r
r  二、型号及尺寸
r
r  PXR3 24×48×97 （高×宽×深）
r
r  PXR4 48×48×78.8 （高×宽×深）
r
r  PXR5 96×48×78 （高×宽×深）
r
r  PXR7 72×72×78.8 （高×宽×深）
r
r  PXR9 96×96×79.5 （高×宽×深）
r
r
r
r  PXR3 面板尺寸24*48mm 开孔尺寸(45*22)
r
r  PXR4 面板尺寸48*48mm 开孔尺寸(45*45)
r
r  PXR5 面板尺寸48*96mm 开孔尺寸(45*92)
r
r  PXR7 面板尺寸72*72mm 开孔尺寸(68*68)
r
r  PXR9 面板尺寸96*96mm 开孔尺寸(92*92)
r
r
r
r  技术指标
r
r  1.控制类型: PID 控制、on/off控制、自整定、模糊控制单输出或加热/制冷双输出。
r
r  2.输出配置: 最多5个输出，其中最多2个控制输出，最多3个报警输出。
r
r  3.报警类型:过程高/低报警、偏差报警、带报警、加热器断线报警。
r
r  人机界面:3键操作，双4位 LED 显示、5个LED 指示灯。
r
r  输入:
r
r  热电偶: J、K、R、S、T、B、E、N、PL2。
r
r  RTD: 3线 PT100、每线最大阻值10W(三线要平衡)。
r
r  线性直流: 4~20mA、1~5V，量程-1999~9999，小数点位置可调。
r
r  阻抗:热电偶1MΩ、V输入时400KΩ、4~20mA输入时250Ω。
r
r  精度: 满量程的±0.5% ±1 LSD
r
r  采样频率: 每秒2次。
r
r  传感器断路检测: 传感器短路或断路时，输出方式可设为最大或最小功率输出。
r
r  输出和选件:
r
r  控制继电器: SPDT 3A 240V AC/30V DC 继电器，寿命>10000000。
r
r  SSR 输出: 驱动能力 24V DC最大负载60mA。
r
r  报警继电器: SPDT 1A 240V AC/30V DC 继电器，寿命>10000000。
r
r  控制直流输出: 4~20mA 最大负载600Ω。
r
r  程序: 8斜坡/8保温
r
r
r
r  操作环境
r
r  温度和湿度: -10~55°C (储存温度-20~60°C )， 相对湿度<90%。
r
r  电源: 100~240V 50/60Hz，功耗 10W。
r
r  前面板防护: IEC IP65/NEMA 4(背报部防护 IP20)。
r
r  认证: SO9001、CE、UL 、Ulc。
