r 应用： r

rr     耐震双金属温度计是一种测量中低温度的现场检测仪表。双金属温度计可以直接测量各种生产过程中的-80℃～+500℃范围内液体、蒸汽和气体介质温度。r

rr 特点：
r1、现场显示温度，直观方便；
r2、安全可靠，使用寿命长；
r3、多种结构形式，可满足不同要求。r

rr 工作原理： r

rr     耐震双金属温度计是基于绕制成环性弯曲状的双金属片组成。一端受热膨胀时，带动指针旋转，工作仪表便显示出所应的温度值。r

rr 技术参数： r

rr 1、执行标准：JB/T8803-1998 GB3836-83；
r2、标度盘公称直径：60，100，150；
r3、精度等级：1.0，1.5；
r4、热响应时间：≤40S；
r5、防护等级：IP55；
r6、角度调整误差：角度调整误差应不超过其量程的1.0%；
r7、回差：双金属温度计回差应不大于基本误差限的值；
r8、重复性：双金属温度计重复性极限范围应不大于基本误差限值的1/2。r

rr 无锡的型号命名方法： r

rr r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r

r r 系列号 r r	r r WSS r r	r r r r					r r 双金属温度计 r r
r r 表盘公称直径 r r		r r -3 r r	r r r r				r r Φ60 r r
		r r -4 r r	r r r r				r r Φ100 r r
		r r -5 r r	r r r r				r r Φ150 r r
r r 表盘形式 r r			r r 0 r r	r r r r			r r 轴向（直型） r r
			r r 1 r r	r r r r			r r 径向（角型） r r
			r r 2 r r	r r r r			r r 135°向（钝角型） r r
			r r 8 r r	r r r r			r r 万向（可调角型） r r
r r 安装固定形式 r r				r r 0 r r	r r r r		r r 无固定装置 r r
				r r 1 r r	r r r r		r r 可动外螺纹 r r
				r r 2 r r	r r r r		r r 可动内螺纹 r r
				r r 3 r r	r r r r		r r 固定螺纹 r r
				r r 4 r r	r r r r		r r 固定法兰 r r
				r r 5 r r	r r r r		r r 卡套螺纹 r r
				r r 6 r r	r r r r		r r 卡套法兰 r r
r r 保护形式 r r					r r - r r	r r r r	r r 普通型 r r
					r r W r r	r r r r	r r 防护型 r r
					r r F r r	r r r r	r r 防腐型 r r

rr
r

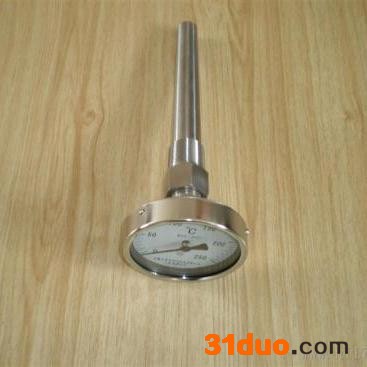

rr 无锡径向型双金属温度计的型号与规格： r

rr r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r

r r 型号r r	r r 测温范围r r	r r 精度等级r r	r r 保护管材料r r	r r 规格r r		r r 安装固定形式r r
				r r Dr r	r r Lr r
r r WSS-310r r	r r -80～+40 r-40～+80 r0～50 r0～100 r0～150 r0～200 r0～300 r0～400 r0～500r r	r r 1.4r r	r r 18Ni9Ti r304 r316 r316L r哈氏C-276r r	r r Φ60r r	r r 75 r100 r150 r200 r300 r400 r500 r750 r1000r r	r r 无固定装置r r
r r WSS-410r r				r r Φ100r r
r r WSS-510r r				r r Φ150r r
r r WSS-311r r				r r Φ60r r		r r 可动外螺纹r r
r r WSS-411r r				r r Φ100r r
r r WSS-511r r				r r Φ150r r
r r WSS-312r r				r r Φ60r r		r r 可动内螺纹r r
r r WSS-412r r				r r Φ100r r
r r WSS-512r r				r r Φ150r r
r r WSS-313r r				r r Φ60r r		r r 固定螺纹r r
r r WSS-413r r				r r Φ100r r
r r WSS-513r r				r r Φ150r r
r r WSS-314r r				r r Φ60r r		r r 固定法兰r r
r r WSS-414r r				r r Φ100r r
r r WSS-514r r				r r Φ150r r
r r WSS-315r r				r r Φ60r r		r r 卡套螺纹r r
r r WSS-415r r				r r Φ100r r
r r WSS-515r r				r r Φ150r r
r r WSS-316r r				r r Φ60r r
r r WSS-416r r				r r Φ100r r		r r 卡套法兰r r
r r WSS-516r r				r r Φ150r r
