rr

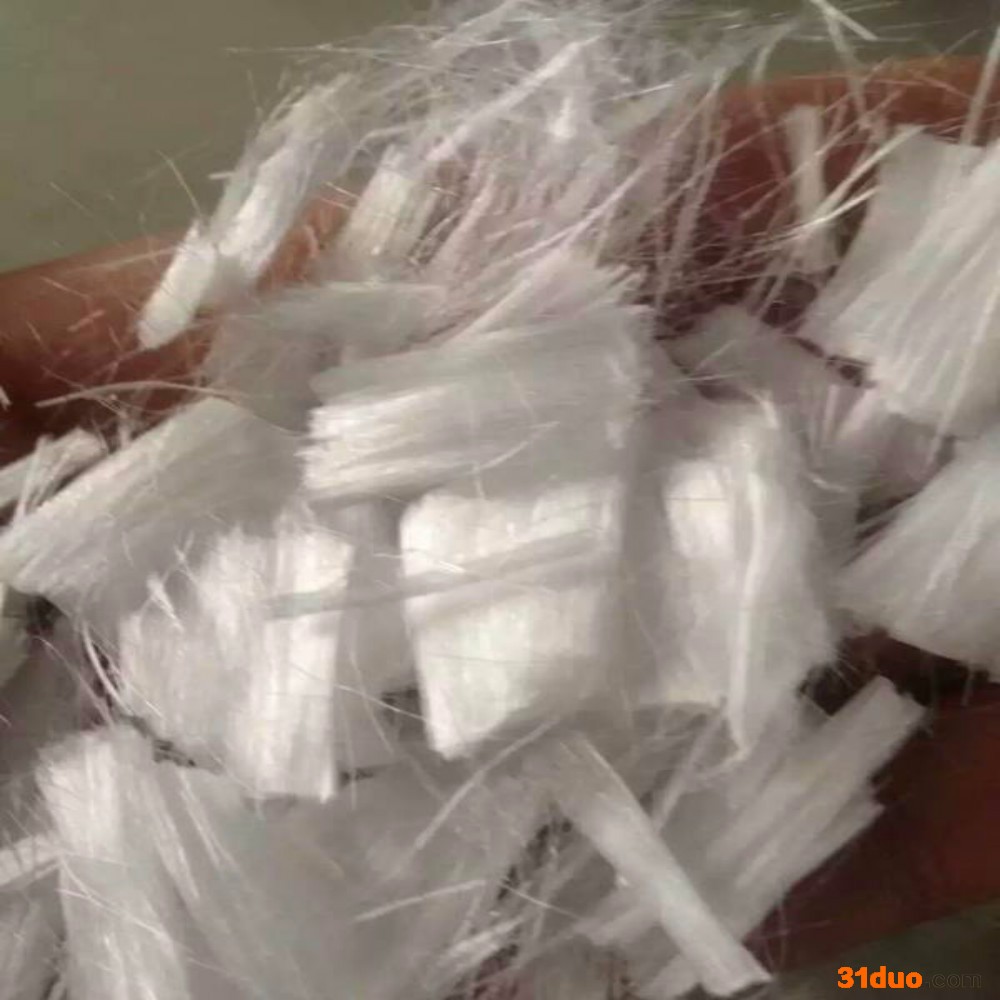

r 聚丙烯纤维是采用纤维级聚丙烯为原料，经特殊工艺加工处理而形成的高强度束状单丝有机纤维，其固有的耐强酸，耐强碱，弱导热性，具有极其稳定的化学性能。加入砂浆或混凝土中可有效的控制砂浆、混凝土在初期塑性收缩阶段中由温度变化等因素引起的微裂缝，防止及抑止裂缝的形成及发展，大大改善混凝土的阻裂抗渗性能，抗冲击及抗震能力，可以广泛的使用于地下工程防水，工业民用建筑工程的屋面、墙体、地坪、水池、地下室，以及道路和桥梁等工程中。是砂浆、混凝土工程抗裂，防渗，耐磨的新型理想材料。 r r针对国内干粉建材行业的实际需求，公司专门组织技术力量攻关了纤维表面改性技术，推出保温砂浆专用的聚丙烯短纤维，深受广大客户好评！ r r r r■ 物理参数 r r r r
r r r | r r 纤维类型 r r | r r r 束状单丝 r r | r r r 密度 r r | r r r 0.91g/cm3 r r | r
r r | r r 当量直径 r r | r r r 18～48 μm r r | r r r 长度 r r | r r r 3、6、9、12、15、54mm
r可根据用户要求任意切割 r r | r
r r | r r 抗拉强度 r r | r r r ≥500MPa r r | r r r 弹性模量 r r | r r r ≥3850MPa r r | r
r r | r r 断裂伸长率 r r | r r r 10～28% r r | r r r 抗酸碱性 r r | r r r 极高 r r | r
r r | r r 熔点 r r | r r r 160～180℃ r r | r r r 燃点 r r | r r r 580℃ r r | r
r r
r r r r r■ 主要功能： r r作为混凝土的次要加强筋材料，聚丙烯纤维可大大提高其抗裂、抗渗、抗冲击、抗震、抗冻、抗冲磨、抗爆裂、抗老化性能及和易性、泵送性、保水性。 r r● 阻止混凝土裂缝的产生 r r● 提高混凝土的抗渗透性能 r r● 提高混凝土的抗冻融性能 r r● 提高混凝土的抗冲击、抗折、抗疲劳、抗震性能 r r● 改善混凝土的耐久性，抗老化性 r r● 提高混凝土的耐火性能 r r r r r r■ 应用领域： r r● 混凝土刚性自防水结构： r r地下室底板、侧墙、顶板、屋面现浇楼板、蓄水池等。抗裂、抗冲击、抗磨损要求高的工程、水利工程、地铁、机场跑道、港口码头、立交高架桥桥面、桥墩、超长结构等。 r r● 水泥砂浆： r r内（外）墙粉刷、加气混凝土抹灰、室内装饰腻子及保温砂浆。 r r● 抗爆、耐火工程： r r人防军事工程、石油平台、烟囱、耐火材料等。 r r● 喷射混凝土： r r隧道、涵洞衬砌、薄壁结构、斜坡加固等。 r r r r■ 使用说明 r r● 建议掺量： r r普通抹面砂浆建议每方砂浆掺量为：0.9～1.2kg r r保温砂浆建议每吨添加量为：1～3kg r r混凝土建议每方混凝土掺量为：0.6～1.8kg（供参考） r r● 施工工艺及步骤 r r① 根据每次搅拌混凝土的方量，按照配合比要求（或建议掺量）准确计量每次加入纤维的重量。 r r② 砂石料备好后，将纤维加入。建议使用强制式搅拌机。将集料连同纤维一起加入搅拌机，但须注意应保证纤维加在集料之间，干拌30秒左右，加入水后，湿拌30秒左右，使纤维充分分散。 r r③ 搅拌完成后随即取样，如纤维已均匀分散成单丝，则混凝土可投入使用，如果仍有成束纤维则延长搅拌时间20～30秒，即可使用。 r r④ 加入纤维的混凝土同普通混凝土施工及养护工艺完全相同。即可使用。 r r④ 加入纤维的混凝土同普通混凝土施工及养护工艺完全相 r r r r r
r r r
r
r
r
r
r r r
r
