r 1、概述： r

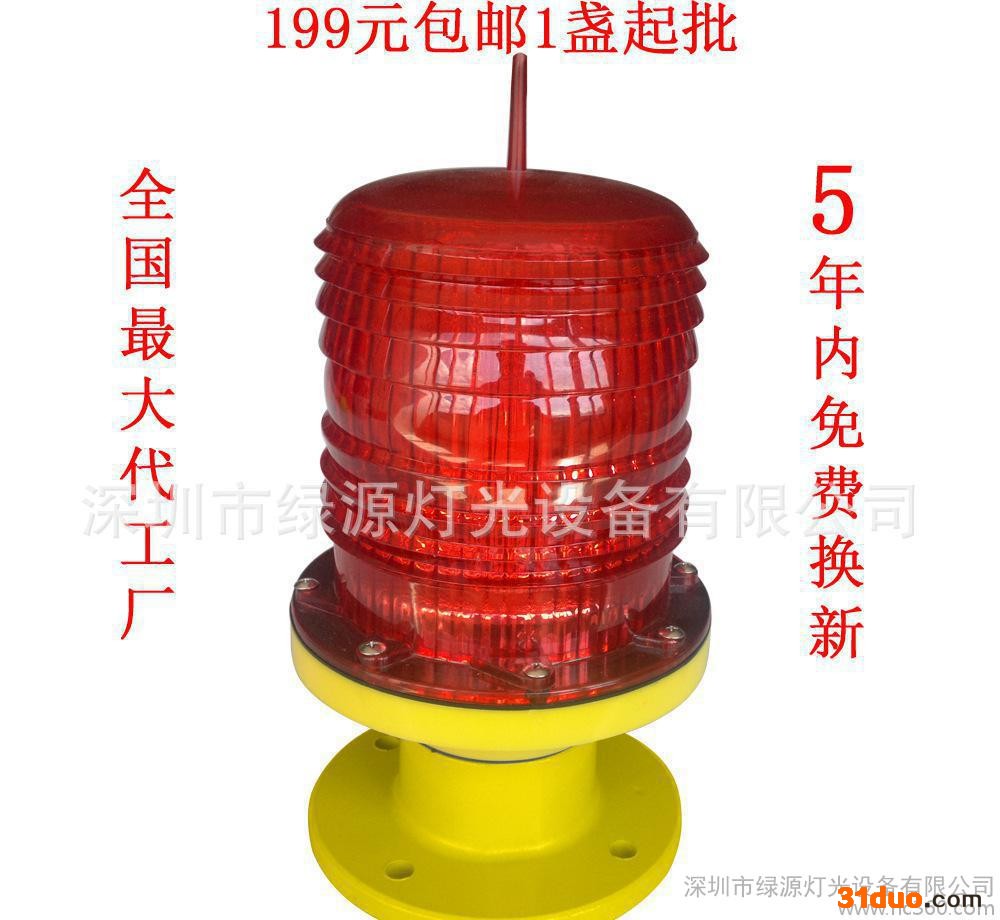

rr GS-GZB2中光强B型航空障碍灯，底部采用航空铝压铸而成，全密封结构；光源采用航空障碍灯专用LED芯片，具有发光亮度高，能耗低，寿命长等特点；灯罩采用PC材料、耐腐蚀、抗UV、抗冲击；控制电路抗冲击能力强、带有防浪涌保护装置，能适用于恶劣的工作环境。 r

rr 2、 主要功能及特点 r

rr  ● 采用高亮度专用LED，配合先进的驱动电路寿命长达20年以上。r

rr
r

rr
r

rr
r

rr     ● 产品具有自动光控，防雷，智能同步闪烁功能，在阴雨天和夜晚灯具自动开启工作。r

rr ● 简单的接线方式，无需控制器**能实现自动同步闪烁功能，可省去功能繁多和复杂的接线过程。r

rr    ● 采用进口防雷芯片对灯具进行全面防雷击保护，为用户同线路中的其它控制设备提供有效防护。r

rr
r

rr
r

rr
r

rr
r

rr ● 采用全进口元件和先进的电路设计配合严格的质量控制体系，所有产品质量问题可为用户提供长达5年的质保服务r

rr  r

rr
r

rr
r

rr
r

rr
r

rr
r

rr
r

rr 3、技术规格： r

rr r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r

r r 名称 r r	r r 参数 r r	r r 名称 r r	r r 参数 r r
r r 型    号 r r	r r GS-GZB2 r r	r r 光源寿命 r r	r r 20万小时 r r
r r 电    源 r r	r r AC180V～AC265V r r	r r 发光颜色 r r	r r 红色 r r
r r 静态电流 r r	r r ≤50uA r r	r r 瞬间功率 r r	r r 15W r r
r r 闪光频率 r r	r r 20次/分 r r	r r 垂直发光角度 r r	r r ≥3° r r
r r / r r	r r / r r	r r 水平发光角度 r r	r r 360° r r
r r 光    强 r r	r r ≥1600CD r r	r r 外形尺寸 r r	r r 158mm（D）×350mm（H） r r
r r 状态控制方式 r r	r r / r r	r r 安装尺寸 r r	r r ￠119mm×M8 r r
r r 环境温度 r r	r r -40℃～60℃ r r	r r 抗风能力 r r	r r 80米/秒 r r
r r 重    量 r r	r r 2.3kg r r	r r 防护等级 r r	r r IP65 r r

rr   r

rr 4、适用范围 r

rr GS-GZB2航空障碍灯广泛适用于大楼、高层建筑、烟囱、铁塔、机场及任何超高建筑物。 r

rr 5、产品安装与使用： r

rr 5.1安装固定：灯具采用4个M8螺栓固定，或者根据需要摆放在需要的位置。r

rr 5.2 接线方式：将灯具固定完成之后，将灯具中的电缆线对应接线图正确连接即可，多个灯具在同一条线路中使用时，必须将灯具相同颜色的电缆线对应连接。r

rr 5.3 灯具在安装在发射铁塔上时，需距离发射天线2 米以上，并尽可能避免强的辐射区，以免影响灯具的正常工作和通讯。发射功率500W 以上基站需离天线3 米以上。 r

rr 6、结构图及接线图 r

rr r
