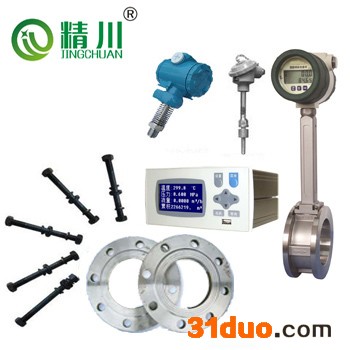

一体式温压补偿涡街流量计涡街流量计原理,质量流量计测量饱和蒸汽时，由涡街流量传感器、温度传感器（或压力传感器）和智能流量显示积算仪三部分组成，具有智能温度（或压力）补偿功能，由智能流量显示积算仪远程显示介质温度（℃）【或工作压力（MPa）】、瞬时质量流量（Kg/h）和累计质量流量（Kg）。
分体式温压补偿涡街流量计测量过热蒸汽时，由涡街流量传感器、温度传感器、压力传感器和智能流量显示积算仪四部分组成，具有智能温度、压力补偿功能，由智能流量显示积算仪远程显示介质温度（℃）、工作压力（MPa）、瞬时质量流量（Kg/h）和累计质量流量（Kg）。
一、厦门精川JCVF涡街流量计原理 一体式温压补偿涡街流量计简介： JCVF型锅炉蒸汽流量计是根据卡门（Karman）涡街原理测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。并可作为流量变送器应用于自动化控制系统中。该仪表采用先进的差动技术，配合隔离、屏蔽、滤波等措施，克服了同类产品抗震性差、小信号数据紊乱等问题，并采用了独特的传感器封装技术和防护措施，保证了产品的可靠性。产品有基本型和复合型两种形式，基本型测量单一信号；复合型可同时实现温度、压力、流量的测量。每种形式都有整体、分体结构，以适应不同的安装环境。 二、
厦门精川JCVF涡街流量计工作原理： 涡街流量计是由设计在流场中的旋涡发生体、检测探头及相应的电子线路等组成。当流体流经旋涡发生体时，它的两侧**形成了交替变化的两排旋涡，这种旋涡被称为卡门涡街。斯特罗哈尔在卡门涡街理论的基础上又提出了卡门涡街的频率与流体的流速成正比，并给出了频率与流速的关系式 ：f = St × V/d 式中:
f 涡街发生频率 (Hz)
V 旋涡发生体两侧的平均流速(m/s )
St 斯特罗哈尔系数（常数）
这些交替变化的旋涡**形成了一系列交替变化的负压力，该压力作用在检测探头上，便产生一系列交变电信号，经过前置放大器转换、整形、放大处理后，输出与旋涡同步成正比的脉冲频率信号（或标准信号）。
三、
厦门精川JCVF锅炉蒸汽流量计特点与用途：
·无可动部件，长期稳定，结构简单便于安装和维护；
·采用消扰电路和抗振动传感头，具有一定抗环境振动性能；
·采用超低功耗单片微机技术，1节3.2V10AH锂电池可使用5年以上；
·由软件对仪表系数非线性进行修正，提高测量精度；
·压力损失小，量程范围宽；
·采用EEPROM对累积流量进行掉电保护，保护时间大于10年； 厦门精川
蒸汽流量计,压缩空气流量计产品安装:
安装条件：
1、传感器可安装在室内，也可安装在室外。环境条件要符合要求。
2、传感器应安装在水平、垂直或倾斜（流体的流向自下而上）的与其公称通径相应的管道上。
3、传感器应避免安装在有机械振动的管道上。当振动不可避免时，应考虑在距传感器前后约2DN处的直管段上加固定支撑架。
4、传感器感应避免安装在有较强电磁场干扰、有热辐射、有腐蚀性气体、空间小和维修不方便的场所。
5、被测介质含有较多杂质时，应在传感器上游直管段要求的长度以外加装过滤器。
6、传感器的上、下游应配置一定长度的直管段，直管段的内壁应清洁、光滑，无明显凸凹、积垢和起皮等现象。其长度应符合图二的要求。安装液体传感器的附近管道内，应充满被测液体。
厦门精川
涡街流量计原理 一体式温压补偿涡街流量计在纺织厂测量蒸汽现场:
厦门精川
涡街流量计测量压缩空气现场:
厦门精川
一体式温压补偿涡街流量计涡街流量计原理,质量流量计主要技术参数：
1、测量介质：液体、一般气体、天然气、蒸汽(饱和蒸汽和过热蒸汽)；
2、测量可能范围：雷诺数为5×103～7×106
3、正常测量范围：雷诺数为2×104～7×106
4、测量流速范围：液体0.5～7m/s?气体4～35mm/s 蒸汽7～70m/s
5、被测流体温度：-40℃～+300℃
6、被测流体温度：1.6、4、25MPa
7、准确度：1级、1.5级、0.5级(通过非线性修整方可达到0.5级)；
8、重复性：指示值的0.2%；
9、表体材料：ICr18Ni9Ti；
10、压力损失：△=1.2×r×V2×10-6 式中：△P-压力损失 r-被测的流体密度(Kg/m3) v-管内平均流速(m/s)
11、环境温度：-20℃～+55℃(特殊要求定货说明)
12、环境湿度：≤90%RH
13、大气压力：86-106KPa
14、外供电源：3.6～224VDC
15、内供电源：3～4.5VVDDC
16、工作电源：80/A
17、工作电压：2.7～3.6v
18、工作频率：0.1～3000H
19、信号远传距离：100mm
20、信号输出：脉冲输出(外供电源)电流输出4～20mADC(两线制外供24VDC电源)脉冲输出与电流输出只能选一种方式。
