r 4T/h皮革污泥空心桨叶干燥机r

rr 技术报告说明r

rr 一、工艺条件：r

rr 1、物料：       皮革污泥r

rr 2、湿处理量：   4 T/hr

rr 3、初水分：     50 %r

rr 4、终水份：     25 %r

rr 5、干燥温度：   220℃r

rr 6、热源：       燃煤导热油炉r

rr 7、设备材质：   物料接触部分316L不锈钢，其余A3制作r

rr 8、安装：       室内r

rr 9、电源：       380V   50HZ   三相四线r

rr 10、环境：      20℃   760mmHg   相对湿度: φ=60%r

rr 二、能耗计算r

rr 1、每小时湿污泥处理量：r

rr G湿= 4 T/h=4000 kg/hr

rr 2、每小时水份蒸发量：r

rr W水=4000×(50-25)÷(100-25)=1333 kg/hr

rr 3、每小时25%的干品产量：r

rr G干= G湿-W水=4000-1333=2667 kg/hr

rr  4、系统的总热耗量：r

rr Q= 1333×750= 999 750 kcal/hr

rr   5、每小时耗煤量：煤的热值取5500 kcal/kg，燃煤导热油炉的热效率为70%，则r

rr M煤=999 750÷5500÷0.7 = 260 kg/hr

rr 三．4T/h皮革污泥空心桨叶干燥机设备选型r

rr 根据工艺计算选用KJG-120型污泥专用干燥机       1台r

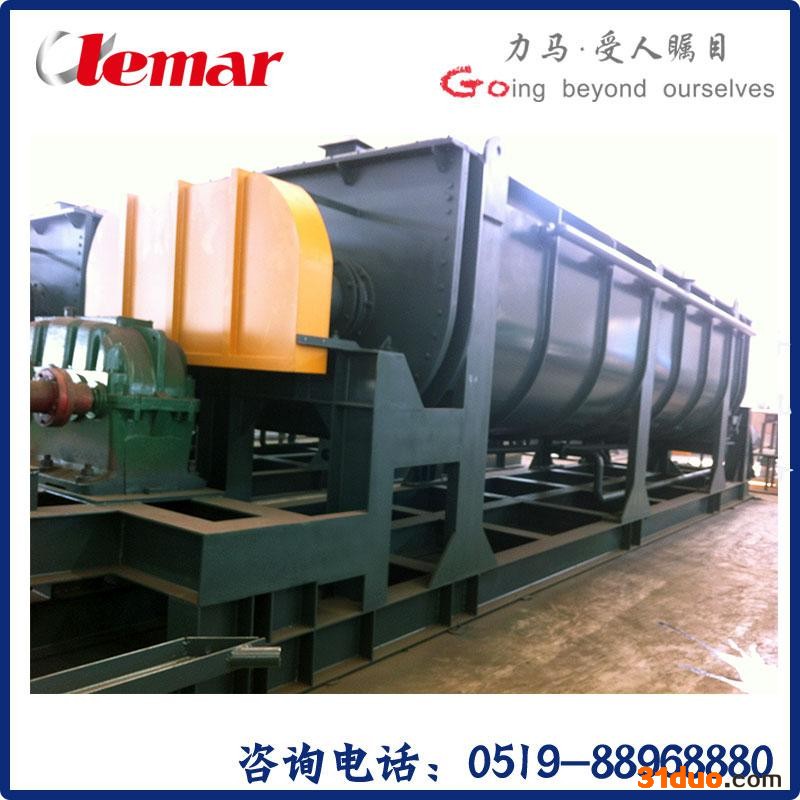

rr 4T/h皮革污泥空心桨叶干燥机工作原理：r

rr 空心轴上密集排列着楔型中空桨叶，热介质经空心轴流经桨叶，单位有效容积内传热面积很大。传热介质通过旋转接头，流经壳体夹套及空心搅拌轴，空心搅拌轴依据热介质的类型而具有不同的内部结构，以保证**的传热效果。r

rr 在桨叶及夹套通入导热油加热的同时，出料口上部同时通入经过加热后的干热空气进一步干燥，这样大大增加了设备的干燥强度。蒸发出来的水份由尾气带出干燥机，湿空气由引风机排出室外。r
