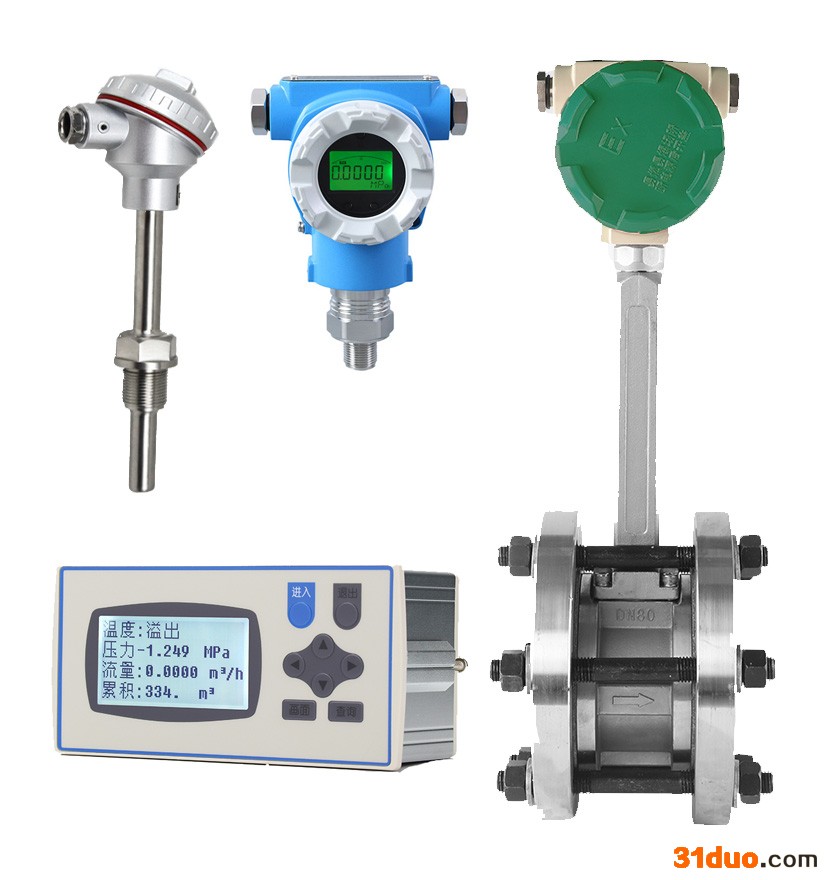

纺织厂蒸汽涡街流量计为了使用方便，电池供电的地显示型蒸汽涡街流量计采用微功耗高新技术，采用锂电池供电可不间断运行一年以上，节省了电缆和显示仪表的采购安装费用，可地显示瞬时流量、累积流量等。温度补偿一体型涡街流量计还带有温度传感器，可以直接测量出饱和蒸汽的温度并计算出压力，从而显示饱和蒸汽的质量流量。温压补偿一体型带有温度、压力传感器，用于气体流量测量可直接测量出气体介质的温度和压力，从而显示气体的标况体积流量。 高温蒸汽流量计优点
11、全新的数字滤波和修正功能使流量测量更加可靠。
12、电池供电型无需外接电源既可连续工作两年以上。
13、内置式压力、温度、流量传感器，安全性能高,结构紧凑，外形美观。
14、地显示温度、压力、瞬时流量和累积流量。
15、采用新型信号处理放大器和独特的滤波技术，有效地剔除了压力波动和管道振动所产生的干扰信号，大大提高了流量计的抗干扰能力，使小流量具有出色的稳定性。
16、特有时间显示及实时数据存储之功能，无论什么情况，都能保证内部数据不会丢失,可保存。
17、整机功耗极低,能凭内电池长期供电运行,是理想的无需外电源地显示仪表。
18、表头可180度随意旋转，安装方便。

一、蒸汽涡街流量计 纺织厂蒸汽涡街流量计 蒸汽涡街流量计原理简介：

JCVF型锅炉蒸汽流量计是根据卡门（Karman）涡街原理测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。并可作为流量变送器应用于自动化控制系统中。该仪表采用先进的差动技术，配合隔离、屏蔽、滤波等措施，克服了同类产品抗震性差、小信号数据紊乱等问题，并采用了独特的传感器封装技术和防护措施，保证了产品的可靠性。产品有基本型和复合型两种形式，基本型测量单一信号；复合型可同时实现温度、压力、流量的测量。每种形式都有整体、分体结构，以适应不同的安装环境。

二、厦门精川JCVF涡街流量计工作原理：

纺织厂蒸汽涡街流量计是由设计在流场中的旋涡发生体、检测探头及相应的电子线路等组成。当流体流经旋涡发生体时，它的两侧就形成了交替变化的两排旋涡，这种旋涡被称为卡门涡街。斯特罗哈尔在卡门涡街理论的基础上又提出了卡门涡街的频率与流体的流速成正比，并给出了频率与流速的关系式

：f = St × V/d    式中:
    f 涡街发生频率 (Hz)
    V 旋涡发生体两侧的平均流速(m/s )
    St 斯特罗哈尔系数（常数）
这些交替变化的旋涡就形成了一系列交替变化的负压力，该压力作用在检测探头上，便产生一系列交变电信号，经过前置放大器转换、整形、放大处理后，输出与旋涡同步成正比的脉冲频率信号（或标准信号）。
三、厦门精川蒸汽涡街流量计 纺织厂蒸汽涡街流量计 蒸汽涡街流量计原理特点与用途：
·无可动部件，长期稳定，结构简单便于安装和维护；
·采用消扰电路和抗振动传感头，具有一定抗环境振动性能；
·采用超低功耗单片微机技术，1节3.2V10AH锂电池可使用5年以上；
·由软件对仪表系数非线性进行修正，提高测量精度；
·压力损失小，量程范围宽；
·采用EEPROM对累积流量进行掉电保护，保护时间大于10年；

厦门精川蒸汽涡街流量计原理产品安装:

安装条件：
1、传感器可安装在室内，也可安装在室外。环境条件要符合要求。
2、传感器应安装在水平、垂直或倾斜（流体的流向自下而上）的与其公称通径相应的管道上。
3、传感器应避免安装在有机械振动的管道上。当振动不可避免时，应考虑在距传感器前后约2DN处的直管段上加固定支撑架。
4、传感器感应避免安装在有较强电磁场干扰、有热辐射、有腐蚀性气体、空间小和维修不方便的场所。
5、被测介质含有较多杂质时，应在传感器上游直管段要求的长度以外加装过滤器。
6、传感器的上、下游应配置一定长度的直管段，直管段的内壁应清洁、光滑，无明显凸凹、积垢和起皮等现象。其长度应符合图二的要求。安装液体传感器的附近管道内，应充满被测液体。
厦门精川蒸汽涡街流量计在纺织厂测量蒸汽现场:

厦门精川纺织厂高温蒸汽流量计测量压缩空气现场:
