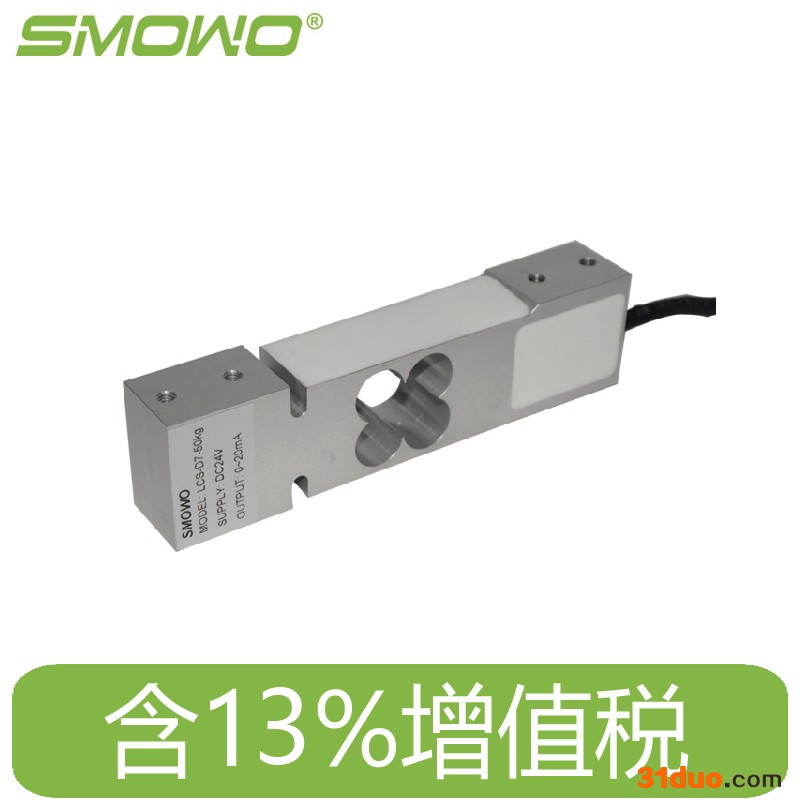

圆织机专用张力传感器,符合出口欧盟标准。 ●量程:0-50kg ●内置高精度变送器,直接输出标准电流或电压信号:0-10V或0-20mA(可定制其它信号输出) ●应用:压力或者拉力测试及控制 参考尺寸:

●量程:0-100kg ●内置高精度变送器,直接输出标准电流或电压信号:0-10V或0-20mA(可定制其它信号输出) ●应用:压力或者拉力测试及控制 参考尺寸:

接线方式
| 导线颜色 | 连接定义 |
| 棕 | 电源 +24V |
| 绿 | 信号输出(0-20mA/0-10V) |
| 白 | 信号(地) |
| 黄 | 电源 -24V |
部分产品因批次不同信号线颜色略有不同,以产品合格证为准,恕不另行通知。
参数指标
| 产品描述 |
| 材质 | 铝合金 |
| 额定载荷(kg) | 50/100 |
| 性能指标 |
| 精度 | ±0.2%F.S |
| 工作电压 | 24V DC |
| 电缆 | 3m |
| 零点平衡 | ±1%F.S |
| 使用环境参数 |
| 安全过载 | 120%F.S |
| 极限过载 | 150%F.S |
| 工作温度 | -20~+60℃ |
| 零点温度影响 | ±0. 3%F.S/10℃ |
| 外壳防护等级 | IP65 |
受力承压示意图
