产品介绍



         一、设备均是液压动力，安装简便，无须地基。

          二、安装无需底脚螺丝，在无电源的地方，可采用柴油机 作动力；

          三、出料形式有翻包、推包或人工取包（打包）等不同方 式；

          四、挤压力从10吨至100吨有十个等级，供用户选择。

          五、尺寸和包块尺寸可根据客户要求定制。

          六、推料缸和推料头之间采用球面结构联接，可靠性好， 油封使用寿命长。

          七、加料口加宽、加大，填料更方便快捷。

          八、低噪音液压回路设计，效率高能耗低特点。

          九、卧式结构，可配输送带加料或人工加料。

          十、操纵杆操作，安全可靠。



产品用途：



        废纸打包、棉花打包、服装打包、秸秆打包、塑料打 包、羊毛打包、可垃圾打包，边角料打包，亦可应 用于棉、羊毛、废纸箱、废纸板、纱线、烟叶、塑料、 布匹、编织袋、针织绒、麻、麻袋、毛条、毛球、茧、 蚕丝、啤酒花、废塑料袋等一切轻泡、松散物料等松软 类物料进行压缩打包，饮料罐和工业边角料等包装材料 及废品打包，节约达80%的堆放空间，降低运输费用， 同时有利于环保和废物。

一、液压打包机介绍

(1)→右顶刀上升，顶住右带于滑板处(2)→“T”型导板后退(3)→接近开关感应到退带探头(4)→主电机停转，制动器吸合(5)→打包机退带电机转动，退带0.35秒(6)→带子收紧捆在物体上(7)→主电机二次启动，制动器吸合(8)→大摆杆二次拉带，收紧带子(9)→左顶体上升，压紧下层带子(10)→加热片伸进两带子中间(11)→中顶刀上升，切断带子(12)→中顶刀下降(13)→中顶刀再次上升，使两带子牢固粘合(14)→中顶刀下降，左右顶刀同时下降(15)→加热片复位(16)→滑板后退(17)→“T”型导板复位(18)→接近开关感应到送带探头(19)→送带电机启动，带动带子送带(20)→大摆杆复位(21)→带子到位，带头顶到“T”型导板上(22)→接近开关感应到双探头(23)→主电机停转，刹车吸合。
二、液压打包机特点：
①所有机型均采用液压驱动，可选择手动或PLC自动控制操作；
②出料形式有翻包、推包(侧推和前推)或人工取包(打包)等不同方式；
③安装无需底脚螺丝，在无电源的地方，可采用柴油机作动力；
④挤压力从5吨至200吨有十个等级，供用户选择，生产效率从4吨/班至40吨/班；
⑤压缩室尺寸和包块尺寸可根据客户要求定制；。

三、液压打包机注意事项：
正确使用机器设备，认真执行维护制度和严格遵守安全操作规程是延长机器使用寿命，提高生产效率和保证安全生产的必要条件。为此，建议用户建立维护和安全操作规程，操作人员应熟悉机器结构和操作程序外，还必须注意以下各点：
（1）加入油箱内的液压油，应严格使用高品质的抗磨液压油，必须经过严格过滤，并且应经常保持足够的油量，不足时应立即加注油液。
（2）油箱每半年应清洗并更换新油一次，但次清洗过滤油液不能超过一个月，使用过一次的新油液经过严格过滤后允许再用一次。
（3）机器各润滑处应按要求，每班至少加注一次润滑油。
（4）应及时清理料箱内的杂物。
（5）未经学习，不了解机器结构、性能和操作规程者不得擅自开动机器。
（6）当机器出现比较严重漏油或在工作中发生异常现象时，应立即停止运行，以分析原因排除故障，不得强行带病运转。
（7）机器在运转过程中，不得进行修理或接触运动部位，严禁用手或脚在料箱内按压物料。
（8）泵、阀、压力表进行调整时，必须要有经验的技术工人进行，如发现压力表有故障，应立即检查或更新表。
（9）用户应根据具体情况自行制订详细的维护和安全操作规程。
四、液压打包机使用步骤：
1.机器分支电源并与其他机器同时运转，不仅会损坏机器的机能而且插头、插座过分发热，有引起火灾的危险。特别须注意请无比准备好仅供本机使用的专门电压和容量。
2.机器地线端子必须和地线连接。未和地线连接或未充分连接时，有触电的危险。
3.使用延长软线电线断面面积为0.75m㎡以上10m以内。使用超出此范围的软线，不仅会损坏机器的机能而且插头、插座过分发热，会引起发生火灾的危险。
4.安装或打包超作时，请务必使用手套、保护眼镜、口罩。如不使用，可能会受伤或危害健康。
5.本机器是在被打包物体上使用打包带的打包机。其他目的请勿使用。被打包物是指需要打包的物品。请勿将手或身体接近主体机。
6.请勿卸下面板、外套、门等零件在使用机器时。卸下零件时，不仅会使机器发生故障，且易导致人参事故发生。
7.请勿改造机器。
8.请勿将电源软线放置叉车等通道处，或避免直接压到电源软线等场所。一旦外皮破损、断线等会有危险。
9.请勿使用湿手插拨电源插头，有触电危险。
10.打包带水或潮湿的物品，有触电危险。
11、不使用时，必须拔掉插座上的插头。绝缘退化，导致触电或因漏电引发火灾。
12、加热板处于非常高温时，请勿在机器后周围放可燃物品，有火灾危险。

1．日例保
(1) 班前检查各油管部位是否有漏油现象。擦拭设备，按规定润滑加油。检查各部位链接轴销、是否可靠。空运转检查废纸打包机声音是否正常。
(2) 班中注意 注意运转声音，设备的温度、压力、液位、电气、液压，安全保险是否正常。
(3) 班后件事 关闭开关，清除纸屑、脏物，擦净设备导轨面和滑动面上的油污，并加油。清扫工作场地，整理附件、工具。填写交接班记录和运转台时记录，办理交接班手续。

2．周例保
周例保由设备操作工人在每星期进行，保养时间为：一般设备2h，精、大、稀设备4h。
(1) 外观 擦净设备导轨、各传动部位及外露部分，清扫工作场地。达到内外洁净无死角、无锈蚀，周围环境整洁。
(2) 操纵传动 检查各部位的技术状况，紧固松动部位，调整配合间隙。检查互锁、保险装置。达到传动声音正常、安全可靠。
(3) 液压润滑 清洗油线、滤油器，油箱添检查油。检查液压系统，达到油质清洁，油路畅通，无渗漏，无研伤。
(4) 电气系统擦拭电动机、蛇皮管表面，检查绝缘、接地，达到完整、清洁、可靠。

产品概述：

本机采用国标优质钢材焊接,配用日本、美国等国外进口油压配件，质量可靠、持久耐用；本机器主要适用于废纸、塑料、铁屑、垃圾、棉纱布、麻、羊毛、纸皮、废铝、废铜、废铁、不锈钢边角料等松散料压缩打包，减少体积便于包装、运输以及减少储放空间；成为纸业公司、废纸厂、塑料加工业等打包设备的理想选择。

产品介绍：

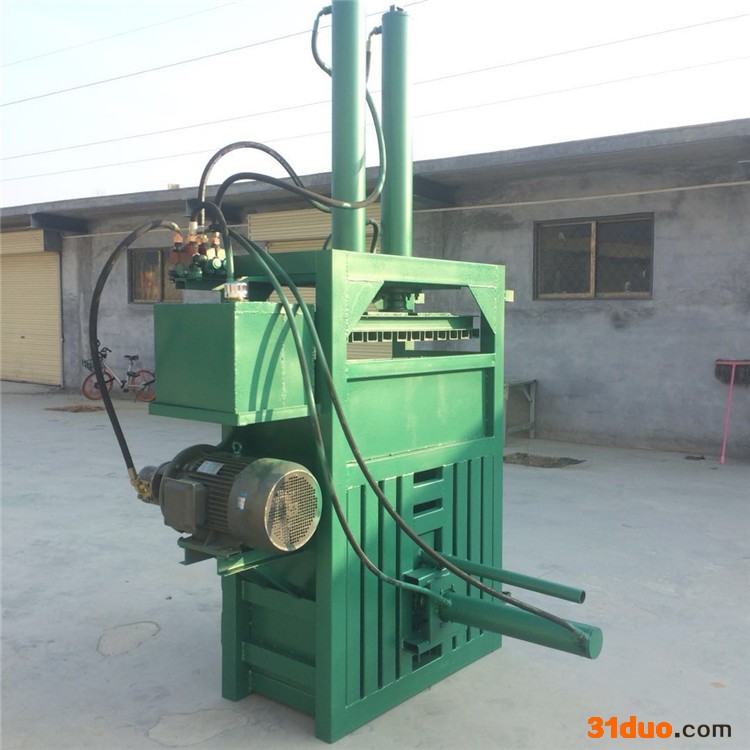

立式液压打包机主要适用于废纸、塑料、铁屑、垃圾、棉纱布、麻、羊毛、纸皮、废铝、废铜、废铁、不锈钢边角料等松散料压缩打包，减少体积便于包装、运输以及减少储放空间；成为纸业公司、废纸厂、塑料加工业等打包设备的理想选择。

本机适用于对废旧物料、废纸、塑料等松散物的打包压缩等大批量集中压缩、打包处理，快速、简便，是提高劳动效率，减轻劳动强度、节约人力、减少运输费用的好设备。可根据客户特殊要求定做不同规格非标类打包机。

工作原理：

立式打包机使用68#液压油，连接电源三相380V，额定电流为25A，安装时要有接地保护，电机要根据所示方向运转才能启用，否则不能启动。油箱加入液压油方可启动使用。但当气温降低时液压油浓度大，机内的滤清器不能起到过滤作用，这时必须将滤清器拆出，待温度恢复后，方可生新安装使用。（注：滤清器应每月清洗1-2次）。 溢流筏-控制该机的压力开关,旋转调压手转向右转为增压，向左转为减压，出厂前已调整好压力。但在使用过程中调压手轮可能有变位现象，导致压力升高或降低，这时需要生新调节压力，调压时应在运转中进行，同时把压板降至低位置，调整溢流筏的调压手轮，调整压力不能高于或低于压力表所示的范围，压力的OMPA（100KG/1cm2）。旁杆-增强压的刚性和起导向作用，每次使用前应加油，起润滑作用。行程开关-控制该机的启动和停止的作用，因此要经常检查、维修、保养。手动转向阀-控制压板向上向下，停止的开关。

使用要求

 正确使用机器设备，认真执行维护保养制度和严格遵守安全操作规程是延长机器使用寿命，提高生产效率和保证安全生产的必要条件。

为此，建议用户建立维护保养和安全操作规程，操作人员应熟悉机器结构和操作程序外，还必须注意以下各点：

（1）加入油箱内的液压油，应严格使用高品质的抗磨液压油，必须经过严格过滤，并且应经常保持足够的油量，不足时应立即加注油液。

（2）油箱每半年应清洗并更换新油一次，但一次清洗过滤油液不能超过一个月，使用过一次的新油液经过严格过滤后允许再用一次。

（3）机器各润滑处应按要求，每班至少加注一次润滑油。

（4）应及时清理料箱内的杂物。

（5）未经学习，不了解机器结构、性能和操作规程者不得擅自开动机（6）当机器出现比较严重漏油或在工作中发生异常现象时，应立即停止运行，以分析原因并排除故障，不得强行带病运转。

（7）机器在运转过程中，不得进行修理或接触运动部位，严禁用手或脚在料箱内按压物料。

（8）泵、阀、压力表进行调整时，必须要有经验的技术工人进行，如发现压力表有故障，应立即检查或更新表。

（9）用户应根据具体情况自行制订详细的维护保养和安全操作规程。

废纸打包机具有良好的刚韧性和稳定性，造型美观大方，操作维修方便，安全节能，设备基础工程投资费用低等特点。它广泛应用于各类废纸厂、旧物公司等单位企业，适用于对旧物废纸、塑料秸秆等的打包，是提高劳动效率、减少劳动强度、节约人力、减少运输费用的好设备。

型号	HN-10T	HN-20T	JM-30T	HN-40T	HN-60T	HN-80T	HN-100T
电机功率（KW）	7.5	10	11	11	15	18.5	22
打包尺寸（mm）	800*400*600	800*400*600	800*500*600	800*500*800	1200*800*1000	1200*800*1000	1400*1000*1000
压力行（mm）	1000	1000	1000	1000	1200	1200	1200
外形尺寸—（mm）	1400*700*2700	1400*700*2700	1500*800*2900	1600*900*3000	1700*1200*3400	1700*1200*3400	1800*1200*3500
油缸直径	100	125	160	160	180	210	300
打捆速度（个）	8-10	8-10	8-10	6-10	6-10	6-10	6-10
重量（kg）	600	700	850	1000	1400	1600	2000
备注	打包尺寸可定制	全国质保一年
