r 本公司原厂直销各类先进热板机，国内七成汽车厂配备有公司出品的设备，可以为您能提供多种优选方案 r

r

r HWH-1020SA和1750SA属于标准型丝杆型伺服驱动热板机，价格相对齿轮齿条型要便宜。 r

rr
r r

rr 关于什么是丝杆型传动热板机？请使用以下链接观看。
rhttp://hornwelltech.com/displayproduct.html?id=2899604365821312
r
r r

rr
r

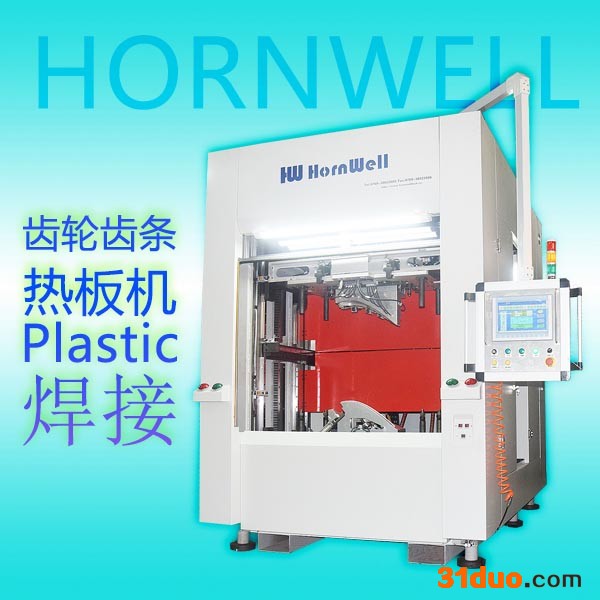

rr HWH-1060SC和1750SC 是齿轮齿条型 伺服驱动热板机，特点是安静，快速，稳定。 r

rr
r r

rr 关于什么是齿轮齿条型传动的热板机？请使用以下链接观看。 r

rr http://hornwelltech.com/displayproduct.html?id=3052319113545088
r r

r

r 两种传动方式的热板机均可焊接超长的塑胶零件，例如贯穿式车灯，油箱等大汽配件 r

r

r 目前厂内有原型展示机，欢迎前来参观试用。品质保证，超长保修承诺，0769-87551968 / 38822889 / 13724184451 林先生
r网上报价与市场价格或许存在一定差异，请致电垂询有关新款式和价格的资讯。 r

rr r

rr
r

r

r 热板焊接概念 r

r热板焊接是使用加热板将两个塑料部件焊接在一起的焊接工艺。使每个部件上的熔接筋与热板接触。热量传导到熔接筋中使其熔化。然后移开加热板，并将部件压合直到它们彼此粘合。 rr
r

rr
r

rr
r

r

r SC系列热板机概述 r

rSC系列热板机是市场上很新型，很准确的热板焊接机。三轴伺服驱动经过专业编程，提供十分准确的速度和位移控制。精密齿轮齿条带动三轴运动。上下运动使用左右双动力带动，适合对大形产品焊接。机架结构设计，稳定性和高使用寿命长。出众的塑料熔接表现吸引了全球各行各业的客户。伺服驱动的热板焊接适合用于需要坚固焊接，气密密封和具有复杂几何形状的部件的应用。rr
r

r

r 选用SC系列的好处 r

rr
r

r

r 快速r

r三个伺服驱动压板可提供快速的压板运动和**短的开启时间，从而缩短了循环时间rr
r

rr
r

r

r 过程控制r

r伺服驱动的压板消除了对硬停的需求，并提供速度和位移控制和反馈
r

r 灵活r

r可互换模具和存储调用工艺参数，在几分钟内完成工具更换。
r

r 稳定r

r机架结构设计，坚固稳定。左右齿条带动，适合大型产品焊接rr
r

r

r 标准功能 r

r一.3轴伺服驱动：上动板和下动板以及加热中板提供快速准确的速度和位移控制，以实现稳定一致的熔接效果。
r二.模具快速更换系统，自动锁模气爪，可轻松拆卸和安装模具。
r三.记录先前50个周期数据，提供了监控质量的准确历史记录。
r四.32组产品焊接参数储存，允许有效设置和调整工艺参数。
r五.西门子PLC及彩色触摸屏HMI提供直观的机器控制。
r六.中英双语言。
r七.自动示教模式消除了初始过程设置的猜测。
r八.多个温度控制区;极限温度：500°C保持等温加热工具。
r九.加热管烧坏和开路热电偶监控可在发生故障时停止运行。
r十.热膨胀补偿技术可保持加热工具的中心位置，同时允许热膨胀。
r十一.带有安全光栅的联锁气动安全门可保护操作员免受加热工具和机器的伤害。
r十二.顶部安装管道，钢制罩，直径400mm的通风口连接到空气通风系统，以安全地排出焊接过程中的任何气体。
r十三.机内照明照亮内部工作区域。
r rr
r r

rr r

r

r SC标准型 设备参数 r

rr r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r

r r r r	r r HWH-1060SC r r	r r HWH-1750SC r r
r r 设备外形尺寸 r r	r r W1950xL2700x3050 r r	r r W2950xL2700xH3050 r r
r r 设备重量 r r	r r 5.5吨 r r	r r 7吨 r r
r r 模板尺寸 r r	r r L1060 x W600 r r	r r L1750 x W600 r r
r r 焊接胶件 r r	r r 750 r r	r r 1500 r r
r r 前门开口高度 r r	r r 1100 r r	r r 1100 r r
r r 上下动板MAX距离 r r	r r 1400 r r	r r 1400 r r
r r 上动板行程 r r	r r 500 r r	r r 500 r r
r r 下动板行程 r r	r r 500 r r	r r 500 r r
r r 热模行程 r r	r r 800 r r	r r 800 r r
r r 温控区数量 r r	r r 12 r r	r r 16 r r
r r 換模方向 r r	r r 从设备前方换模 r r	r r 从设备前方换模 r r
r r 电源 r r	r r 3相AC380V 50HZ r r	r r 3相AC380V 50HZ r r
r r 气源 r r	r r 0.5-0.7MPa r r	r r 0.5-0.7MPa r r
