r r 五金称重全自动包装机.单式螺丝全自动精确计数包装机
r r

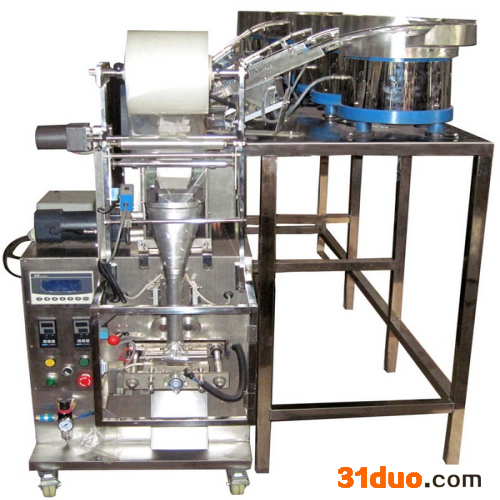

r r QD-60T多振盘拖斗五金零件专用包装机 r

r r 第一节：产品介绍和总体共同点： r

r r 产品介绍：r

r r 您好！很高兴能与贵司共同合作开发QD-60T3多振盘拖斗五金零件专用包装机，根据贵公司的产品，用多个不同的振盘完成自动记数及下料，袋子宽度     mm（暂定尺寸，以实物为准），包装膜的宽度：240mm,袋长220mm（视物料定、长度可以调节），考虑到袋子的宽度及产品的特殊性，我公司建议主机使用QD-60T4多振盘拖斗五金零件专用包装机。希望我们的方案和建议能够满足您的要求。r

r r 我司在对于螺丝包装机的设计、生产技术已有10多年丰富的经验。产品多次出产到国外。特别在国内客户也遍布大江南北。r

r r 总体特点：r

r r 1高质量的包装和绩效产品的损耗—有精确的包装保证；r

r r 2完美的包装外观—有独特、先进、成熟的技术保证；r

r r 3让客户的产品在短时期内得到快速、精确、卫生的完美包装；r

r r 4系统的设计能满足您特殊的要求。r

r r 需包装物料明细：见实物r

r r 第二节：用户规格： r

r r 1）包装材料：包装材料：OPP/CPP,CPP/PE等可热复合材料；要求成卷使用≤300r

r r 建议使用BOPP热封膜、价格便宜。r

r r 2）包装产品：3种五金产品（按样品和方案中的约定）.r

r r 3）包装要求：尽量能达到通用使用性能及能准确无误。r

r r 4）生产能力：15-40（袋/分）r

r r 5）制袋尺寸：长     毫米，宽    毫米。（视实际物料设计袋子的大小）r

r r 自动显示包装数量。r

r r 设备出现故障自动停机、自动报警。（安装提示信号灯）。r

r r 振动盘共9个，各振动盘可单独开关、单独使用，各振动盘下料数可单独调节数量（螺丝调节数量在1-8个、五金配件调节数量建议人工投）。r

r r 7)具体组合为：每4个振盘合为一组、如有人工投料的位置留在主机后面（能更好的检阅设备及给料系统的给料状态）r

r r 自动计数系统采用进口光纤或合资气动元件。r

r r 8）振动盘放置台：总体框架：采用40*40*20碳钢；台面采用T=8mm钢板喷漆；；脚杯采用M16螺钉镀锌杯。r

r r 9）整机外包不锈钢材料、输送链盒采用T=1.0  201不锈钢制作。r

r r 10）供纸部分结构外表镀铬。r

r r 第三节：方案推荐： r

r r 按贵司提供的物料与要求，包装产品都比较单一、但包装种类繁多，我公司工程师考虑到适用性和速度等因素。我司建议使用一条2.5米左右长的输送带、在输送带的旁边配2组由2个振动盘的计量供料系统、每个自动供料系统上都单独控制、由一插头接线直接使用、简单方便。主机上预留4个接线口，方便多种物料自动化的同时进袋。根据需要可做多组供料系统与主机配套连接。封口形式采用为背封，而且要用背封式气动形式结构主机。r

r r 解说：采用气动形式结构，使整个机械简单化，不易损坏。容易调整，使操作人员更方便维护机械。在落料时候万一遇有夹料情况，气动形式不会强行将产品切断，避免损坏刀具。r

r r 采用背封式原理，使下料通道更为宽阔，避免卡料。r

r r 机械总体名称：气动式多振盘包装机（背封） r

r r 第四节：产品参数介绍及说明：r

r r 主要技术参数：
r包装速度: 15-40袋/分钟
r计量范围: （螺丝1-8颗、）
r制袋长度: 30-2200mm 可以自动调节
r制袋宽度: 50-110mm 更换成型器可以改变制袋大小
r制袋方式: 背封直纹封合
r工作电源电压: 220V、50HZ单相
r设备最大外形尺寸: 约长4600*1800*1650MMr

r r 工作流程说明：r

r r 主机制袋部分采用气动封合。r

r r 主机切断部分采用气动驱动花纹刀切断。r

r r 主机供纸拉袋部分采用电机驱动。r

r r 输送机构部分采用电机驱动。r

r r 下料部份分采用气动式定位计量工作方式。 r

r r 第五节：系统功能及工作流程：r

r r A）系统功能要求: r

r r 1、送料顺畅、运行平稳、噪音低，不损伤原料，操作调整简单，易懂。送料计数准确，不漏料、多料、卡料等现象，具有精密的计数控制装置，确保每袋准确，合格率在98%以上。r

r r 2、设备系统基本动作具有手动切换功能、自诊功能，当出现故障后能够自动停机报警，急停按钮应安装在容易操作的地方，以方便员工操作。r

r r 3、设备需具有封口牢固、密封性好、袋型平整、精美，包装效率高坚固耐用，震动轻微，故障率低于，出现不良时自动停机、自动报警，寿命长等特点。
r4、该设备能实现自动完成分拣、计量、填充、装包、计数等工作。螺丝包装颗数1-8粒随意调节，自动显示包装数量，可方便的统计出机器的工作量。r

r r 5、设备需具有高度的安全防护功能(各危险部位均需安装安全保护装置)r

r r 6、本机需具有无料、缺料自动检测，缺料、无料时设备会自动停机报警，设备中每个送料器可任意开启或关闭,以方便生产需要。r

r r 7、设备说明书、图纸和操作维修手册等文本以中文为准，设备需设计得小巧，外形美观，人性化设计。r

r r 8、采用先进的PLC控制系统，故障自停机、自报警、自诊断、使用安全，并设有中文人机操作界面，从而使设备操作简单，调整方便，自动化程度高。r

r r 9、操作维修方便：间歇式结构简单，易于操作和维修，通用性强。r

r r 设备动作描叙：r

r r 采用机械将物料计数投入输送机构链盒，链盒装满所设定的物料后，然后气动封合切断实现制袋包装。当进行生产操作时，拉袋电机动作一次，以防止在半成品袋里有物料被横封夹住，当该动作完成后，纵封和横封开始动作进行封合，同时输送链盒向前运转输送至成型器，进行投料一次，然后停止，此时数粒盘开始动作进行计数，同时主机拉袋，进行下一次封合制袋。r

r r 第六节：机器配置 r

r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r

r r 部件名称 r r	r r 原产地 r r	r r 品牌 r r
r r 主机箱体 r r	r r 上海 r r	r r 材料不锈钢201 r r
r r 供纸电机 r r	r r 德国 r r	r r 厦门精研 r r
r r 震动盘 （直径350mm） r r	r r 国产 r r	r r 广州齐博 r r
r r 震动轨道 r r	r r 国产 r r	r r 广州齐博 r r
r r 输送电机 r r	r r 德国 r r	r r 厦门精研 r r
r r 拉袋步进电机 r r	r r 国产 r r	r r 广州 r r
r r 气缸 r r	r r 国产 r r	r r 上海上亚 r r
r r PLC r r	r r 日本 r r	r r 三菱 r r
r r 温控表 r r	r r 上海 r r	r r 亚泰 r r
r r 触摸屏 r r	r r 中国 r r	r r 维纶 r r
r r 固态继电器 r r	r r 中国 r r	r r 施耐德 r r
r r r r	r r r r	r r r r

r r r r

r r
r

r r r

r r r

r r
r

r r
r

r r
r r

r r 公司简介： r

r r 上海钦典机械制造有限公司是一家集研发、设计、制造、销售及维修于一体的具有独立法人资格的现代化企业，它坐落于上海南翔高科技产业园区，自然环境优美，软硬件设施先进，综合管理一流。r

r r
r

r r 公司主要生产经营产品为：包装机械、食品机械、药品机械及承接各种非标设备及生产线的设计和制造，公司产品广泛应用于食品、医药、茶叶、五金日化、农药、日用消费品等行业和领域，产品畅销国内外。其兄弟单位：上海钦定机械设备有限公司专营对外贸易业务，产品覆盖全球30多个国家和地区。r

r r
r

r r 公司秉承“质量第一，客户至上”的经营宗旨和遵循“诚信服务，精益求精”的工作理念，多年的努力得到了国内外广大客户的认同并引为知己，同时被众多知名企业作为包装机械、非标设备的指定供应商，这既是荣誉，也是压力和百鞭策。r

r r r

r r 售后服务： r

r r 1．我方负责上门安装调试及操作人员的培训；
r2．培训项目：A机械使用标准 B维修与保养；
r3．以上设备按机械使用标准操作免费保修一年（因本身配件质量问题我方负责免费维修；人为损坏由客户负责所有费用，我方帮助维修）；
r4．保修期过后我方提供终生有偿维修及免费技术咨询；
r5．我方应在收到甲方维修机器通知起24小时内上门维修，排除故障，保证机器正常工作：
r
r耗材：墨轮，包装膜，字粒
r
r易损件：加热管，刀片 ，固态 ，感温线，皮带
r附带工具箱一个配送r
