吊钩式抛丸机大量重型五金去污除锈专用抛丸机清理机深圳抛丸机
2021-07-03 05:04737
信息概况
  • 价格：￥0.00/台
  • 起订：1台
  • 供应：100台
发送询价

深圳哪里有抛丸机买请到松岗抛丸机厂家百鑫喷砂设备有限公司，抛丸机Q376是一款实用、质量好、效率高、价格优惠的吊钩式抛丸清理机，也是当今表面处理工厂用得很广泛的一种，为了答谢各新老客户百鑫将此款抛丸机特价出售给各大需表面处理的厂商，希望能给厂商带来更高的生产效率，Q376抛丸机适用于铝合金压铸件、锌合金压铸件、铜铸件、不锈钢精密铸件、铸铁件**车架及钢制品件的表面清理、光饰等等,还可适用:船体、钢结构、集装箱,除生产行业内现有的标准型喷砂机外，同时承接各种异形喷砂设备的开发与制造，可按客户要求量身定做.
厂家现货供应各类抛丸清理设备,欢迎来厂视察提供免费打样!百鑫机械全国咨询热线:13113012588！
抛丸是利用高速旋转的叶轮把小钢丸或者小铁丸抛掷出去高速撞击零件表面，故可以除去零件表面的氧化层。同时钢丸或铁丸高速撞击零件表面，造成零件表面的晶格扭曲变形，使表面硬度增高，是对零件表面进行清理的一种方法，抛丸常用来铸件表面的清理或者对零件表面进行强化处理。
一般抛丸用于规则形状等，几个抛头上下左右一起，效率高，污染小。造船业，抛丸、喷砂是普遍使用的。但是无论是抛丸还是喷砂，都是使用压缩空气的形式。当然并不是抛丸**非用高速旋转的叶轮不可。在修、造船业一般来说，抛丸（小钢丸）多用在钢板预处理（涂装前除锈）喷砂（修、造船业用的是矿砂）多用在成型的船舶或者分段，作用是把钢板上的旧油漆和锈除掉，重新涂装。在修、造船业，抛丸、喷砂的主要作用是增加钢板涂装油漆的附着力。

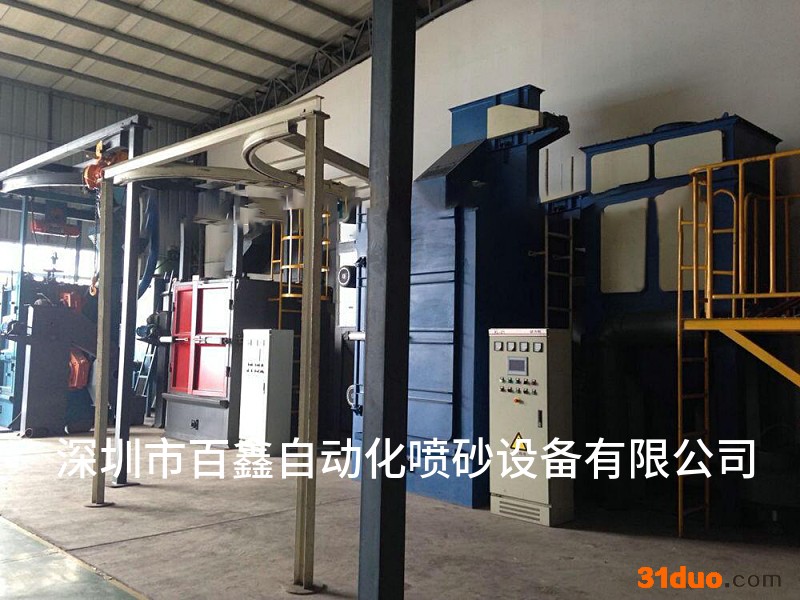

吊钩式抛丸机分为单吊钩和双吊钩，吊钩式抛丸机由两个吊钩装载工件交替进入抛丸清理室内。利用抛丸器将0.2~0.8的弹丸抛向工件的表面，使得工件的表面达到一定的粗糙度，让工件变得美观，或者改变工件的压应力提高寿命。本机型广泛应用于铸造、建筑、化工、电机、机床等行业的中、小型铸、锻件的表面清理或强化处理。并且本机型适合于不宜碰撞的细长、薄壁件的清理。吊钩式抛丸机作为抛丸清理机的标准机型，其工作圆筒直径从900到1300 mm, 高度从1300 到2200 mm. 标准机型带有2-7个抛头，承载量达10000公斤，这款抛丸机的生产效率相当高，灵活性跨度也相当大，是理想的清理强化设备，并且操作简便，只需将要处理的工件装载上机器，按下启动按钮，经过一个很短的时间（一般为5-7分钟），即完成了整个清理过程，清除掉所有粉尘和残余丸料，主要适用于各种中、大型铸件、锻件、焊件、热处理件的表面处理，包括易碎和形状不规则的工件。
2结构；
吊钩式抛丸清理机为吊钩式清理设备，由抛丸清理室、提升机、分离器、螺旋输送器、两个抛丸器总成、弹丸控制系统、吊钩行走轨道、吊钩系统、自转装置、地基、除尘系统及电气控制部分等组成。
抛丸清理室；
抛丸清理室由室体和护板等组成。除尘口设置在后侧壁上。抛丸清理室壳体为钢板、型钢焊接结构，使用轧制Mn13护板，使用寿命10年。
是对工件进行抛丸清理的密封、宽敞的操作空间。抛丸清理室的一侧壁上装有 2 套 QX130 型抛丸器总成，保证对被清理工件进行全面的抛丸清理。室体内受抛丸器直接抛射的区域衬有厚度为12mm 的 进口轧制Mn13护板，单班生产使用寿命可以达到十年。其它区域采用65Mn 板防护。护板均用防护螺帽压紧，便于必要时拆装更换。室体下部由钢板围成斜边形成漏斗，以使弹丸流入底部的螺旋输送器中。该钢板上也铺以护板进行防护。在螺旋输送器的上方，铺有钢漏板，漏板的上方又铺耐磨橡胶板。使用时，耐磨橡胶板应铺在抛丸器的正前方，以保护下面的钢漏板，延长其使用寿命。本机标准型配置为人工手动开关门方式。本机设计为对开门形式,大门内侧铺以耐磨橡胶护板，采用钢压板并用六角特制螺母压紧；四周粘有泡沫橡胶胶条，对大门四周进行有效密封；下方设有收丸槽，将开门时带出的小部分弹丸收入室体内，防止弹丸落到地面上使人滑倒受伤。在大门的门轴上设有油杯，以便对大门活页内的轴承定期润滑。
抛丸器；
抛丸器主要由叶轮、叶片、分丸轮、定向套、罩壳、护板、主轴、进丸管等部分组成。
本机所用 QX130 型悬臂离心式抛丸器具有高效、安装维修方便、占用空间小、能进行左右旋转等优点。叶片在迅速旋转的过程中，靠离心力的作用固定，不需任何固定装夹具。拆卸叶片时，只须轻击叶片外端便可将叶片卸下，拆卸八片叶片只须 10-20 分钟。另外，本系列抛丸器还能在拆卸叶片的同时检查分丸轮及定向套的磨损情况。另外抛丸器的主轴是安装在罩壳上，而罩壳上固定主轴及定向套的孔是一次性加工的，从而减少了分丸轮对弹丸的磨擦和将定向套挤裂的现象，同时也大大提高了抛丸效率。定向套在使用过程中，应经常检查矩形窗口的磨损情况，当窗口磨损 5 毫米左右后，须后转 5 毫米左右（按叶轮旋转方向），当窗口损耗 15 毫米上时应更换，否则弹丸的径向散射角将按比例增大，以致加快护板的磨损和降低清理效率。
3抛丸器调整方法；
在调节吊钩式抛丸机的抛丸器时，应注意抛丸器的定向套位置。应使弹丸抛射全部覆盖在被清理的工件上，否则会影响清理效率。
定向套窗口的位置，必要时可在一块木板上涂以黑墨或铺设一张厚纸，放在被清理工件的位置处，启动抛丸器，人工向抛丸器的进丸管中加入少量的弹丸，检查抛射带的位置，如抛射区位置不正确，应调整定向套，以获得理想的位置为准。定向套调整好后，可进行负荷试车，经过 30 分钟的抛丸后再加入 400Kg 的弹丸。
斗室提升机；
斗式提升机由摆线针轮减速机及机座、上下滚筒、输送胶带、料斗、封闭料筒和涨紧装置组成。斗式提升机的下端进料口与螺旋输送器相连，上端出料口与丸砂分离器相连。提升机罩壳采用焊接结构，外形美观、刚性好。提升机罩壳上设有检修门，可维修及更换料斗。打开下罩壳上的门盖，可以维修下部传动，排除其底部弹丸堵塞.本机采用平皮带转动。工作时，固定在输送胶带上的料斗将
提升机底部的丸料刮起，然后在提升机电机的驱动下，将丸料提升至提升机顶部，后面靠离心重力方式落料，将丸料输入丸砂分离.同时提升机设有一套涨紧装置。当使用一段时间皮带松弛时，可以通过调节提升机上部两侧的调整螺栓来涨紧皮带。调整范围为 100 毫米，调整时应注意使两端的调节量一致.
丸砂分离器
抛丸机规格:
序号 项目型式 Q376
吊钩运行速度：2500-3500kg/h
单钩吊重：120kg
抛丸量：60kg
通风量：3r/min
外型尺寸:110*110*320CM
功率（不含除尘）: 200kg/min
吊勾数量:2大勾(可控旋转)
抛丸机的优点；
1.采用大抛丸量、高抛射速度的国际上第四代悬臂离心式抛丸器，能显著地提高清理效率、获得满意的清理质量。
2.模拟抛射图（包括抛丸器型号、个数和空间布置位置的确定等）及抛丸机的全部图纸均完全采用计算机辅助设计(CAD)绘制，抛丸器的选用及布置更为合理。提高了弹丸的利用率和劳动生产率，保证了清理效果，减小了对室体护板的磨损。
3.采用备受欢迎的无地坑结构形式，既节省了地坑基础的施工费用及时间，又解决了南方用户因地坑存水而造成的提升机内的丸砂锈蚀结块问题。
4.清理室内热区采用 轧制Mn13 板防护，相对于以前的橡胶板防护，其使用寿命大大提高，且外形美观、易于更换，是当今很广泛的清理机室体防护方式。
吊钩式抛丸机说明:
1、在标准机型中，抛丸机配有手动式悬挂系统。
2、对于重型工件，抛丸机可 选配电动葫芦。
3、抛丸室的门有气动或手动启闭。
吊钩式抛丸机手动： 本型清理机适合于铸造、建筑、化工、电机、机床等行业的中、小型铸、锻件的表面清理或强化处理。特别适合于多品种、小批量的铸件、锻件、铝合金铸件及钢结构件进行表面清理及抛丸强化，以去掉工件表面的少量粘砂、砂芯及氧化皮；亦适合于对热处理件的表面清理及强化；尤其适合于不宜碰撞的细长、薄壁件的清理。
 我们应用抛丸清理技术来达到除锈、强化的目的，是因为抛丸清理现在仍然是世界上经济和可靠的方法。抛丸清理跟其它清理技术相比具有下述优点： * 提高机械产品和金属构件的抗疲劳性能 * 消除应力集中 * 延长其使用寿命 * 优化工件的表面工艺状态 * 大大提高清理效率 * 减轻清理工作的劳动强度 * 减轻环境污染抛丸器：直联式高效抛丸器 悬臂式高效抛丸器抛丸器是抛丸设备的关键部件，它是由叶轮、定向套、分丸轮、叶片、进丸管等组成。广泛应用于铸件、锻、结构件、板型材，有色合金件的表面清理以及轴、齿轮、弹簧等件的表面强化。具有美观、结构简单，安装维修方便、低噪音等优点。
抛丸清理机的用途；
抛丸清理机是利用钢铁丸送至高速旋转的圆盘上，利用离心力的作用，使高速抛出的钢丸撞击零件表面，达到光饰的目的，抛丸清理机能使零件表面产生压应力，而且没有含硅粉末，对环境污染小。 ??
抛丸清理机主要用途如下： ??
①抛丸清理机使零件表面产生压应力，可提高它们的疲劳强度及抗拉应力腐蚀的能力；

②抛丸清理机可对扭曲的薄壁
零件进行校正； ??
③抛丸清理机的工艺代替一般的冷、热成型工艺，对大型薄壁铝制零件进行成型加工，不仅可避免零件表面有残余拉应力，而且可获得对零件有利的压应力。应注意的是：抛丸清理机处理过的零件的使用温度不能太高，否则压应力在高温下会自动消失，因而失去预期的效果。它们的使用温度由零件的材质决定，对于一般钢铁零件约为260—290℃，铝制零件只有170℃。
以下是吊钩式抛丸机的操作程序，操作者必须熟知，以免抛丸机故障及事故的发生。
1、 除尘系统开；
2、 吊钩在室外装工件；
3、 吊钩开入室内，运行停止；
4、 大门关闭，吊钩自转开始；
5、 提升机开；
6、 抛丸器开；
7、 供丸系统闸门开，清理开始；
8、 清理完毕，抛丸器停，供丸系统闸门关闭；
9、 吊钩自转停止；
10、 提升机停（如继续清理可不停）；
11、 大门打开，吊钩开出室外卸件；
12、 除尘系统停（如继续清理可不停）。
选择百鑫喷砂机优势：
1、机身表面静电喷粉，不易划伤，不生锈；
2、用户可根据产品尺寸、材质及配置可根据客户需求定做；
3、提供13%票；（非生产厂家是不能提供的）生产厂家、品质更有保障；
4、设备包送货、包安装、包调试、包试样品、包教会客户的员工使用。外省、市客户我们提供视频演示、设备保养相关操作知识；
5、售后服务完善：
产品免费质量保证一年（易损件除外），产品终身维护。
接到用户维修电话后，全国范围内48小时到达现场进行维修。
根据用户的情况，建立喷砂机、自动喷砂机、深圳喷砂机、维护档案，随时掌握用户的使用状况。提供产品更新、功能改进的专业咨询服务。
配备专业售后服务队伍，定期对新老客户进行回访及设备维护。
深圳地区可货到付款,周边城市及省外可预付订金货到当地物流查看无损坏再付尾款以达到买家的保障.
运输过程中机器配件有任何损坏厂家承担更换和维护.
百鑫机械以快的速度和有保障的物流方式来服务广大客户
选喷砂机请选择百鑫,买得实惠,用得放心.
注：百鑫公司供应手动喷砂机，自动喷砂机，抛丸机，喷砂机，移动喷砂机，移动喷砂罐，液体喷砂机，开放式喷砂机，履带式喷砂机，转盘喷砂机，间歇喷砂机，加压喷砂机，喷丸机，普压喷砂机，各类沙料及配件。我公司同时兼营各种喷砂耗材，储有大量白刚玉、棕刚玉、玻璃砂、碳化硅、核桃砂、尼龙砂、钢珠、钢砂、喷砂嘴、喷砂手套等，产品质量可靠、货源充足、供货及时。质量保证，欢迎咨询洽谈。
