rr 模具架类别r

rr 1.模具架分为：a.标准型；b.带天车型；c.重型；d.全开式；e.滑板式；f.伸收式. 2. 可根据客户要求非标订做.r

rr 模具架用途r

rr 1.用于放置各类塑胶模具、五金模具.，压铸模具，粉末冶金模具,挤压模具等。r

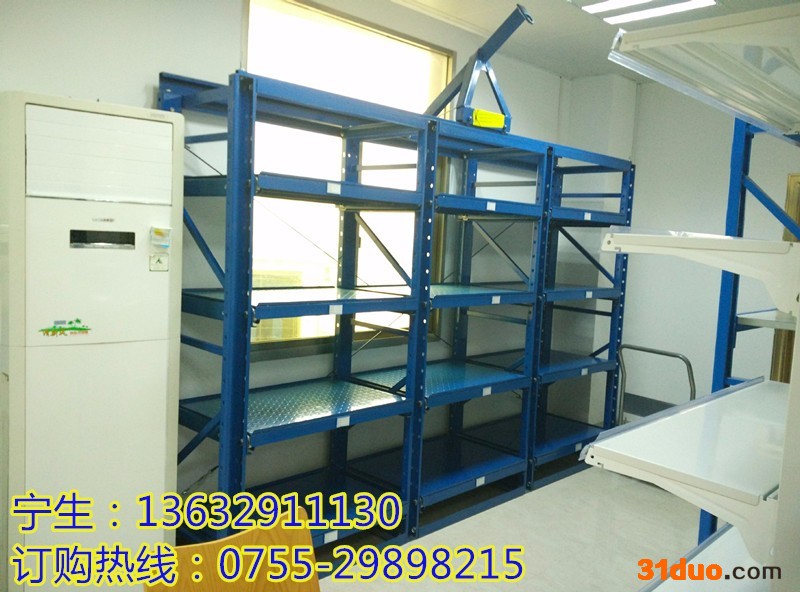

rr 标准型抽屉式模具架产品特性：r

rr 三格四层标准抽屉式模具架；规格；高H2000*深D615*长L3100MM每格长888r

rr 1、每块抽屉板可承重800-1000KGr

rr 2、天车(行车)承重800-1000KGr

rr 3.立柱采用10#槽钢，立柱斜杠为25*25方通r

rr 4.抽屉板支架采用50*50角铁，抽屉面板采用2MM钢板r

rr 5.滑槽为4MM钢板折弯而成r

rr 6.轴承为6403#r

rr 7.喷漆r

rr 8.颜色客户自定r

rr ?9、抽屉板可拉出55%r

rr 10、安全可靠附加保险装置r

rr 11、操作轻便采用轴承组合，滑动平衡并附独立吊模装置r

rr 12、节省场地，占地面积积为1.8平方米，可存放几十套中小型模具r

rr 13、结构简单，由多种组合部件组装而成，便于拆卸、运输和组装r

rr 备注：标准承重型模具架长度不是只能做到3100mm，只是一般做成3格(L3100mm)为一组模具架，实际使用中可以做到任意长度，这个过程勿需加多人工、材料或是工艺，只是简单的把做好的立柱一个接一个的排列连接起来即可。?r

rr 中型全开式模具架r

rr 1、每块板承重1000-3000KGr

rr 2、抽屉拉出95%r

rr 3、三格四层规格；H2400*W1100*L3400MM                                                      r

rr  重型抽屉式模具架每格每层承载2-3吨规格：高度L3400*D1100*H3000      长度无限度r

rr 1.重型抽屉式模具架规格可以按照客户要求订做。r

rr 2.重型抽屉式模具架产品特征同上r

rr 3.技术参数：立柱采用10#槽钢，立柱斜杠为25*25方通r

rr 4.抽屉板支架采用40*80扁通，抽屉面板采用2.5MM钢板r

rr 5.滑槽为6MM钢板折弯而成r

rr 6.轴承为6404#r

rr 7.颜色客户自定r
