1.主要功能：

     用于产品性能试验： 依照规范配合不同测试夹具对产品进行性能测试，在一定速度下对测试样品施加拉压力，以获样品之能量。另外还可以用于各种金属及非金属材料试样的拉伸、压缩、弯曲、剪切、剥离、撕裂等试验，以及一些特殊产品的试验。

2、主要特点：

   1.采用微机控制全试验过程，实时动态显示负荷值、位移值、变型值、试验速度和试验曲线。

    2.采用微机进行数据处理分析，试验结果可自动保存，试验结束后可重新调出试验曲线，通过曲线

遍历重现试验过程或进行曲线比较、曲线放大。

   3、全中文Windows平台下的试验软件，具有很强的数据和图形处理功能，可实时打印出完成的试验报告和试验曲线。

   4、采用基于神经元自适应

PID算法的全数字、三闭环（力、变形、位移）控制系统，实现力、变形、位移全数字三闭环控制，各控制环间可自动切换，并在各方式间切换时试验无冲击平滑过度。

   5、可进行试验力、变形、位移等速率控制及保持。

6、试验控制参数在线辨识。

   7、高精的数据采集系统，高分辨率。

   8、除电源借口外，其它借口一律采用标准USB式借口，各借口布局工整合理，插拔方便。

   9、载荷位移曲线、载荷、时间曲线、位移、时间曲线、应力、应变曲线

   10、可设定小数点位数，（二位和三位）各物理单位及密码保护等

   11、试验报告语言可以中英文转换。

   12、过载紧急停机装置，上下行程限定装置，漏电自动断电系统、自动断点停机功能。

3、『适用及限制说明』
3.1.用途	主要适用于各种金属和非金属材料的拉伸、压缩、弯曲、剪切、剥离、撕裂等的力学性能测试分析研究，具有应力、应变、位移三种闭环控制方式，可求出最大载荷、抗拉强度、弯曲强度、压缩强度、剪切强度、弹性模量、断裂延伸率、屈服强度等参数。根据标准及ISO、JIS、ASTM、DIN等国际标准进行试验和提供数据。
3.2.试品限制	本试验设备禁止： 易燃、易爆、易挥发性的物质试样的试验、或储存腐蚀的物质试样的试验、或储存生物试样的试验、或储存强电磁发射源试样的试验
3.3满足的试验标准	本试验机根据《电子式试验机》GB/T 16491-1996标准制造。 本试验机根据GB/T12160-2002《单轴试验用引伸计的规定》和GB/T16825-1997 《拉力试验机的检验》进行检定和验收。
4『设备性能指标』

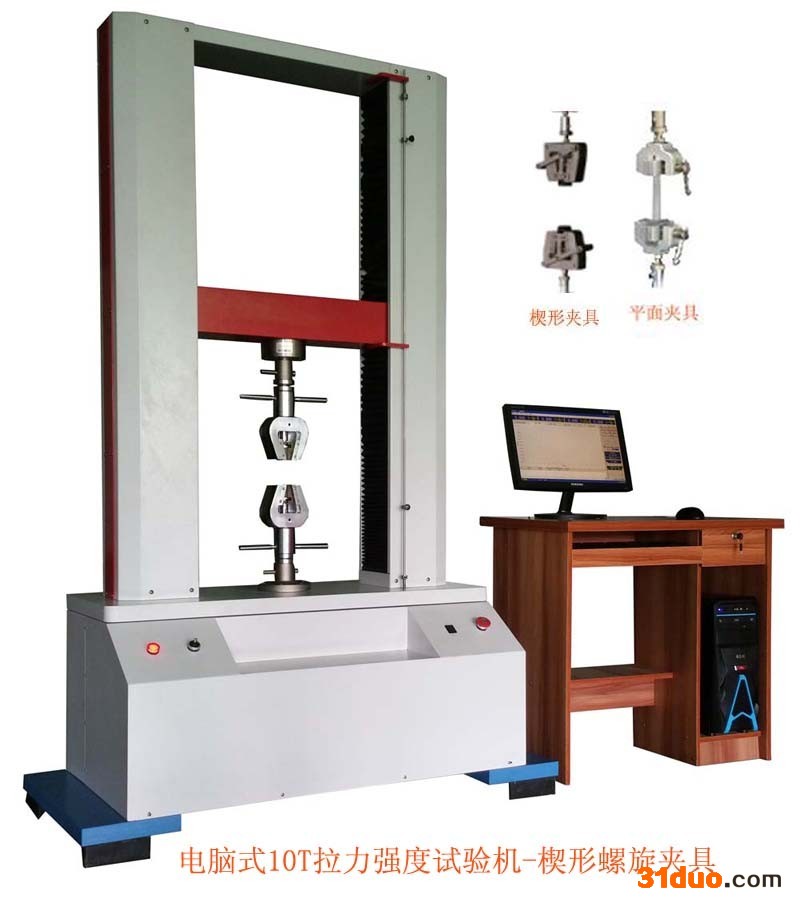

4.1. 最大试验力	10T
4.2. 准确度等级	0.5级
4.3. 试验力测量范围	5%~100.%FS
4.4. 试验力示值相对误差	示值的±0.5%以内
4.5. 试验力分辨力	最大试验力的1/300000(全程分辨力不变)
4.6. 变形测量范围	0.2~100.%FS（根据选配一和选配二选购）
4.7. 变形示值相对误差	示值的±0.50%以内（根据选配一和选配二选购）
4.8. 变形分辨力	（根据选配一和选配二选购）
4.12位移示值相对误差	示值的±0.5%以内
4.13位移分辨力	0.025μm
4.14力控速率调节范围	0.005~5%FS/S
4.15力控速率相对误差	设定值的±1%以内
4.16变形速率调节范围	0.02~5%FS/S（根据选配一和选配二选购）
4.17变形控制速率相对误差	速率<0.05%FS时，为±2%设定值以内；速率≥0.05%FS时，为±0.5%设定值以内
4.18横梁速度调节范围	0.001~500mm/min
4.19横梁速度相对误差	速率<0.01mm/min时，设定值的±1.0%以内；速率≥0.01mm/min时，设定值的±0.2%以内
4.20恒力、恒变形、恒位移控制范围	0.5%~100.%FS
4.21恒力、恒变形、恒位移控制精度	设定值≥10%FS时，设定值的±0.1%以内；设定值<10%FS时，设定值的±1%以内
4.22有效拉伸空间（含夹具）	800mm
4.23有效试验宽度	左右各400mm
4.24电源	220V±10%
5『标准配置』
5.1标准配置	测试系统主机一套（拉力机系统和控制软件一套）
	电机及伺服系统一套
	10T负荷传感器一只（美国世铨）
	测量及控制系统一套
	中文版试验软件一套
	装箱单一份，设备使用说明书一份，产品合格证一份
6『性能特点』
6.1试验力示值分辨力高	全程不分档，试验力示值分辨力高，比分档更为优异，避免了量程转换时的冲突，测量范围内的各点精度均相同。目前国内一些企业的试验机还处在分档阶段，分档技术所存在的缺陷是在两档之间的力值离散性很大。
6.2设备使用稳定性好	设备技术含量越高对设备电器和软件的稳定性要求就越高，不然维修是个很大的问题。我公司的电器部分是经过严格的老化试验，排除了前期的不良因素。试验软件是标准配置，经过长期考核过的，故障率很低。
6.3数字化控制	目前国内一些企业的试验机还处在模拟控制方式。模拟控制方式的缺陷：位移有零漂现象。
6.4横梁位移测量	采用日本进口高精度光电编码器，通过控制器实现横梁位移。
6.5传动控制系统	采用日本全数字式交流伺服器及高精度，高响应频率的交流电机，通过控制器实现全。数字化闭环控制。电机联接台湾减速机，通过日本进口同步齿形带带动丝杠转动，保证传动系统效率高，噪音低，传动平稳，并保证速度精度在示值的±0.2%以内。
6.6减速系统	我公司微机控制电子材料试验机传动系统可以采用传动方式。
6.7制精度高	位移的分辨率为0.05μm。
6.8负荷控制精度高	可实现保载功能，保载精度在设定值≥10%FS时，为设定值的±0.1%以内；设定值<10%FS时，为设定值的±1%以内。
6.9软件功能强大	可以满足不同材料的试验，可以同时执行不同的标准，包括国外标准（有多种标准的数据处理功能），单位：N、kN、g、kgf、Ib、cN可以相互转换。完全按试验标准设计的试验软件功能强大。试验曲线可以放大，能清楚的看出数据采集的多少、快慢，曲线的平滑程度，也就能反映出硬件和软件的整体处理能力。
6.10试验报告和曲线	曲线遍历，试验报告可以编辑，试验曲线细密程度高，表明试验采样频率快，与同行比较较为明显。
6.11夹具系列(根据客户测试 样品选配）	我公司作为材料性能检测技术设备的专业提供者，拥有大量经验丰富的专业开发、设计夹具的技术人员为您提供满意的材料检测的解决方案。目前公司拥有夹具系列十余类（楔形拉伸夹具、独立式液压夹具、对夹夹具、宽带夹具、线材夹具、绳子夹具、橡胶夹具、偏心轮夹具、杠杆夹具、气动夹具、土工布顶破夹具、电线拉伸夹具、光纤拉伸夹具、弹簧夹具、钢绞线夹具、八字模夹具、台阶夹具），品种多达几十种。适用于片、带、线、箔、条、纤维、板、棒、块、绳、布、网等各种金属、非金属、复合材料的拉伸、压缩、弯曲剥离、撕裂、剪切、顶破等多种试验，并可根据您的需要量体裁衣，定做专用夹具（包括液压夹具）。其中采用进口合金钢材质，利用计算机有限元分析设计各种齿型、齿角钳口经调质、表面处理，能很好满足不锈钢薄板（带）、铝合金板材、铜板（带）、硬质钢板等的拉伸试验需要。并可根据您的需要量体裁衣，定做专用夹具。
6.12适应范围广	可根据GB、ISO、JIS、ASTM、DIN等多种标准进行试验和数据处理。
7『系统简介』
采用基于DSP下全数字闭环控制与测量系统，国内，可替代德国多利闭环控制系统。其特点如下
7.1实现了全数字三闭环（位移、力、变形）控制	试验机性能的高低主要取决于对试验过程的控制。DCS－300采用先进的神经元自适应PID控制算法，可实现系统参数的在线辩识，控制量在线优化，控制环在线切换，实现了真正的三闭环全数字控制，使得整机性能明显优于国内产品，并与国外产品技术水平相当。
7.2基于DSP的控制系统平台	DSP是RISC专用型CPU，其指令系统针对自动控制应用（如FFT运算）进行了大量的优化，集成了很多外设功能，适合实时工业控制与量测系统。 本产品的控制芯片选用TI公司的DSP。该芯片具有40MIPS计算能力，准32位定点，集矢量控制、位置捕获、A/D转换等多项外设功能于一体，是高端工控领域应用十分广泛的一款CPU，也特别适合试验机的控制要求。
7.3采用USB1.1通讯	USB是今后通讯发展方向的主流，具有通讯速率高，可靠，通讯方式灵活多样（有控制、中断、批量、实时等）等优点，正逐步成为通讯的主要方式。 DCS-300采用USB1.1通讯，具有12Mb/s通讯速率。其具有硬件校验、硬件应答等功能，避免了误码、丢码等常见的通讯缺陷。 由于USB通讯技术的采用，将大大增强PC机与试验机的数据传输能力，改善PC机的人机交互界面，提升试验机控制系统的整体综合性能。
7.4 8路高数据采集系统及3路光电编码器位置捕获模块	数据采集系统由8路高精24位A/D转换通道组成。分辨率达1/300000，全程不分档。A/D 转换速度和增益可在线编程。 3路光电编码器位置捕获系统，允许正交码脉冲频率可高达5MHz，具有纠错、辨向、计数等。
8『软件特点简介』
软件部分采用高水平的实验机测试软件PowerTestV3.0，其特点如下：
8.1专业的试验软件：	为了更好的满足客户的需求，我们将PowerTestV3.0设计成为一个包含五大系列的软件，在每个系列里面还区分了多个不同的版本包含PowerTestV3.0-RD科研系列，PowerTestV3.0-QA质量检验系列，PowerTestV3.0-QC生产检验系列，PowerTestV3.0高校系列，PowerTestV3.0冶金行业网络管理软件。版的PowerTestV3.0软件在2005年元月中旬顺利通过试验机计算机数据采集系统评定。本软件的功能得到了测试中心专家的一致认可，并纷纷给予很高的评价！
8.2模块化设计	PowerTestV3.0采用模块化的设计，将软件分成若干个模块，以方便以后的软件升级，权限管理的划分。主要模块有：权限管理模块，试验模块，权限分析模块，数据查询模块，标准模块。
8.3人性化设计	为了避免一些人为的误操作，造成不必要的设备损害，PowerTestV3.0增加了提示功能，并在很大程度上控制了易出错的操作。PowerTestV3.0还提供了强大的键盘快捷控制功能，能让您在脱离鼠标的情况下仍能完成众多的试验操作。
8.4开放式编程	PowerTestV3.0能满足GB，ASTM，DIN，ISO，JIS及各行业材料检测标准。我们不仅提供了基本常用的试验求解项，并采用了开放式的编程，用户可根据自己的需求设计不同的计算公式，求解出更高难度计算项目。并且PowerTestV3.0提供了一个可自由设计格式的试验报告模板，用户可随心所欲设计出自己需要个性化的报告。
8.5简易的操作界面	试验曲线可实现多图界面，坐标可任意切换，任意组合，并可实现曲线遍历功能。在曲线分析模块里面，软件可自动在曲线上标记特征点，用户可以很随意的用鼠标对曲线进行放大、移动、遍历、修改特征点操作。
8.6 灵活的查询方式	多种试验数据查询方式：可以按曲线编号、试验文件名、试验日期、试验方案等直观的方式查询，也可以按复杂的组合方式进行查询。
8.7试验报告设计	客户可以根据自己的需要， 随心所欲的编辑报告模式， 生成各种个性化的试验报告。
8.8多样化的升级方式	软件功能是不断完善强化的，为了方便广大用户以后的升级要求，我们在编程时就进行了周全的考虑，PowerTestV3.0的升级方式包括：网上下载升级包，服务人员上门服务，邮寄光盘，客户自己升级。
9『主要配件』
传感器：美国世铨 Celtron	A:S形传感器          B:圆形传感器
伺服电机：日本松下 Panasonic
滚珠丝秆：台湾上银 Hiwin
伺服系统电路板(公司自行研发，独立控制系统）
上下滑动导杆：米思米 Misimi	硬度：55HRC    表面处理：镀硬鉻，镀层硬度HV750,镀层厚度1u以上



一、电子试验机使用的延伸计结构及工作原理：

    应变片、变形传递杆、弹性元件、限位标距杆、刀刃和夹紧弹簧等。测量变形时,将引伸计装卡于试件上,

    刀刃与试件接触而感受两刀刃间距内的伸长,通过变形杆使弹性元件产生应变,应变片将其转换为电阻变化量,再用适当的测量放大电路转换为电压信号。

    二、电子拉力试验机使用的延伸计计使用方法

    1、引伸计，首先将标距卡插入到限位杆和变形传递杆之间;对于引伸计，首先将定位销插入定位孔内;

    2、用两个手指夹住引伸计上下端部，将上下刀口中点接触试件（试件测量部位），用弹簧卡或皮筋分别将引伸计的上下刀口固定在试件上;

    3、对于引伸计：取下标距卡;对于引伸计：取下定位销;（切记：实验前必须检查，以免造成引伸计损坏）

    4、在试验机控制软件〖实验条件选择〗界面，对于选择金属引伸测量方式：引伸计;对于选择曲线跟踪方式是载荷-变形曲线;

    5、引伸计信号显示调零;

    6、根据测量变形的大小自动选择放大器衰减档。

    引伸计是感受试件变形的传感器，应变计式的引伸计由于原理简单、安装方便，目前是广泛使用的一种类型。引伸计按测量对象，可分为轴向引伸计、横向引伸计、夹式引伸计。

    径向引伸计：用于检测标准试件径向收缩变形，它与轴向引伸计配合用来测定泊松比μ，它将径向变形（或横向某一方向的变形）变换成电量，再通过二次仪表测量、记录或控制另一设备。

    夹式引伸计用于检测裂纹张开位移。夹式引伸计是断裂力学实验中的仪器之一，它较多用在测定材料断裂韧性实验中。精度高，安装方便、操作简单。试件断裂时引伸计能自动脱离试件，适合静、动变形测量。

    三、延伸计规格：距-两刀口初始间距

    量程长量选取

  引伸计：标距25mm   50mm   75mm    100mm(可以根据样品的长度选择引伸机标距）

橡胶引伸计介绍：

     橡胶引伸计大变形引伸计，由传感器、带挂钩的调节杆、固定杆、标距限位板以及设于调节杆上部和传感器下部的一组左右对称的上刀刃组、下刀刃组组成，其特征在于：设置在固定杆下部，并与调节杆下部挂钩挂接的传感器为一抽出式位移传感器；该抽出式传感器包括盒体、钢丝绳以及设于盒体内的卷簧式收缩机构和编码器组成；所述的卷簧式收缩机构由一端与盒体固结的发条轴、设于轴体上的可绕轴转动的簧盘以及一端固定在定位轴上另一端固定在簧盘内腔的盘形发条组成；所述的钢丝绳的一端固定在簧盘上并经与编码器转轴连接的缠绕轴套绕后引出；其引出的另一端则直接与挂钩连接；并通过该挂钩与调节杆下部的挂钩挂接组成大变形引伸计自动伸缩机构

主要技术参数

技术数据
行程	根据样品变形而定（标配行程1200mm)
标距(L)	可以调节(10--150mm)
指示误差（相对）	0.1%
指示误差	0.01mm%
满量程误差	0.5%
线性度误差	0.05%
标距误差（L）	±1%
分辨率	0.005mm
操作力	≤1N
工作温度范围	0-50°C
最大试样厚度	10mm
最大试样宽度	30mm
测试结果读取	由控制系统读取到PC数据分析
样品夹持方式	弹簧自动压缩式

选配三：测试夹具选配（除以下标准选配夹具外也可以根据客户样品要求定做）

1.楔形夹具

2.气动夹具

3.平面夹具

4.尖嘴夹具

5.三点抗弯夹具

6.四点抗弯夹具

7.平面压缩夹具

8.90度剥离夹具
