rr 河南德胜电子技术有限公司位于郑州市高新技术开发区，拥有全数字式感应加热电源设计与控制技术，在国内专业进行感应加热设备的生产、销售和服务；公司主导产品为：IGBT 列超音频，高频，中频感应加热电源，高频感应加热设备功率从16KW～50KW可选，超音频感应加热设备功率从50KW～160KW可选，中频感应加热设备功率从200KW～500KW。设备主要用于：透热，焊接，热处理（淬火、退火、回火）等生产领域，成为金属透热，表面淬火，金属熔炼等生产线上的重要设备， r

rr     同时拥有受过专业培训的本土开发和工程应用团队，可针对用户各类感应加热应用要求，提供各类高品质的自动化/半自动化生产线设计和交钥匙服务。并向您提供24小时响应的服务承诺，满足用户全方位的应用需求。 r

rr r

rr
r

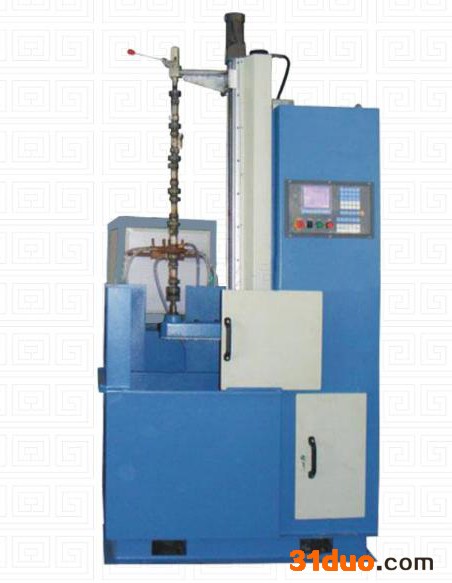

rr 数控淬火机床，花键轴淬火机床、齿轮淬火机床 r

rr 淬火机床主机由床身、双层精密工作台、座调整滑动机构、工作台移动及传动系统、主轴旋转及传动系统、零件旋转调整机构，配种平衡，罩框、电气数控部分等组成。 r

rr
r r

rr 应用于淬火系列产品： r

rr 外圆淬火系列：对各类轴、棒、管、圆形零部件（如轴承、气门等）外圆面进行整体或局部淬火。 r

rr 内圆淬火系列：对各类管材，机械零件的内圆进行整体或局部淬火，如缸套、轴套等。端面、平面淬火系列：对机械零件的端面、平面部位进行整体或局部淬火。 r

rr 异形零件淬火系列：对异形零件的某个面进行整体或局部淬火。 r

rr 特大零件淬火系列：对体积大、质量重的特大零部件进行整体或局部淬火，如船用齿轮、大坝水闸道轨、大型输油管道等。 r

rr 淬火机床工作原理及特点 r

rr 1、本机床采用PC机工业数字控制系统，性能先进，调试使用方便，能满足复杂工件的淬火需要。 r

rr 2、本机床能够实现淬火方式：连续扫描淬火、同时淬火、分段连续扫描淬火（分段靠程度设定，不需行程开关，下同）、分段同时淬火。 r

rr 3、本机床适用的典型工件（在相应尺寸的范围内）轴类：各种轴类、台阶轴、齿轮轴、凸轮轴、半轴、盘型零件的外圆、端面等。 r

rr 4、本机床电器控制系统预留淬火加热及冷却水控制接口。可根据工艺需要对淬火过程及冷却过程进行控制。
r r

rr 5、运行成本低。工件运转驱动电机只需250W，整机耗电量不到机械设备的五分之一。 r

rr 6、采用型材结构机身，成本低，重量轻，经济实用。 r

rr 7、使用维护方便，故障率低，无渗漏现象，解决了老式机床老大难问题。 r

rr 8、自动化程度高，生产效率高。 r

rr 9、导轨采用直线轴承，精度高，摩擦小，寿命长。 r

rr 10、配重装置通过链轮、链条平衡重量。 r

rr r

rr 应用案例 r

rr r

rr r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r

r r 型号： r r	r r DSSK-1500 r r
r r 工位数 r r	r r 1 r r
r r 最大夹持零件长度： r r	r r 1500mm r r
r r 最大淬火长度： r r	r r 1400mm r r
r r 最大回转直径： r r	r r 600mm r r
r r 工件转速： r r	r r 15~450r/min r r
r r 淬火进给速度： r r	r r 6~3000mm/min r r
r r 工件快速： r r	r r 400mm/min r r
r r 机床定位精度： r r	r r 数控(PIC编程控制) r r
r r 机床操作方式： r r	r r 自动或手动 r r
r r 淬火方式： r r	r r 1、连续扫描淬火；2、定时淬火；3、分段扫描淬火 r r
r r 淬火速度调节： r r	r r 无级可调 r r
r r 冷却方式： r r	r r 喷水或喷液 r r
r r 结构形式 r r	r 立式 r

r r

rr
r

rr 1、成套设备终验收签字之日起保修一年。在保修期内设备发生故障时，卖方应在接到用户通知后4小时内）给予答复，如需派员到厂处理时，则保证在24小时内到厂，并提供免费服务。若是由买方操作失误及自然灾害引起的设备故障不在保修范围内。 r

rr 2、保修期外，我公司以优惠的价格向用户提供所需的零配件，发生故障时，卖方应在接到用户通知后4小时内给予答复，如需派员到厂处理时，则保证在24小时内到厂，费用由买方承担。 r

rr 3、长期提供相关技术服务，免费进行技术咨询、疑难解答。
r4、常年提供相关设备配件及易损件，以成本费方式对设备实行终身维修。 r

rr 有关更多高频淬火机床、全数控淬火机床详情及视频资料,欢迎致电:13937110571 r
