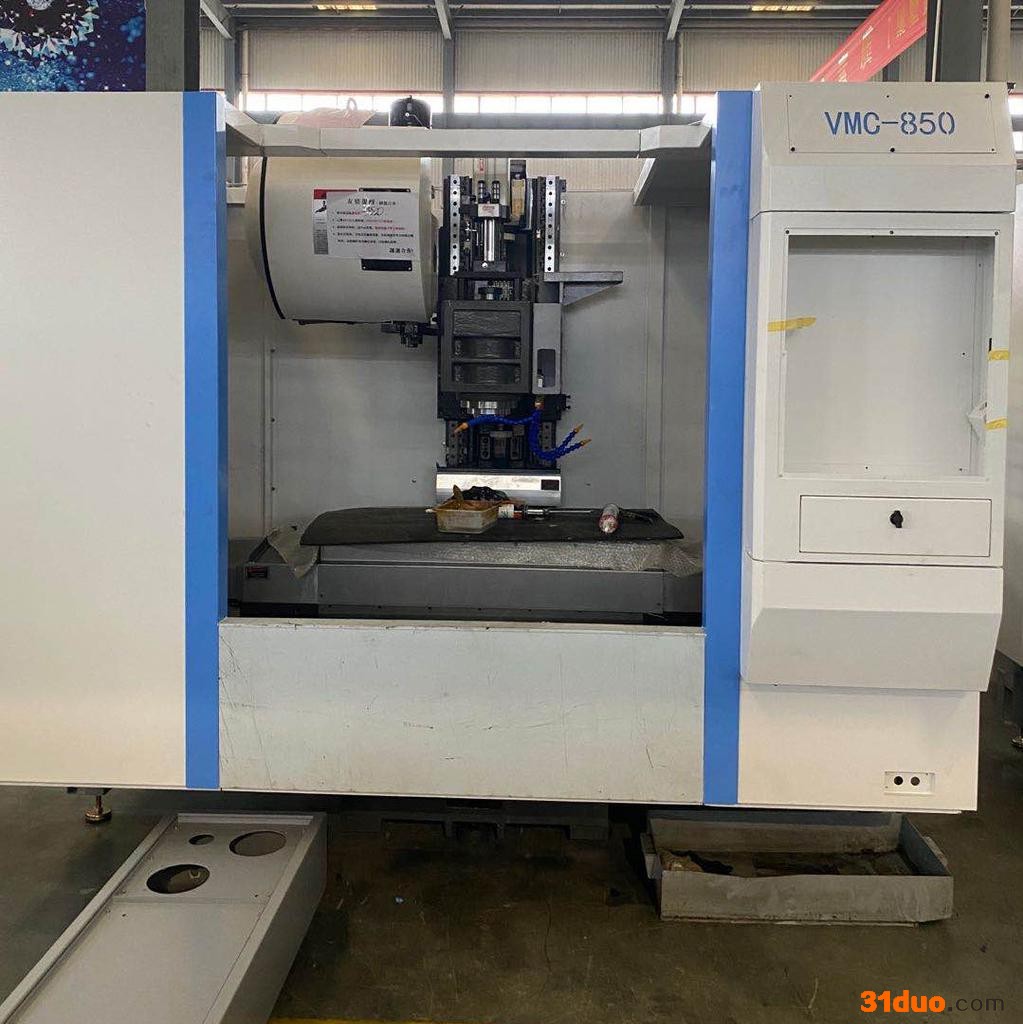

该产品为X、Y、Z三轴伺服直联控制半闭环立式加工中心，三轴均为钢球滚

动直线导轨，导轨负载大、跨距宽、精度高，结构及外形尺寸紧凑合理，主
轴为伺服电机通过同步带驱动。能够实现对各种盘类、板类、壳体、凸轮、
模具等复杂零件一次装夹，可完成钻、铣、镗、扩、铰、刚性攻丝等多种工
序加工，适合于多品种、中小批量产品的生产，能满足对复杂、高精度零件
的加工。可配第四旋转轴，以满足特殊零件的加工要求。

1、 底座、滑座、工作台、立柱、主轴箱等主要基础件采用高强度铸铁；底座为箱体式结构，紧凑而合理的对称式筋结构保证了基础件的高刚性和抗弯减震性能；A型桥跨式立柱及内部网格状筋，有力保证了Z轴强力切削时的刚性及精度；基础件采用树脂砂造型并经过时效处理，为机床长期使用性能的稳定性提供了保障。

2、 X、Y、Z向导轨均为重载45#/55#直线滚动导轨，具有速度快、高刚性、低摩擦、低噪音、低温升变化等特性，配合自动强制润滑，提高机床精度寿命；

3、 Z向加配重块平衡，保证主轴箱运动顺畅、稳定；Z向驱动电机具有失电制动装置；

4、 X、Y、Z三个方向进给采用高精度高强度的内循环双螺母预压大导程滚珠丝杠，进给速度高；驱动电机通过弹性联轴器与丝杠直联，进给伺服电机直接将动力传递给高精度滚珠丝杠，无背隙，保证机床的定位精度和同步；

5、 采用台湾高速、高精度、高刚性主轴单元，轴向和径向承载能力强，转速可达8000rpm；

6、 主轴采用中心吹气结构，在主轴松刀时迅速用中心高压气体对主轴内锥进行清洁，保证刀具夹持的精度和寿命；

7、 X、Y、Z三个方向导轨、丝杠都采用防护装置，保证丝杠及导轨的清洁，确保机床的传动及运动精度和寿命；

8、 机床外防护采用全防护结构设计，操作方便、安全可靠；

9、 采用可靠的集中自动润滑装置，定时、定量对机床各润滑点自动间歇式润滑，可依据工作状况调节润滑时间；

10、 采用台湾专业厂家生产的16把斗笠式刀库，换刀准确，时间短，效率高，经百万次运转测试，符合可靠性要求；带有阻尼结构，能减少运动时的冲击，保证刀库的使用寿命；气动驱动，使用方便，最短路径换刀；

11、 采用油水分离装置，可把收集来的大部分润滑油从冷却液中分离出来，防止冷却液的快速恶化，利于环保；

12、 机床操作系统采用人体工程学原理，操作箱独立设计，可自身旋转，操作方便。

项目	内容	单位	参数
工作台	工作台面(长*宽)	mm	1000*500
	工作台承重	Kg	550
行程	X/ Y / Z	mm	800*500*500
	主轴端面到工作台面	mm	120--620
T型槽	规格	mm	5*18
	中心距	mm	100
主轴	锥度	BT40	-
	主轴中心至立柱导轨距离	mm	550
	主轴转速	rpm	100--8000
	额定功率	Kw	5.5/7.5
	驱动系统	皮带传动	-
精度	定位精度	mm	0.008
	重复定位精度	mm	0.006
轴向电机	额定功率	Nm	15/15/15
进给速度	X/Y/Z最大快移速度	m/min	48/48/36
	X/Y/Z最大切削速度	m/min	16
刀库	型式	BT40圆盘式	-
	容量	把	16
通用参数	气源要求	kg	4-6
	机床重量	kg	5500
	外形尺寸	mm	2500*2250*2250
	电力要求	KVA	3相380V 15KVA
