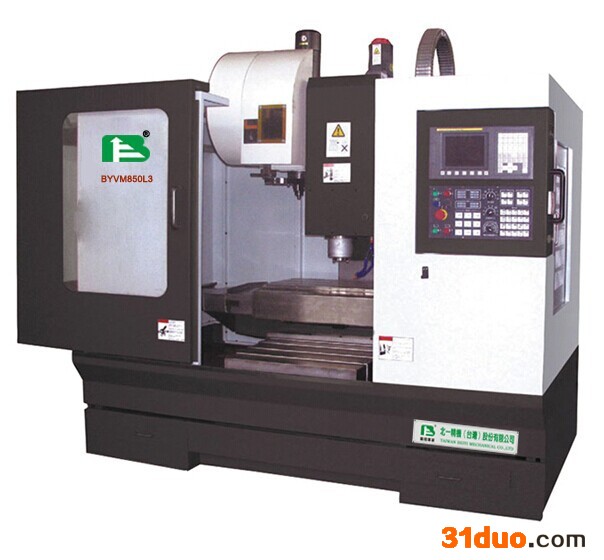

立式加工中心BYVM850L产品介绍：本机台采用先进的、高科技的设计理念及高质量、模块化零件,擅长于3D模具成型加工、适合航空、汽车零件、电极制作、电子、计算机等相关配件及医疗器材、光学仪器等紧密组件之制造加工。机床结构简述如下:01、铸件:对铸件进行有限元素分析(FGA),以得**化的机台结构,铸件具高钢性和高强度。02、主轴**高转速为6000rpm(标准)8000rpm-10000rpm(选配),两种形式皆可连续24小时加工运转。03、主轴采用AC伺服主电机,输出扭矩大、传动灵敏度高。三轴采用AC伺服电机；具有间隙自补偿功能,提高了定位精度。04、主轴采用气动松刀,蝶簧拉紧自动拉刀装置;整管式主轴结构配置P4级高精密度轴承,主轴定位及刀柄自动夹紧准确可靠。05、三轴导轨采用淬硬表面加耐磨滑动导轨副,切削抗振性好。06、螺杆采用加大直径高精密滚珠螺杆,它与进给伺服电机直接连结可置与轴向中心接近切削点。07、简化刀库构造,换刀时气动换刀按钮,选择以位置定位,缩**具移动距离;主轴向Z轴方向移动,此方式可以简化换刀系统,并缩短交换时间,提高加工效率。08、内建式吹装置可保持刀具清洁。09、机器采用激光干涉仪精度校正,在交货前均经精密测试,定位和重复定位精度高、精度保持稳定、承载能力强、切削抗振性好。10、控制系统可以选用FANUC 0I mateMD、FANUC 0IMD、FANUCOMC、MITSUBISHI64M、DIMA DIMB、华中数控、广州数控中的任一种。11、三轴外侧采用不锈钢伸缩防护罩,两主轴头之间采用卷廉防护。12、润滑系统：主轴前轴承采用进口高速润滑脂进行润滑,主轴箱内齿轮及轴承通过摆线润滑泵进行稀油润滑,各导轨副及丝杠支承轴采用稀油润滑,通过集中自动润滑站进行自动间隙润滑。13、采用进口旋转接头,使切削液可靠地经过主轴中心,润滑冷却采用外循环恒温自动控制,能有效控制主轴温升及回转精度。14、机器采用全罩式保护罩,机床整体结构紧凑、美观,并能有效地防止铁屑及冷却液外溅。。
北一BYVM850立式加工中心产品参数：
| 产品型号: | 北一BYVM850 |
| 工作台 |
| 工作台尺寸: | 1000*450 |
| T型槽规格:(数量-槽宽) | 5-18 |
| **大负荷: | 600Kg |
| 行 程 |
| X/Y/Z轴**大行程: | 800/500/500(550) |
| 主轴端面至工作台距离: | 100-650 |
| 主轴中心到立柱导轨面距离: | 560 |
| 主 轴 |
| 主轴锥孔: | BT40 |
| 主轴**高转速(标准): | 8000r/min |
| 主轴传动方式(标准): | 1:1同步皮带 |
| 主轴传动方式(选配): | 12000-24000r/min |
| 进 给 |
| 三轴切削进给率: | 24000mm/min |
| 三轴快移速度: | 48/48/48m/min |
| 滚珠丝杆规格: | 3216 |
| 储刀仓(选配) |
| 刀库形式: | 斗笠式/圆盘式 |
| 刀具容量: | 16、20、24 |
| 刀柄规格: | BT40 |
| 换刀时间(刀对刀): | BT40斗笠式:<6.5秒 BT40圆盘式：<2.8秒 |
| 伺服马达 |
| 主轴马达功率： | 5.5/7.5kw |
| X/Y/Z轴马达(安川): | 2.0kw |
| 冷却马达: | 0.49kw |
| 一般规格 |
| 气源要求: | 6KG |
| 电源要求: | 380V±10% 50Hz |
| 外形尺寸(长X宽X高): | 2500*2100*2550mm |
| 净重(约): | 5.6T |
如技术改进参数发生变化，恕不另行通知
VM-850立式加工中心机结构简介 | | 三轴传动均采用台湾专业配套生产厂商提供的C3级双螺母精密滚珠丝杆，并安装P4级斜角配对组合的滚珠丝杆专用轴承。确保定位精度和重复定位精度。 |
| | 三轴丝杆与驱动马达选用德国专用联轴器直接联接，从而使得三轴的传动刚性强，稳定可靠。 |
| | 主轴箱采用封闭结构，具有很好的刚性，具有良好的散热性和密封性。增强了主轴箱的刚性。 |
| | 主轴单元为台湾知名主轴单元，转速高，输出功率大。主轴电机通过一对皮带轮驱动主轴，转速达8000r/min。主轴轴承采用日本NSK高精密、成对角接触球轴承。 |
| | 当机器发生异常或工作人员操作失误时，机器配有防撞击装置，可吸收撞击产生的振动，使撞击的损害减至**低，确保原有的精度。 |
| | 立柱采用矩形导轨，为了保证导轨的精度和提高耐磨性，采用单侧导向，导向比较大，同时采用了与底座加大结合的技术，具有良好的抗扭、抗弯性。导轨采用超频淬火（HRC48～52）后圆周磨削工艺。 |
| | 德国知名品牌限位开关，抗振动、耐冲击，在温度突变、腐蚀性极强的冷却剂、润滑剂以及大量切屑液下仍能确保机器正常运转。 |
标准配置1、台湾数控系统2、主轴单元8000r/min3、台湾C3级滚珠丝杆副4、三轴硬性距形方轨5、气动打刀6、台湾斗笠式8-16T刀库7、冷却装置8、全密式防溅装置9、自动集中润滑系统10、主轴刚性攻牙11、工作照明灯12、工作状态指示灯13、三相隔离变压器14、基础调整螺丝及热片15、操作说明书选择配置1、 台湾或进口数控系统2、 主轴单元10000-12000-24000r/min3、 二轴、三轴台湾线性直线导轨4、 台湾圆盘式16-24T机械手刀库5、 螺旋式、链板式排屑机6、 开通第四轴功能7、 四轴数控分度头/回转台8、 电器柜冷热交换机
其它信息:1、 产品价格：根据客户具体配置定价2、 发货地点：广州3、 物流费用：协商4、 如果需要更具体的信息，请联系我们，北一将竭诚为您服务，联系电话：057+-872723455，18857696060
