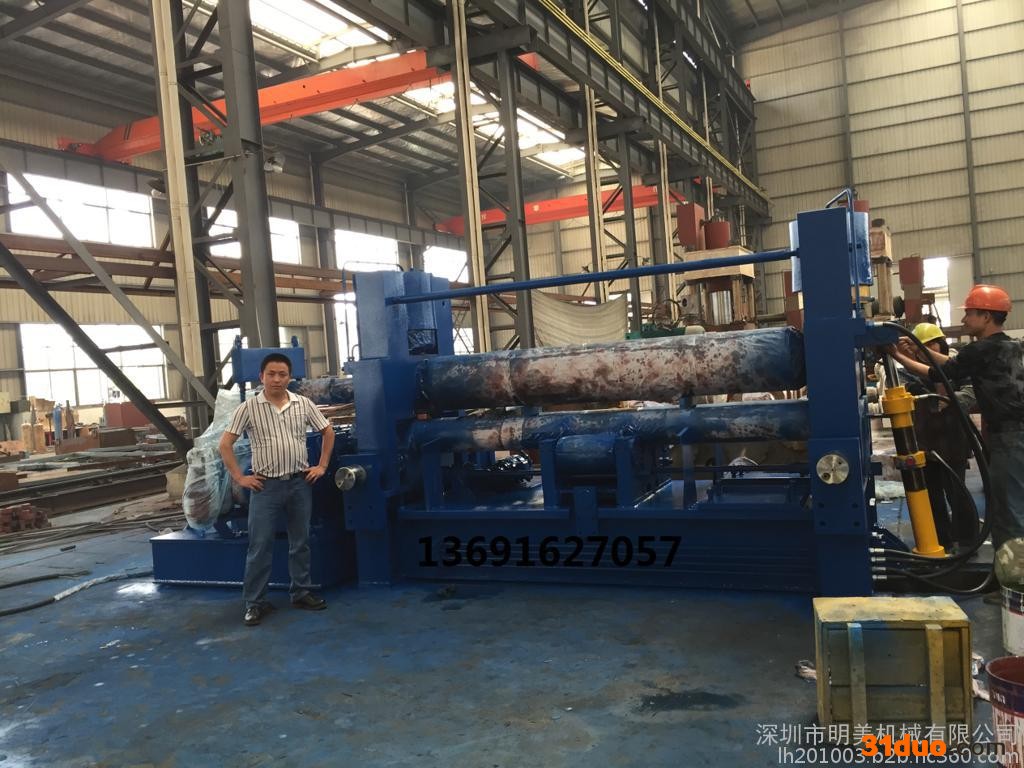

产品名称： 船用卷板机W11S
产品介绍：

船用三辊对称式卷板机结构型式为三辊对称式，上辊在两下辊中央对称位置作垂直升降运动，通过液压缸内的液压油作用于活塞杆而获得，为液压传动；通过特殊设计减速机分别带动全滚动轴承的两下辊作旋转运动，为卷制板材提供扭矩；在下辊下部设有多组托辊，以提高下辊的刚度，并可进行垂直调节；在上辊的上部设有刚性大梁，在大梁与上辊之间设有多组托辊，以提高上辊的刚度；适用于超宽圆弧形零件的卷制。

三辊对称式船用卷板机关键技术及创新点：

全密闭设计，防止灰尘进入；
船用三辊对称式卷板机一改国产三辊卷板机到处漏油的现象，整体外观达到国外水平。维护保养方便，效率高，寿命长，环保效果好。

1.全钢焊接结构，设备刚性强，并采用计算机有限元计算分析法进行优化设计计算；
2.轴辊两端全部采用可调心球轴承；
3.轴辊由中碳钢经锻造及调质处理后进行精加工；
4.卷板机两下辊有支承辊；提高卷制工件精度及机器整体性能。
5.采用电气集中控制，操作简单、方便；
6.控制台采用人性华设计，操作简便方便；
7.集中润滑系统。

规格型号	**大厚度(mm)	**大宽度(mm)	屈服极限(MPa)	卷板速度 (m/min)	满载**小半径(mm)	上辊直径(mm)	下辊直径(mm)	上托辊直径(mm)	下托辊直径(mm)	下辊中心距(mm)	主电机功率(Kw)	液压电机功率(Kw)
W11-20×8000	20	8000	245	4	5000	380	320	380	320	470	75	30
W11-25×10000	25	10000	235	4	6000	500	360	380	360	540	75	30
W11-20×10000	30	10000	235	4	8000	600	380	400	400	600	110	45
W11-25×12000	35	12000	235	4	10000	650	420	420	400	700	130	45
