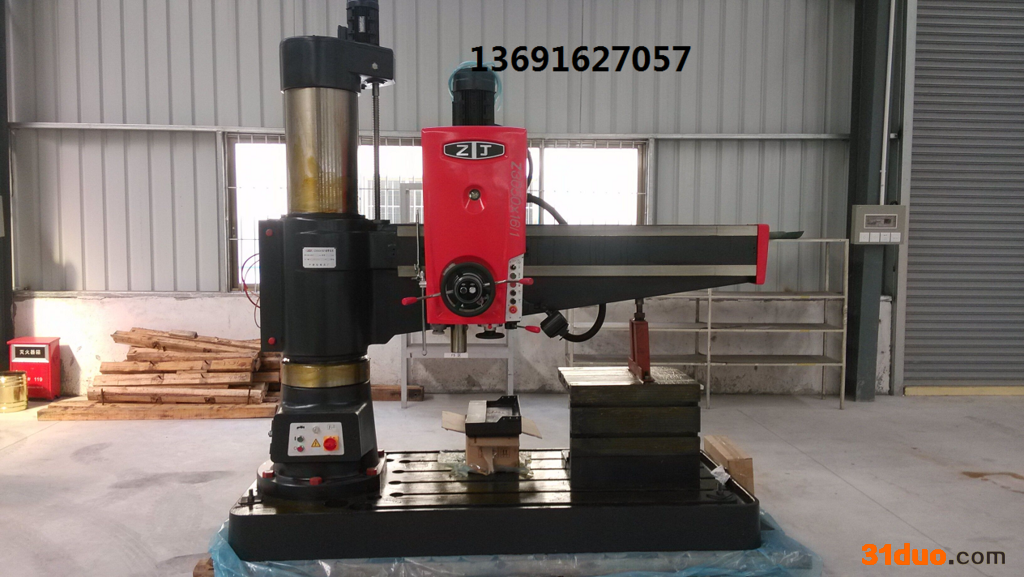

沈阳Z3040摇臂钻床主要由底座、内立柱、外立柱、摇臂、主轴箱及工作台等部分组成。内立柱固定在底座的一端,在他的外面套有外立柱,外立柱可绕内立柱回转360度。摇臂的一端为套筒,它套装在外立柱做上下移动。由于丝杆与外立柱连成一体,而升降螺母固定在摇臂上,因此摇臂不能绕外立柱转动,只能与外立柱一起绕内立柱回转。沈阳
Z3040摇臂钻床主轴箱是一个复合部件,由主传动电动机、主轴和主轴传动机构、进给和变速机构、机床的操作机构等部分组成。主轴箱安装在摇臂的水平导轨上,可以通过手轮操作,使其在水平导轨上沿摇臂移动 r r r
沈阳Z3040摇臂钻床自动升降,自动进刀,机械变速,机械锁紧 r r r
r r r r

r r r r
r r r
r r r r r r r r ※自动升降 r※自动进刀 r※机械锁紧 r※机械变速 r※机械电气双重保险 r r r r 沈阳Z3040摇臂钻床详细说明 r40摇臂钻机床型号 Z3040×10 /13 r40摇臂钻**大钻孔直径mm 40 r40摇臂钻主轴中心线至立柱母线距离mm **大 1050 **小 220 r40摇臂钻主轴端面至底座工作面距离mm **大 1000 **小 240 r40摇臂钻主轴锥孔 莫氏 4 r40摇臂钻主轴转速级数 6 r40摇臂钻主轴行程 mm 200 r40摇臂钻主轴转速范围 r/mm 78—1258 r40摇臂钻主轴进给量级数 3 r40摇臂钻主轴进给量范围 mm/r 0.10—0.25 r40摇臂钻主电机功率 kw 2.2 r40摇臂钻电压 V 380 r40摇臂钻频率 Hz 50 r40摇臂钻重量kg 净重 1400 r40摇臂钻毛重 1750 r40摇臂钻轮廓尺寸 mm 1700×800×2150 r40摇臂钻包装箱尺寸 mm 1900×1000×2350 r r | r
r r
r r r
r r r
r r r
沈阳z3040摇臂钻床安全操作规程
r 1.
40摇臂钻床工作前对所用钻床和工卡量进行全面检查,确认无误时方可工作。
r 2.
40摇臂钻床严禁戴手套操作,女生发辫应挽在帽子内。
r 3,
40摇臂钻床工件装夹必须牢固可靠。钻小件时,应用工具夹持,不准摇臂钻床相关参数用手拿着钻。
r 4.
40摇臂钻床使用自动走刀时,要选好进给速度,调整好行程限位块。手动进刀时,一般按照逐渐增压和逐渐减压原则进行,以免用必过猛造成事故。
r 5.
40摇臂钻床调整钻床速度、行程、装夹工具和工件时,以及擦试机床时,要停车进行。
r 6.
40摇臂钻床钻头上绕有长铁屑时,要停车清除。禁止用风吹、用手拉,要用刷子或铁钩清除。
r 7.
40摇臂钻床精铰深孔时,拔取圆器和销棒,不可用力过猛,以免手撞在上。
r 8.
40摇臂钻床不准在旋转的下,翻转、卡压或测量工件。手不准触摸旋转的。
r 9.
40摇臂钻床使用摇臂钻时,横臂回转范围内不准有障碍物。工作前,横臂必须卡紧。
r 10.
40摇臂钻床横臂和工作台上不准存放物件,被加工件必须按规定卡紧,以防工件移位造成重大 r r r 沈阳
Z3040摇臂钻床日常保养 r r r 1、
40摇臂钻清洗机床外表及死角,拆洗各罩盖,要求内外清洁、无锈蚀、无黄袍,漆见本色铁见光。清洗导轨面及清除工作台面毛刺。检查补齐螺钉、手球、手板,检查各手柄灵活可靠性。
r 2、
40摇臂钻主轴进刀箱保养:检查油质,保持良好,油量符合要求。清除主轴锥孔毛刺。清洗液压变速系统、滤油网,调整油压。
r 3、
40摇臂钻摇臂及升降夹紧机构检查:检查调整升降机构和夹紧机构达到灵敏可靠。
r 4、
40摇臂钻润滑系统检查:清洗油毡,要求油杯齐全、油路畅通,油窗明亮。
r 5、
40摇臂钻冷却系统检查:清洗冷却泵、过滤器及冷却液槽。检查冷却液管路,要求无漏水现象。
r 6、
40摇臂钻电器系统检查:清扫电机及电器箱内外尘土。关闭电源,打开电器门盖,检查电器接头和电器元件是否有松动、老化。检查限位开关是否工作正常。开门断电是否起到作用。检查液压系统是否正常,有无漏油现象。各电器控制开关是否正常。 r r r
