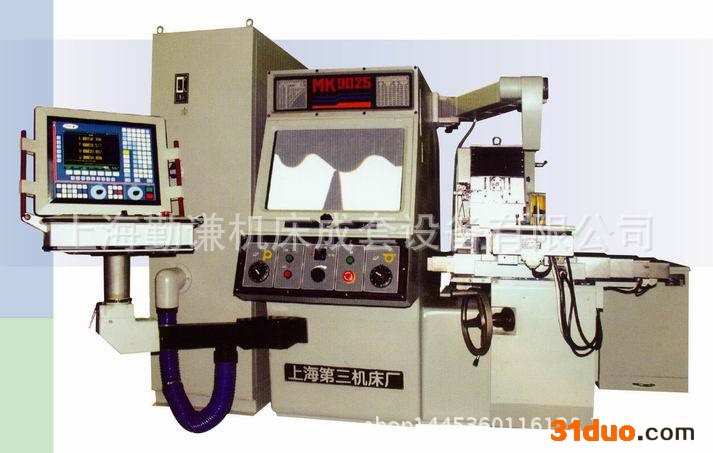

上海第三机床厂MK9025A 数控光学曲线磨床 上海曲线磨床
2021-07-03 08:091000
信息概况
  • 价格：￥580000.00/台
  • 起订：1台
发送询价



MK9025A 数控光学曲线磨床详细说明：
结构特点：1、工作台拖板和滑座均拖板采用直线滚动导轨副并由滚珠丝杆副传动。2、往复滑板采用双V型镶钢滚针导轨副并由可调偏心连杆机构传动，往复平稳，换向无冲击，换向端点，定位精度高。3、采用交流变频调速系统控制砂轮转速和滑板往复速度，实现无级调速。砂轮架和滑座组成多个自由度，可对各个方向进行加工。数控系统：数控光学曲线磨床带有四轴计算机控制系统，分别对工作台拖板及滑板进行控制，分辨率为1mm可作二轴联动连续轨迹磨削，除计算机自动控制运动外配有手动控制功能，为操作者提供选择多种加工方法。一机多用：本机床备有多种夹具附件，具有多种功能，集曲线、磨圆、测量于一身，一机多用，使用方便。主要规格及技术参数 Main Specifications and Technical Pzrameters

项目ItemMK9025A
**大磨削长度（分段磨削）Max. size to be ground with successive settings250 mm
**大磨削厚度Max. height of the surface grinding110 mm
**大磨削深度Max. depth to be ground35 mm
**大磨圆直径Max. diameter to be ground100 mm
**大磨圆长度Max. distance between centers150 mm
一次投影的**大区域Max. size to be ground at a single table setting10X6 mm 25X15 mm
工作台纵向行程Y travel of the table250 mm
工作台横向行程X travel of the table100 mm
工作台垂直行程Z travel of the table100 mm
工作台台面面积Area of the table360x260 mm
砂轮直径diameter of grinding wheel175 mm
砂轮转速grinding wheel speed3000~6600 rpm
滑板往复行程Travel of the glide board0~120 mm
滑板往复速度Speed of the glide board30~120 strokes/min
砂轮架绕纵向水平轴转动量Y swivel range of the wheelhead-2°~+30°
砂轮架绕横向水平轴转动量X swivel range of the wheelhead±6°
砂轮架绕垂直轴转动量Z swivel range of the wheelhead±6°
滑座纵向行程Y travel of the glide board60 mm
滑座横向行程X travel of the glide board60 mm
物镜放大倍数Magnifying power of the objective lens20 & 50
投影屏幕尺寸Area of the screen500x300 mm
照明形式Type of the lighting透射、反射 Refraction, reflection
砂轮主轴电机Grinding wheel motor0.4 kw
砂轮滑板往复电机Glide board motor1.1 kw
机床总功率Total motor power8 kw
吸尘器电机Gust exhauster motor0.75 kw
机床外形尺寸（长X宽X高）Overall dimensions (LxWxH)1660×1620×1500 mm
机床重量Weight of machine3500 kg

工作精度 Working Accuracy

定位精度Posttion accutbcy of coordinate5μm
重复定位精度Repeatablity2μm
平面精度Fiatness5μm
表面粗糙度Surface RoughnessRa≤0.4μm

公司：上海勤谦机床成套设备有限公司（经销国内外名优机床）

地址：上海市浦东新区新场坦直镇申江南路5105号

联系人：吴永菊13564574965

电话：021-58181201

传真：021-58181201

欢迎新老客户来电咨询！
