rr    产品应用 r

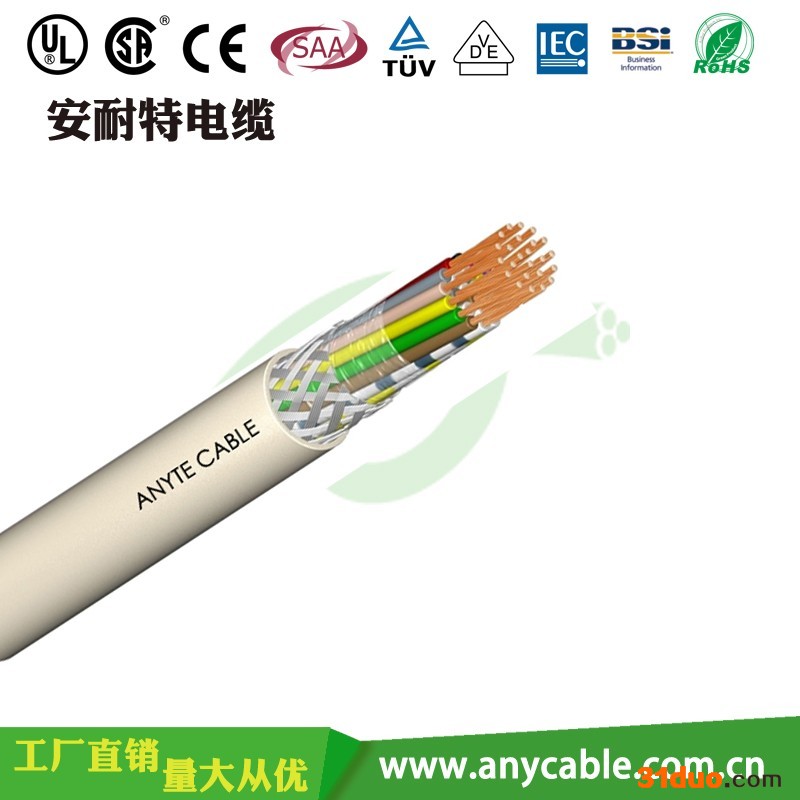

rr    柔性屏蔽控制电缆用于工业自动化，机电成套设备，机床等机械设备，物流传输系统，生产线等控制系统中电气连接，特别适合用于工业环境中，干燥或者潮湿的室内固定安装，也可用于非连续往复运动的无强制牵引的移动安装。该线缆如果在室外露天安装，必须做好防紫外线防护。柔性屏蔽控制电缆具有良好的柔软性，护套采用耐油PVC，使线缆具有良好的耐油性能。当外部有电磁干扰时，推荐使用带屏蔽的控制电缆系列。 rrr    产品结构 rrr    导体：多股细绞成束裸铜丝，符合IEC 60228/VDE 0295,5类导体
r绝缘：特制PVC混合材料
r芯线：芯线绞合成缆，芯线颜色符合VDE 0293
r JZ 黑色芯线 白色数字编码 带黄绿导线
r JB 彩色芯线 带黄绿导线
r OZ 黑色芯线 白色数字编码 不带黄绿导线
r OB 彩色芯线 不带黄绿导线
r屏蔽：铜或镀锡铜编织屏蔽
r外护套：柔性屏蔽控制电缆特制PVC混合材料
r外护套颜色：灰色 rrr    技术参数 rrr    工作电压：300/500V
r测试电压：2000V
r绝缘电阻：≥200MΩ/km(20℃)
r**小弯曲半径：移动安装 大约15×D（线缆外径）
r 固定安装 大约4×D（线缆外径）
r工作温度：移动安装 -5℃到70℃
r 固定安装 -30℃到70℃
r阻燃特性：柔性屏蔽控制电缆符合VDE0472-804部分B类测试标准，和IEC 60332-1 rrr
