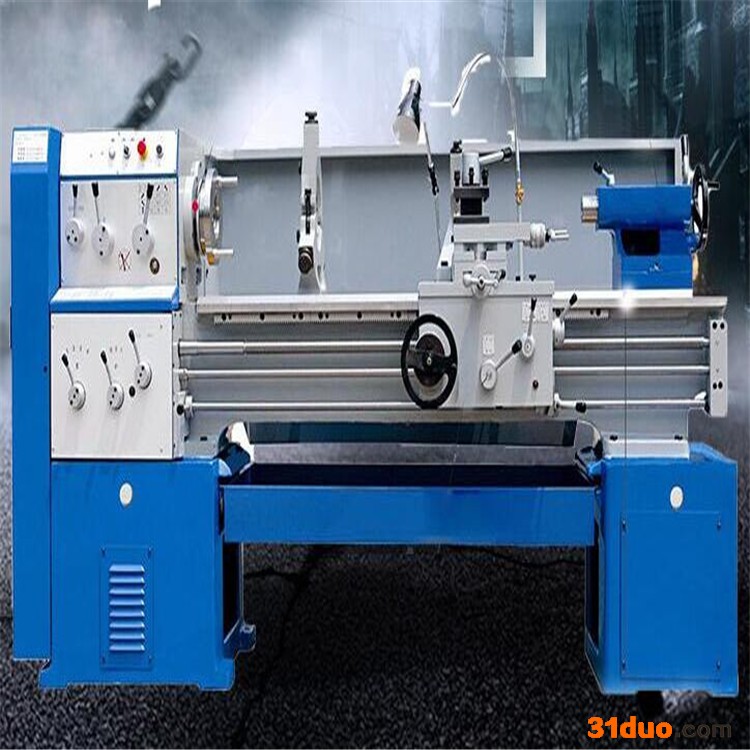

马扎克 卧式数控车床 普通车床二手机床 厂家直发
2021-07-03 08:18734
信息概况
  • 价格：￥0.00/副
  • 起订：1副
  • 供应：68副
发送询价
山东马扎克数控机床有限公司
进入商家主页
CW62100技术参数结构特点：

本系列机床床适用于车削内外圆柱面、圆锥面及其他旋转零件，可加工各种常用的公制、英制、模数和径节螺纹，并能拉削油沟和键槽。本系列车床还有以下特点:

1.床身采用大宽度侧壁双筋板、内筋板采用箱形和斜筋组合结构，整体刚度比单壁门形筋结构提高三分之一。
2.操纵集中，溜板设有快移机构，用单手柄形象化操纵；主轴正反转转换及刹车采用液压控制。车床结构刚度与传动刚度均较高，精度稳定，并能进行强力切削。
3.运动轻便灵活，寿命长；润滑系统为箱外循环，提高了加工精度。

4.主轴孔为104mm、尾座装有刻度盘和刻线，使用直观；机床外形整体美观，易于擦拭和维护。

?



◇床身经过了表面淬火、磨削加工，淬火硬度HRC50；

◇床头箱齿轮经过了齿部淬火、精密磨齿加工，高速齿轮精度可达5级；床头箱主轴采用三点支撑，主轴刚性好；床头箱手柄采用集中操纵。进给箱齿轮也采用齿部淬火。

◇机床的溜板箱设有快速移动装置、过载装置、纵横向十字操纵手柄开合螺母手柄；

◇可提供公制机床、英制机床及带多种特殊功能等多种组合；

◇本系列机床可提供多种主轴孔径的主轴结构，主轴孔径有100mm，130mm(特殊订货)两种。机床的主轴头形式有C11型和D11型两种。通常情况下，提供C11主轴。对英制机床和特殊定货机床提供D11主轴。

◇本系列机床的主电机的功率为11kW（特殊定货为15kW、22kW）；

◇机床的床头箱、进给箱采用油泵淋浴式润滑；

◇机床的噪声声压级不大于83（A）


名称

单位

CW61100

CW62100

床身上回转直径

mm

1000

刀架上回转直径

mm

700

工件长度

mm

1000、1500、3000、5000、6000、8000、10000

马鞍槽内回转直径/有效宽度

mm

1250/310

主轴通孔直径和轴头型式



105.D11

主轴孔前端椎体和锥度



120mm.莫氏5°

主轴转速级数和范围

r/min

18种7.5-1000

纵进给量级数和范围

mm/r

64种0.05-24.3

范围1：1

mm/r

0.1-1.52

范围16:1

mm/r

1.6-24.3

用交换齿轮微量进给范围

mm/r

0.05-0.912

横向进给量与纵向进给量的比率

mm/r

1/2

床鞍快移速度

mm/min

4000

机床丝杠螺距



12（公制）：1/2（英制）

公制螺纹种数、范围

mm

50种1-240（另有14种螺纹）

英制螺纹种数、范围

tpi

26种14-1

模数螺纹种数、范围

mm

53种0.5-120

径节螺纹种数、范围

DP

24种28-1

下刀架横向行程

mm

500

上刀架行程

mm

200

尾座套筒行程

mm

250

尾座套筒锥度



莫氏6°

床身宽度及淬火硬度



550 RC50°

主电机功率

kw

11

快速电机功率

kw

1.1

冷却泵电机功率

w

90

承重

kg

2000
