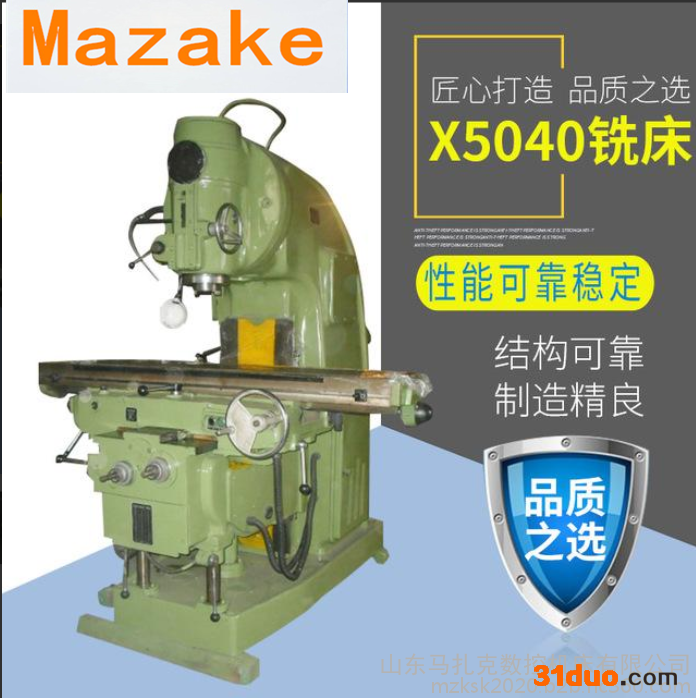

r x5040立式铣床结构特点r
r r 1.X5040立式铣床是一种通用金属强力切削机床。本机床的主轴锥孔可直接或通过附件安装各种圆柱铣刀、成型铣刀、端面铣刀、角度铣刀等刀具，
r2.立式铣床X、Y、Z三方向机动进给；立式铣床主轴采用能耗制动，制动转矩大，停止迅速，可靠。
r3.底座、机身、工作台、中滑座、升降滑座、主轴箱等主要构件均采用高强度材料铸造而成，并经人工时效处理，保证机床长期使用的稳定性。
r4.立铣头可在垂直平面内顺、逆回转调整 ±45°，拓展机床的加工范围；主轴轴承为圆锥滚子轴承，承载能力强，且主轴采用能耗制动，制动转矩大，停止迅速、可靠。
r5.工作台X/Y/Z向有手动进给、机动进给和机动快进三种，进给速度能满足不同的加工要求；快速进给可使工件迅速到达加工位置，加工方便、快捷，缩短非加工时间。
r6.X、Y、Z三方向导轨副经超音频淬火、精密磨削及刮研处理，配合强制润滑，提高精度，延长机床的使用r r r
r r r
r r r | r r 技术参数r r | r r r Unitr r | r r r X5040（X53K）r r | r
r r | r r 主轴孔锥度r r | r r
r | r r r 7:24 ISO50r r | r
r r | r r 工作台尺寸r r | r r r mmr r | r r r 1700×400r r | r
r r | r r T型槽（槽数/宽度/间距）r r | r r r mmr r | r r r 3/18/90r r | r
r r | r r 工作台纵向行程（手动/机动）r r | r r r mmr r | r r r 900/880r r | r
r r | r r 横向行程（手动/机动）r r | r r r mmr r | r r r 315/300r r | r
r r | r r 垂向行程（手动/机动)r r | r r r mmr r | r r r 385/365r r | r
r r | r r 工作台机动进给级数r r | r r
r | r r r 18r r | r
r r | r r 工作台机动进给量r r | r r r 纵向r r | r r r mm/minr r | r r r 19-950r r | r
r r | r r 横向r r | r r r mm/minr r | r r r 19-950r r | r
r r | r r 垂向r r | r r r mm/minr r | r r r 6.3-317r r | r
r r | r r 工作台快速进给量r r | r r r 纵向r r | r r r mm/minr r | r r r 2300r r | r
r r | r r 横向r r | r r r mm/minr r | r r r 2300r r | r
r r | r r 垂向r r | r r r mm/minr r | r r r 770r r | r
r r | r r 主轴端面至工作台距离r r | r r r mmr r | r r r 30-410r r | r
r r | r r 主轴通孔直径r r | r r r mmr r | r r r Φ29r r | r
r r | r r 主轴变速级数r r | r r r 级r r | r r r 18r r | r
r r | r r 主轴转速范围r r | r r r r.p.mr r | r r r 30-1500r r | r
r r | r r 主电机功率r r | r r r kwr r | r r r 11r r | r
r r | r r 进给电机功率r r | r r r kwr r | r r r 3r r | r
r r | r r 冷却泵电动机功率r r | r r r kwr r | r r r 0.09r r | r
r r | r r 主轴轴向移动距离r r | r r r mmr r | r r r 85r r | r
r r | r r 机床外型尺寸r r | r r r mmr r | r r r 2560×2160×2300r r | r
r r | r r 机床净重r r | r r r kgr r | r r r 4250 r r | r
