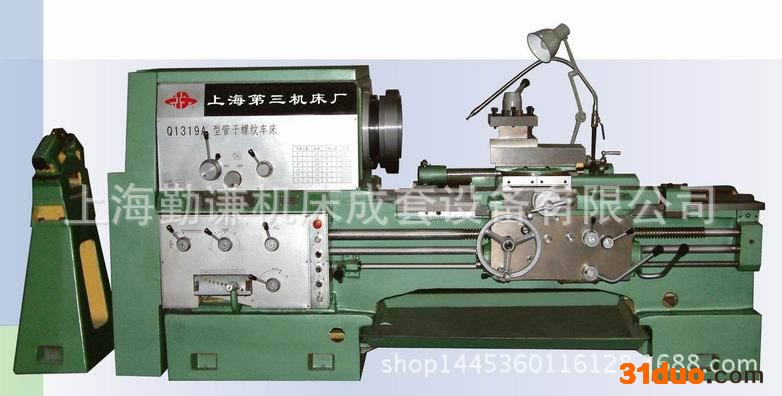

Q1319A 管子螺纹车床详细说明： 本机床是为了适应我国的油田、地质、采矿、化工及农业排灌等部门的使用而专门设计的。使用Q1319A型管子螺纹车床，较普通车床经济方便，高效地完成各种直管螺纹、锥管螺纹的切削加工，例如管接头、结杆、套管、管道管、矿井管、水泵管等，考虑到石油地质、采矿、化工及农排灌部门的特点，本机床还可加工各种英制、公制、摸数螺纹、车削各种轴类、盘类零件，起到普通车床的作用，本机床确为石油、地质、化工、农业部门的理想机床。主要特点：1.能加工管子螺纹直径达190毫米的内外直管螺纹、锥管螺纹。2.车床上装有可加工锥度1:5的锥度装置。3.不必更换交换齿轮**可车削公制、英制螺纹。4.溜板箱中设有脱落蜗杆，能自动保护车床机构的完好。5.导轨经淬火耐磨处理及精加工处理。6.具有叫大的功率，能胜任重负荷强力切削。7.落地中心架可按用户需要随意移动，中心架上装有长管装夹调整机构，因此大大减轻了劳动强度。8.车头箱前后均有四爪卡盘，适应用长短管子的如意装夹。规格及主要技术参数 Main Specifications 项目 Item Q1319A 中心高 Height of center 300 mm 主轴孔径 Bore of spindle 200 mm 主轴档数 Gear of spindle 正转12档;反转6档 12;6 (reverse) 主轴转速 Speed of spindle 正转25-250转/分; 反转32-320转/分 加工管子螺纹直径 Diameter of pipe thread cutting 50~190 mm 加工英制螺纹种类 Range of Whitworth thread cutting 2~28牙/ (40种) 2~25 t.p.i (40 kinds) 加工公制螺纹种类 Range of metric thread cutting 1~14 mm (24种) 1~14 mm (24 kinds) 加工一般轴、盘类零件直径 Diameter of shaft & disk cutting 50~600 mm 锥度装置加工**大长度及锥度 Max. length of tapering (taper) 450 mm (1.5) 加工外圆内孔的椭圆度 Ellipticity of cylindrical bore cutting ≤0.03 mm 加工外圆内孔的不柱度 Out-of-cylindricity ≤0.04/300 mm 加工端面的不平度 Out-of-flathness of end face cutting 0.03 mm 加工锥管螺纹精度 Precision of taper pipe thread cutting 0.05/每 inch 0.12/100 mm 主电机功率 Power ofMain motor 7.5 kw 车床外形尺寸 Overall dimensions 3020x1450X1580 mm 车床外形尺寸 Weight 3680kg 主要附件 Main accessorise 520四爪分动卡盘 520 4-jaw independent chuck 2套sets 落地中心架 Floor center rest 1套set 工具 Tools 1套set
