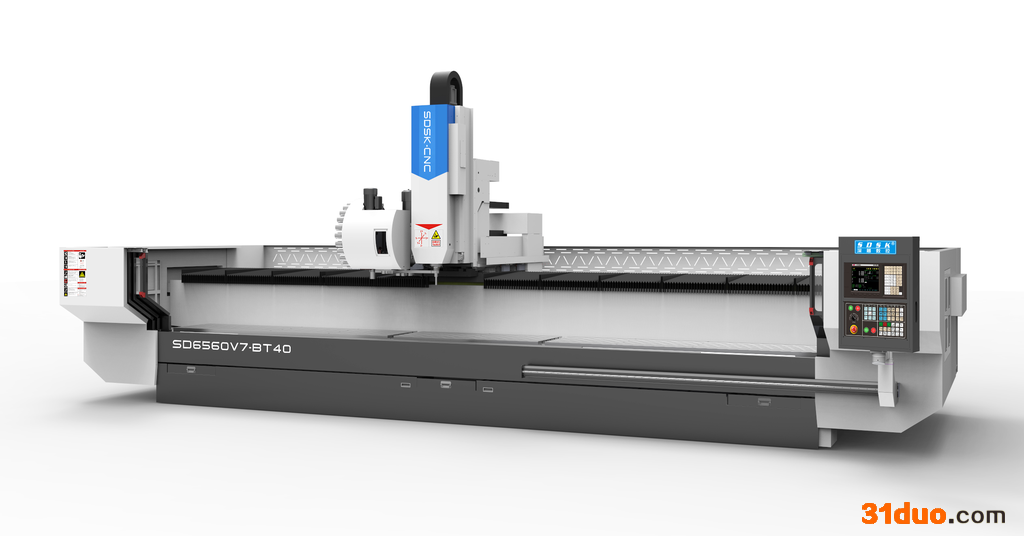

一、机器简介： 1、SD4560V7-BT40机型系列是专门为客户量身定做的大型4.5米高速型材加工中心; Y轴机头前后移动，运动机构设计在横梁顶部轻巧便捷也方便清理，X轴机头左右移动，Z轴主轴上下移动。 2、机身采用铸铁床身结构；配圣杰24位圆盘刀库；换刀速度为2秒，大大提高生产效率;采用深雕数控系统，X轴配直线电机和光珊尺，YZ轴配伺服电机，台湾上银/银泰精密级直线导轨和精密级滚珠丝杆，德国联轴器，先进的主轴制冷系统，自动润滑系统，冷却液循环喷水系统，保证了更高的加工精度、速度与稳定性;特别适用于各类钢、铜、铝、压克力、塑料等零件的精密雕铣、扩孔、钻孔、攻牙等加工。 3、可另加第四旋转轴、侧铣头、探头功能。
二、机器主要配置清单(单位:mm) | 规 格 说 明 | 数量 | 原产地 |
| 深雕数控系统/X轴配直线电机，光珊尺/YZ轴配2.9KW伺服电机/主轴伺服驱动 | 全套 | 北京 |
| Y/Z轴用台湾TBI精密级(Y40mm，Z32mm)滚珠丝杆 | 全套 | 台湾 |
| X/Y/Z轴用 台湾上银/银泰 精密级(35mm)滚珠直线导轨 | 全套 | 台湾 |
| 台湾大悦直结式主轴BT40-140AS-12000短鼻 | 1个 | 深圳 |
| 24位圆盘刀库 | 1套 | 浙江 |
| 铸铁床身，铸铁机械零配件(HT250) | 1套 | 自制 |
| 外罩：2mm钢板、喷粉(不锈钢水箱) | 全套 | 自制 |
| 配电柜恒温系统（雷德） | 1套 | 东莞 |
| 施耐德电气配件（施耐德） | 1批 | 天津 |
| 进口日本KOYO P级角接触配对轴承 | 全套 | 台湾 |
| 主轴油冷机 （雷德） | 1台 | 东莞 |
| 电子手轮（昱普） | 1套 | 广州 |
| 对刀仪（深圳精雕 ） | 1个 | 自制 |
| X/Y/Z轴配风琴罩 | 各1套 | 自制 |
| X/Y/Z轴配塑料拖链(鼎泰) | 各1套 | 东莞 |
| 自动润滑油泵（宝腾） | 1套 | 东莞 |
| 空气过滤器（日本雷曼 M107-A空气过滤器） | 2套 | 浙江 |
| 喷水装置 | 1套 | 自制 |
| 水泵（斯纳尔） | 1个 | 常州 |
| 机床附件 | 1套 | 深圳 |
| BT40刀柄/配大小全套缩咀（三合） | 5个 | 深圳 |
三、设备主要技术参数：(单位:mm) | 机型 | SD4560V7-BT40 |
| 外型尺寸 | 长6800宽3600高2600 |
| 工作台尺寸 | X4500*Y650（T槽） |
| 主轴鼻端至台面 | 高700～低130 |
| X/Y/Z行程 | X4550 Y700 Z570 |
| 最大空走速度XYZ | X80m/min Y40m/min Z40m/min |
| 最大加工速度 | 12m/min |
| 控制系统 | 深雕数控系统-半闭环 |
| 伺服系统 | 交流伺服 |
| 系统分辨率 | 0.002 |
| 三轴垂直度 | 0.015mm |
| 整机定位精度 | 士0.02mm |
| 局布定位精度 | 300 mm内±0.01mm |
| 重复定位精度 | 0.005mm |
| 主轴数 | 1个 |
| 电主轴功率 | 7.5～11KW/个 |
| 主轴转速 | 12000rpm/min |
| 夹持刀柄 | BT40 |
| 圆盘刀库 | 24T |
| 换刀方式 | 自动 |
| 对刀方式 | 自动 |
| 可装料高度 | 450mm |
| 台面承受负荷 | 2000Kg |
| 额定电压 | 380V/50HZ |
| 整机最大功率 | 24KW |
| 整机重量 | 9000Kg |
| 单价 含税含运费 | |
四、主机标准配置及附件送配件： | 1. | 控制器 | 11. | 机械、电气、操作说明书1本 |
| 2. | 直结式主轴BT40-140AS-12000短鼻 | 12. | 刚性攻牙功能 |
| 3. | 自动润滑系统 | 13. | 电气箱热交换器 |
| 4. | 地基可调垫块 | 14. | 《操作说明书》《程序说明书》《使用说明书》 |
| 5. | 工具箱 | 15. | BT40刀头5个（含拉钉、扳手） |
| 6. | 工作灯 | 16. | BT40锁刀座 |
| 7. | 警示灯 | 17. | M12马铁 |
| 8. | 主轴吹气装置 | 18. | 6寸批士台 |
| 9. | 传输线 | 19. | 锁咀 ER32（4-16） 1套 |
| 10. | 半封闭式护罩 | 20. | 护罩 |
