产品详细说明 NHR-5100A-00-X/X/X/X/X-A，NHR-5100B-00-X/X/X/X/X-A，NHR-5100C-00-X/X/X/X/X-A
NHR-5100D-00-X/X/X/X/X-A，NHR-5100E-00-X/X/X/X/X-A，NHR-5100F-00-X/X/X/X/X-A
NHR-5100H-00-X/X/X/X/X-A，NHR-5100K-00-X/X/X/X/X-A，NHR-5100L-00-X/X/X/X/X-A
NHR-5100L-00-X/X/X/X/X-A
NHR-5100A-14-X/X/X/X/X-A，NHR-5100B-14-X/X/X/X/X-A，NHR-5100C-14-X/X/X/X/X-A
NHR-5100D-14-X/X/X/X/X-A，NHR-5100E-14-X/X/X/X/X-A，NHR-5100F-14-X/X/X/X/X-A
NHR-5100H-14-X/X/X/X/X-A，NHR-5100K-14-X/X/X/X/X-A，NHR-5100L-14-X/X/X/X/X-A


概述

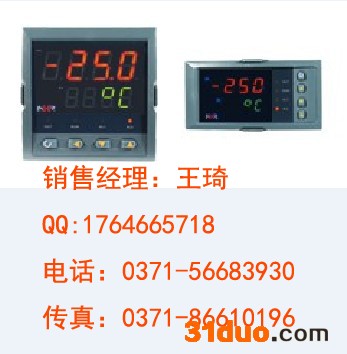

NHR-5100系列单回路数字显示控制仪针对现场温度、压力、液位、速度等各种信号进行采集、显示、控制、远传、通讯、打印等处理，构成数字采集系统及控制系统，广泛运用于电力、石化、冶金、轻工、制药、航空等诸多领域。    单路输入，双屏LED数码显示，且带有光柱模拟指示功能（0～100％）。 具备36种信号输入功能，可任意选择输入信号类型；0.2％级测量精度。 热电阻热电偶信号分辨率可切换：1℃或0.1℃。 具备“上下限报警”、“延迟报警”、“断线报警”、“闪烁报警”等报警功能，带LED报警灯指示。 具有电压、电流变送输出信号可选。 支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议。 仪表可带RS232C打印功能，具有手动打印、定时打印、报警打印等功能。 带DC24V馈电输出，为现场变送器配电。 输入、输出、电源、通讯相互之间采用光电隔离技术。 具备多种外形尺寸及样式供用户选择。 参数设定密码锁定、参数设置断电**保存，具备参数恢复出厂设定功能。

仪表面板

160*80mm(A型) 80*160mm(B型) 96*96mm(C型) 96*48mm(D型) 48*96mm(E型) 160*80mm(K型) 80*160mm(L型) 96*96mm(M型) 72*72mm(F型) 48*48mm(H型)

参数功能

★注：以上参数为仪表全部参数，如果不是全功能仪表，则未选功能所对应的参数将不予显示。 例如： 注1：SV屏显示“时间”有打印功能打开时才显示。 注2：第四报警方式的“断线报警”客户有要求时才开放。

仪表接线图

规格尺寸为A、B、C、D、E、K、L、M型接线图 注：横竖式仪表后盖接线端子方向不一样，见示意图1。 图一

规格尺寸为F型接线图

规格尺寸为H型接线图

注：上述接线图中在同一组端子标有不同功能的，只能选择其中一种功能。如RS485和RS232在同一组接线端子上，只能选择一种。

仪表选型

NHR-5100□-□-□/□/□/□/□( )-□-( )         ① ② ③ ④ ⑤ ⑥ ⑦    ⑧  ⑨

①规格尺寸 ②输入分度号 代码 宽*高*深 代码 分度号（测量范围） A B C D E F H K L M 160*80*110mm（横式） 80*160*110mm（竖式） 96*96*110mm（方式） 96*48*110mm（横式） 48*96*110mm（竖式） 72*72*110mm（方式） 48*48*110mm（方式） 160*80*110mm（横式/光柱） 80*160*110mm（竖式/光柱） 96*96*110mm（方式/光柱） 00 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 55 56 热电偶B(400～1800℃) 热电偶S(0～1600℃) 热电偶K(0～1300℃) 热电偶E分度(0～1000℃) 热电偶T分度(-200.0～400.0℃) 热电偶J分度(0～1200℃) 热电偶R分度(0～1600℃) 热电偶N分度(0～1300℃) 热电偶F2分度(700～2000℃) 热电偶Wre3-25分度(0～2300℃) 热电偶Wre5-26分度(0～2300℃) 热电阻CU50(-50.0～150.0℃) 热电阻CU53(-50.0～150.0℃) 热电阻CU100(-50.0～150.0℃) 热电阻PT100(-200.0～650.0℃) 热电阻BA1(-200.0.0～600.0℃) 热电阻BA2（-200.0～600.0℃） 线性电阻0～400Ω(-1999～9999) 远传电阻0-350Ω (-1999～9999) 远传电阻30-350Ω (-1999～9999)  0～20mV (-1999～9999) 0～40mV (-1999～9999) 0～100mV (-1999～9999) -20～20mV (-1999～9999) -100～100mV (-1999～9999) 0～20mA (-1999～9999) 0～10mA (-1999～9999) 4～20mA (-1999～9999) 0～5V (-1999～9999) 1～5V (-1999～9999) -5～5V (-1999～9999) 0～10V (-1999～9999)(不可切换) 0～10mA开方 (-1999～9999) 4～20mA开方 (-1999～9999) 0～5V开方 (-1999～9999) 1～5V开方 (-1999～9999) 全切换 特殊规格 ③变送输出1（OUT1） 代码 输出类型（负载电阻RL） X 0 1 2 3 4 5 8 无输出 4-20mA(RL≤600Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1.2KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤600Ω) 0-10V(RL≥4KΩ) 特殊规格 ④变送输出2（OUT2） 代码 输出类型（负载电阻RL） X 0 1 2 3 4 5 8 无输出 4-20mA(RL≤600Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1.2KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤600Ω) 0-10V(RL≥4KΩ) 特殊规格 ⑤报警（继电器接点输出） 代码 报警限数 X 1 2 3 4 无输出 1限报警 2限报警 3限报警 4限报警 ⑥通讯输出 代码 通讯接口（通讯协议） X D1 D2 D3 无通讯输出 RS-485通迅接口（Modbus） RS232通迅接口（Modbus） RS232C打印接口 ⑦馈电输出 代码 馈电输出（输出电压） X 1P 2P 无输出 1路馈电输出 2路馈电输出 如“2P（12/24）”表示**路12V， 第二路24V馈电输出。 ⑧供电电源 代码 电压范围 A D AC/DC 100-240V (50/60Hz) DC 20-29V ⑨备注 无备注可省略

备注：

1、选型时请根据接线图来选择功能，由于尺寸小的仪表接线端子少带不了全功能，有的功能在同组端子上只能选择其中一种功能。 2、规格尺寸为F型的仪表不带RS232C打印接口,H型的仪表不带RS232通讯接口和RS232C打印接口。 3、规格尺寸为D、E型的仪表，接线端子25~36间如有带报警功能，继电器触点容量为AC125V/0.5A、DC24V/0.5A，规格尺寸为H型的仪表继电器容量一样，其它规格尺寸的仪表继电器触点容量为AC220V/2A、DC24V/2A。 4、在写型号时必须完整，没有选到的功能项不能省略,必须用“X”补上。 例1：NHR-5100A-55-0/X/2/D1/1P(24)-A
