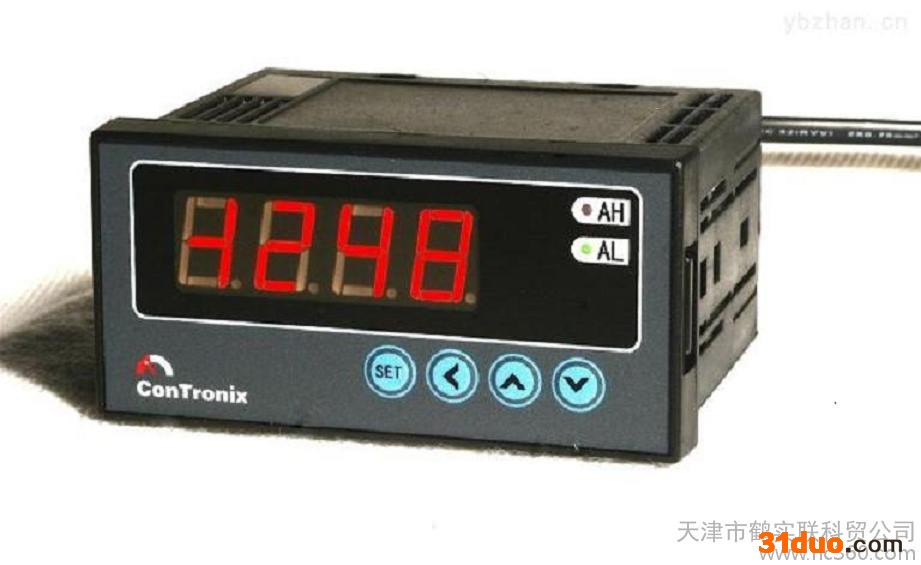

单通道数显表 单通道数显控制仪表 数显表 CH6系列数显仪

概述

CH6系列智能数显仪与各类模拟量输出的传感器、变送器配合，完成温度、压力、液位、成分等物理量的测量、变换、显示和控制

▲智能数显仪误差小于0.5%F.S，并具备调校、数字滤波功能

▲智能数显仪适用于标准电压、电流、热电阻、热电偶等信号类型

▲智能数显仪2点报警输出，上限报警或下限报警方式可选择。报警灵敏度独立设定

▲数显仪变送输出（选装），能将测量、变换后的显示值以标准电流、电压形式输出供其它设备使用

单通道数显表 单通道数显控制仪表 数显表 CH6系列数显仪

技术规格

● 数显仪表电源：85V AC~265V AC，120VDC~380VDC，功耗小于6W  12VDC~36VDC，功耗小于6W

★注：直流供电电源应留有一定功率余量，请按每台24VDC/0.5A， 12VDC/2A配置电源。并注意电源线长度和线径。

●数显仪表工作环境：0℃~50℃，湿度低于90%R.H，不结露。

●智能数显表显示范围：-1999~9999，小数点位置可设定

●数显仪表输入信号类型：万能输入，可通过参数设定选择

★注：0~10VDC输入订货时注明或用户自行更改，拆开数显仪表机壳，将智能数显仪表主板（输入信号端子所在电路板）输入信号端子所在电路板）背面（元器件的反面）SL1间的连线割断，然后修改输入信号选择参数即可。此时显示控制仪表只能输入电压、电流信号。

●基本误差：小于0.5%F.S

●测量控制周期：0.2秒

●报警输出：2点继电器输出，触点容量220V AC，3A

●变送输出

—光电隔离，输出分辨力1/3000，误差小于±0.2% F.S

—直流电流或直流电压输出需订货时注明，负载能力大于600Ω。

— 直流电流输出时，可通过设定选择4mA~20mA，0mA~10mA，0mA~20mA；直流电压输出时，可通过设定选择1V~5V，0V~5V。

—0V~10V变送输出，需订货时注明

★ 变送输出为选装功能，需在订货时注明，否则智能数显仪表不具有此功能。

★ 外供12V同时具有A1或A2型号变送输出功能时，数显表变送输出负载能力为450Ω

（1）智能数显仪表与热电阻的接线

（2）智能数显仪表与热电偶及电流、电压输入的接线

（3）智能数显仪表与2线制变送器电流信号的接线

（4）智能数显仪表与3线制、4线制电压、电流变送器的接线

单通道数显表 单通道数显控制仪表 数显表 CH6系列数显仪

说明

数显表万能输入： 电压、电流、热电阻、热电偶无跳线万能输入，简单灵活

数显表电磁兼容：EMC III级**的抗干扰能力，适应各种复杂现场

数显表宽幅电源：高效率宽电压的开关电源设计

数显表保质5年：平均故障间隔时间（MTBF）大于120万小时

数显表适应性强 ：温湿度适应范围广，漂移小

注：多功能数显表III级-适用于典型的工业环境。工业工程设备的适用场所，发电厂和户外高压变电站继电器房等可作为这类环境的代表。

多功能数显表II级-适合用于收保护的环境。工程和发电厂的控制室或终端室可作为这类环境的代表。

多功能数显表I级-适用于具有良好保护的环境。计算机房可作为这类环境的代表。

*AC85V~265V(效率高达920%，DC10V~36V.

*整机硬件失效返修率低于千分之五，质保细则按厂家规定。
