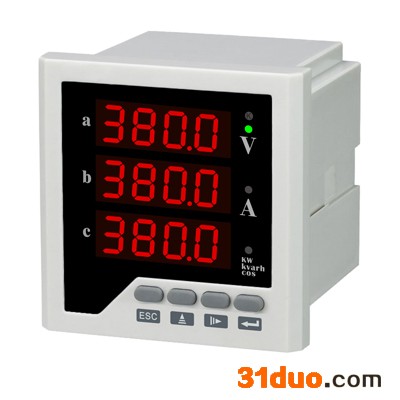

一、概述 S系列三相多功能电流/电压表, 使用电力专用采样芯片,通过软件调校。可测量三相电力网络中的三相三线或三相四线交流信号。可选RS-485通讯接口，2路继电器输出和1路模拟量输出。可实现数据的现场显示与远程传输与控制， 3排LED直观显示。产品具有安装方便、接线简单、维护便利、工程量小、现场按键编程设置等特点，性价比极高。主要用途：新能源管理系统、变电站自动化、楼宇配电、工矿企业等电力监控场合的进线，母线及配出回路，通用GCS,GCK,MNS,GGD等柜型。产品性能稳定，质量可靠，性价比非常高。
二、技术参数 | 项目 | 参数 |
| 接线方式 | 三相三线，三相四线 |
| 测量精度 | 0.2%FS |
| 信号输入 | 三相电压0～100V、0～250V、0～500V（相电压） （订货时说明） |
| 三相电流0～1A 、0～5A 、0～10A （订货时注明） |
| 电网频率 | 45～65Hz |
| 显示更新 | 1次/S |
| 采样速率 | 4000次/S |
| 输入过载 | 量程1.2倍 |
| 显示方式 | 三排LED 显示。三相电压 UA/UAB， UB/UBC, UC/UCA（可设置）电流IA、IB、IC |
| 变比1～9999可设定 |
| 工作电源 | 85～265VAC/100～370VDC 50/60Hz |
| 仪表功耗 | <2W |
| 可选功能（订货时说明） |
| 通讯接口 | 二线制RS-485通讯，标准MODBUS－RTU协议,波特率默认9600bps |
| 变送输出 | 三路DC 4～20mA（负载电阻≤300Ω）或0-5/10V输出(负载阻抗>10KΩ) |
| 报警输出 | 三路继电器输出，触点容量：AC240/7A,DC28V/10A |
| 使用环境 | 温度：－10℃～60℃， 湿度: 20%～90% 无结露 |
| 外形尺寸 | 长宽高96mm*96mm*85mm（默认） 开孔尺寸：91*91mm |
