rr       河南德胜电子技术有限公司位于中国中部经济区中心城市--河南郑州，成立于2005年，专注专业生产销售以IGBT为开关元器件的中频、超音频、高频、超高频感应加热设备及整套淬火设备的高新技术企业，经过我们多年辛勤耕耘，于2016年积极加入了中国热处理行业协会，成为热处理会员单位，并通过了ISO9001:2008质量体系认证。IGBT感应加热设备，产品与服务涵盖调质、锻造、淬火、回火、退火、透热、热拆、热装等工业领域。 r

rr      我公司主导产品是：IGBT为开关模块的超音频、高频、中频感应加热设备和DSSK系列数控淬火机床，其感应加热设备产品功率从16KW至500KW等多种规格型号，主要用于：锻造、焊接、热处理（淬火、退火、回火）等生产加工领域，成为金属透热，表面淬火，金属熔炼等生产线上的重要设备，可替代传统的存在严重污染的燃煤加热和高耗能的电子管加热设备，取得良好的经济效益和社会效益。 r

rr      可针对用户各类感应加热应用要求，提供各类高品质的自动化/半自动化生产线设计和交钥匙服务。并向您提供24小时响应的服务承诺，满足用户全方位的应用需求。 r

rr      在这里，你需要的设备应有尽有，总有一款适合你！采购圆钢透热锻造成套设备——高中频加热设备+闭式冷却系统+免费技术跟踪增值服务，在此一站式配齐，包教包会包使用，省时省心省银子！
r r

rr
r r

rr r

rr  我们的团队拥有 r

rr ◆16年实际感应加热设备设计工程师 r

rr ◆20年实际淬火机床设计工程师 r

rr ◆13年实际感应热处理工艺设计工程师  r

rr ◆20年实际感应器设计与制作工程师 r

rr   rrr
r

rr r

rr r

rr 圆钢透热锻造设备 r

rr
r

rr
r r

rr 面板功能：显示电压、电流、振荡频率、状态指示、系统设置
r r

rr
r

rr r

rr 一、IGBT圆钢透热锻造成套设备组成和感应加热设备优势 r

rr      1、圆钢透热锻造设备成套设备包括如下组成： r

rr           A、中频透热锻造设备                                               一套； r

rr           B、闭式冷却系统                                                      一台；                             r

rr      注：圆钢透热锻造成套设备是根据用户产品规格、产量等详细要求而进行的定制。 r

rr     2、工作前无须预热，可以连续工作；加热时间和功率可调；支持外接远控开关，来控制电源的启动加热和停止加热功能；非接触式感应加热；采用德国原装进口IGBT核心元器件，加热高效；频率范围宽，可根据具体加热工件的大小进行更换感应器，适应范围大；24小时连续工作能力；节能环保，无污染，清洁，提高工人工作环境；消除高压，保护全，操作简单安全；简单易学，体积小不占地方，即开即用。 r

r二、圆钢透热锻造设备操作保护电路全面： rr 在控制电路中设有各种操作，保护电路、主电路与控制电路的上电、掉电先后次序，以及使用人员的误操作等，均不会对系统产生任何影响。 r

rr 具体的保护功能有： r

rr 1、 缺相保护--检测三相交流输入是否有缺相，如缺相立刻保护，停止工作。 r

rr 2、 过电流保护--系统过电流截止保护，防止设备因过电流而损坏功率器件。 r

rr 3、 过电压保护--对电源电压进行监控，当电源电压过高立刻保护，有效的防止功率器件损坏。 r

rr 4、欠电压保护---对电源电压进行监控，当电源电压过低立刻保护，有效的防止功率器件损坏。 r

rr 5、超温保护---对冷却水及散热器温度进行监控，防止功率器件因温度过高损坏。 r

rr r

rr 三、感应加热设备技术特点 r

rr 1、采用德国IGBT变频，电压反馈串联谐振电路。变换效率高达97.5%以上，比可控硅设备节电30%； r

rr 2、 不论输出功率的大小，功率因数始终不小于0.95。任何负载下均可启动成功。具有频率自动跟踪的功能，在全过程中始终能够保证高功率因数； r

rr 3、  整个控制系统均为数字集成化，各种保护动作速度快，整机的故障率低，寿命长； r

rr 4、 双闭环控制功能,高效快速加热，优化金属工件加热过程。 r

rr 5、感应淬火设备保护电路设有过压、过流、水温、缺水、缺相等报警指示并自动控制和保护。 r

r rr 四、DSZP-160型圆钢透热锻造设备主要参数 r

rr    r

r rr r

rr r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r

r r    额定功率 r r	r r 160KW r r	r r 进水温度 r r	r r <45℃ r r
r r 输入电源 r r	r r 三相380V/50-60Hz r r	r r 冷却水量 r r	r r ≥6L/min r r
r r 工作频率 r r	r r 5-10KHZ r r	r r 暂r 载 率 r r	r r 见产品 r r
r r 输入电流 r r	r r 240A r r	r r 主机柜尺寸（mm） r r r （长*宽*高） r r	r r 620*500*1600 r r r   r r
r r 工作电压 r r	r r 342-430V r r	r r 主机重量： r r	r r 225KG r r
r r 冷水压 r r	r r ≥0.3MPa r r	r r   r r	r r   r r

rrr       r

r rr 五、圆钢透热锻造设备选型原则和标准 r

rr      把圆钢加热到一定温度进行锻造的过程叫做热锻。 热锻的优点是可以破坏圆钢的铸造组织，细化钢材的晶粒，并消除显微组织缺陷，从而使钢材组织密实，力学性能得到改善。小型锻件原料一般用圆钢，但经过仔细的锻造和热处理后，不管是圆钢锻件还是钢锭锻件，它门的力学性能及金相组织没有较大的区别，圆钢锻造一般是根据不同直径的大小来选择不同频率段的设备，直径30mm以下的圆钢可选择超音频来加热锻造，直径30mm-100mm的圆钢应选择中频炉来进行加热，需要制作不同的炉体直径和长度，满足加热要求和锻造温度。锻造后的毛坯按不同的材料进行正火、正火+高温回火、球化退火等较为简单的锻后热处理。 r

rr 六、圆钢透热锻造成套设备应用案例和企业实力展示 r

rr
r

rr r

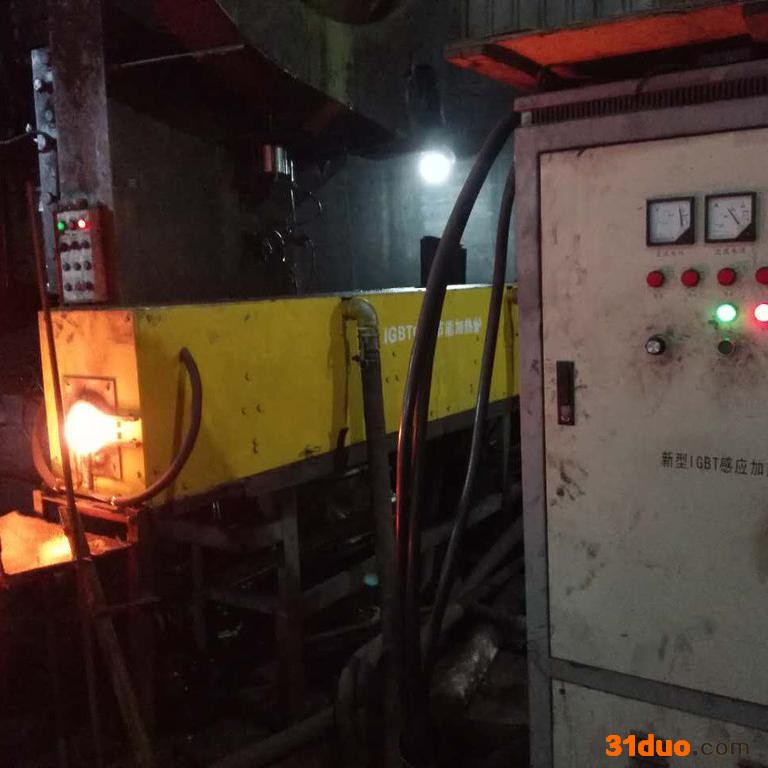

rr 圆钢中频透热锻造设备在用户现场 r

rr
r

rr r

rr r

rr 多工位圆钢透热锻造设备 r

rr r

rr 圆钢中频透热锻造成套设备在用户现场 r

rr
r r

rr IGBT中频透热锻造炉在用户现场 r

rr
r r

rr 中频透热锻造炉配置的炉膛（可根据圆钢直径和长度进行定制） r

rr
r r

rr 方型钢材透热锻造 r

rr
r r

rr 定制的方型中频透热炉膛 r

rr
r

rr
r r

rr 中频透热锻造设备生产区 r

rr
r r

rr
r r

rr 中频感应锻造炉生产区一角 r

rr
r r

rr
r r

rr 高中频加热设备调试区域 r

rr
r

rr r

rr 八、质量保证措施和服务承诺 r

rr 1、质量保证措施 r

rr 1.1、严格执行ISO9001质量管理体系进行生产过程管理； r

rr 1.2、精心设计，各配件标准化生产，严格调试。 r

rr 1.3、所有电气元器件选择国际国内品牌，主要配套件由定点厂家生产。 r

rr 1.4、生产、管理、工艺、质检各部门对产品质量层层把关，加强工序间的检查，严格出厂的检验，确保产品的质量。 r

rr 2、服务承诺 r

rr 2.1、为需方提供全套维护用使用说明书； r

rr 2.2、供方派技术人员到买方现场负责设备的试运行和调试； r

rr 2.3、在买方现场对操作人员、维修人员进行技术培训； r

rr 2.4、在设备验收后，供方留一名技术人员监护设备使用情况，监护时间为2天； r

rr 2.5、对产品质量长期跟踪服务，设备在验收后一年内，供方免费负责解决设备质量异常现象，在接到故障信息后，24小时响应，最短时间以内排除故障（不可抗拒因素除外）； r

rr 2.6、设备在验收一年后直至设备使用期限内，供方有义务详尽回答有关设备操作、维护、使用等方面的技术问题；此期间供方维修只收取维修成本费，维修成本费由维修人员差旅费、外出期间工资、更换器件成本费组成。 r
