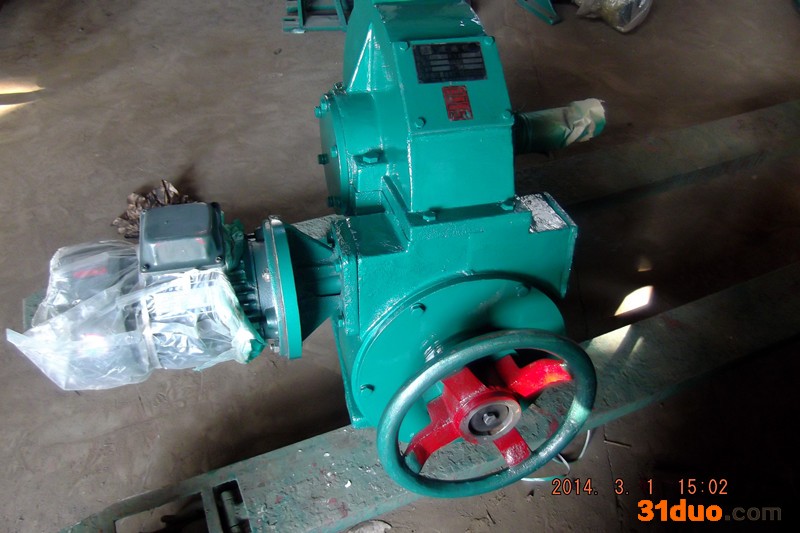

武汉RZS中频电炉减速机原理 一、概述 RZS-231～RZS-631蜗杆减速机为二级蜗杆蜗轮减速装置。具有体积小、速比大、传动自锁、噪音低等优点，具有手动装置，便于安装调试时使用。
用途及适用范围
RZS系列产品主要用于中频电炉、高温电炉自动倾倒作业，实现浇注机械化，对保证浇注、减轻劳动强度，生产率起到重要作用，也可用地自动焊接、自动翻转，装配线工件自动转位等转业需要。
减速器输入转速不大于1500r/min
工作温度0℃-50℃，高于50℃时需采取冷却措施。
二、标记示例： 输出转矩代号
额定输出转矩(N·m) | 250 | 1300 | 3500 | 5000 | 10000 | 13300 |
| 代号 | 1 | 2 | 3 | 4 | 5 | 6 |
输出转速代号
输出转速（r/min） | 0.3-0.5 | 0.6-1.0 | 1.1-2.0 |
| 代号 | 1 | 2 | 3 |
三、 RZS331、RZS431、RZS231中频电炉用系列减速机技术特性及参数 1.技术特性：
参 数
型 号 | 额定输入功率KW | 额定输入转速r/min | 额定输出转速r/min | 额定输出转矩N·m | 传动比 | 传动效率% | 直联电机功率KW |
| RZS—131 | 0.11 | 1400 | 0.5 | 250 | 1:2800 | 12 | 0.25 |
| RZS—231 | 0.34 | 1400 | 0.5 | 1300 | 1:2800 | 20 | 0.55 |
| RZS—232 | 0.41 | 1400 | 1 | 1300 | 1:1400 | 30 | 0.55 |
| RZS—233 | 0.41 | 1400 | 2 | 1300 | 1:700 | 40 | 0.55 |
| RZS—331 | 1.06 | 1400 | 0.44 | 3500 | 1:3272 | 20 | 1.1 |
| RZS—431 | 1.20 | 1400 | 1/3 | 5000 | 1:4312 | 20 | 1.5 |
| RZS—531 | 1.65 | 1400 | 0.31 | 10000 | 1:4500 | 20 | 2.2 |
| RZS—531A | 3 | 1400 | 0.39 | 10000 | 1:3550 | 20 | 4 |
| RZS—631 | 3 | 1400 | 0.43 | 13300 | 1:3250 | 20 | 4 |
四、 RZS431、RZS231中频电炉用系列减速机外形尺寸（RZS431）
