中频炉冷却塔

河北国纤复合材料有限公司是一家集产品设计、生产、销售、安装、售后服务为一体的企业。本公司以先进的生产工艺、严格的质量管理来生产玻璃钢系列产品。依靠高科技推出高效、节能、环保**，奉献社会。

冷却塔是节能降耗产品。它采用本公司的专*—水喷射驱动风机旋转雾化装置代替填料冷却塔内的填料、布水装置和塔顶的电机、风机等。以循环水系统中存在的水流压力为动力，利用水喷射雾化装置的反推力带动风机自动旋转，因此不需要电机，节电，并节省了控制电动机所需要的电缆、配电柜、控制柜等费用。

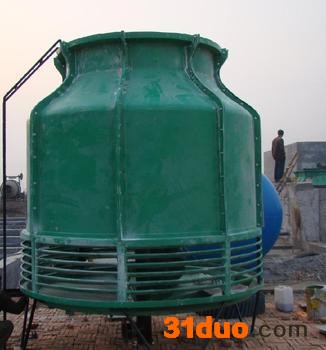

圆形玻璃钢冷却塔简介：
    圆形逆流式玻璃钢冷却塔采用逆流式气热交换技术,填料采用改性聚氯 乙波片,以扩散淋水面积;通过旋转布水方式,实现布水均匀,增强冷却效果。
    玻璃钢冷却塔具有耐腐蚀、强度高、重量轻、体积小、占地少、美观耐用，并且运输、安装和维修都较方便。
    电机安装容量在国内外同类冷却塔中较低，所以冷却塔都是节能型的。低噪声型及超低噪音型冷却塔水温降一般为3-8℃
，适合于空调制冷等水温降的冷却。
    超低噪声型是在低噪声冷却塔的基础上又采取了一系列噪声控制措施，标准点噪声值比相应的低噪声型低~5dB(A)。它适合于对噪声要求更加严的地方,如：宾馆、公共建筑以及距居民区较近的场合。
    工业型即中高温冷却塔，水温一般为10-25℃。该型增加了塔体的直径、风量风压、功率、填料高度等一系列措施。它适合水温降较高的工业用水的冷却。

  选型与使用：
   选用时须知水量Q,进水温度t1,出水温度t2及设计湿球温度τ.
   **材料的耐寒性而言,能用于-50℃,的地区,但是对于***冷月平均气温低于-10℃的地区,订货时应提出要求防结冰措施。出厂前可配有淋水导流环,使水不流到百叶窗上。
   循环水浑浊度不大于50毫克/升,短期不大于100毫克/升,不宜含有油污和机械性杂质,必要时采取灭藻及水质稳定措施。
   本产品适用于水温不超过60℃,如果超过60℃,需在选材上修改.
   冷却塔启动时一定要先开水泵,后开风机。不允许在没有淋水的情况下使用风机运转。 圆形逆流式玻璃钢冷却塔采用逆流式气热交换技术，填料采用改性聚氯 乙波片，以扩散淋水面积；通过旋转布水方式，实现布水均匀，增强冷却效果。

主要有性能优势
1、塔体受力结构：为钢结构，增设了晶格式多向斜撑整塔刚性好，运行的***振动幅0.15mm。钢结构采取了加强防腐措施，镀锌后涂环氧沥青漆或氯磺化聚乙烯二道。
2、围护结构：为聚酯玻璃钢，质轻高强耐腐蚀，抗老化。
3、风筒：为动能回收型，气流组织合理、效率高、玻璃钢材质、质轻高强耐腐蚀。
4、风机：叶片材质为环氧玻璃钢，叶片为机翼型，内充填发泡塑料，风机气动合理、风量大、效率高、噪声低、耐腐蚀。
5、减速机：水平卧式、噪声低、效率高、油润骨可靠、检修方便。
6、电机：设计的冷却塔专用变扭矩变极变速电机。有防爆和不防爆二种。该变速电机，HBLG3-800，1000型为双速，HBLG3-1200型以上为三速，节能，称之为“节能型冷却塔”。该电机可以通过控制柜控制电机转速。变速电机比单速电机以年计可节电40%～50%以上，它运转管理灵活。当气温高、湿度大或用水设备水温降大时，开高速，反之可开中速或低速，晚上气温较低也可开中、低速。此时噪声可下降3～6dB（A）以上。冬季结冰时风机可开低速反转。塔内的气温可迅速消冰，且不损伤风机。开低速也可减少飘水，周围环境不致因结冰形成污染。开高速时，控制柜可自动从低速--中速--高速，降低了起动电流。圆行逆流式冷却塔 ：产品结构特点 外形尺寸小、高度低、重量轻，并具有占地布置的多样性。 汽水匹配，热交换充分。轻质高强 塔体采用高强度FRP复合材料和轻质高强度新型材料制作，能经受里氏8级地震，12级台风袭击。噪声小 ，采用超低噪声风机和独特的淋水消声技术，噪声指数处于同行水平。费用省 与同类产品对比，电机省能达30%，塔内管路配置齐全，可作闭式循环，减少用户运行费用。 漂水少，采用高效收水装置，漂水率小于0.01‰,具有环保性能。钢支架采用镀锌和防腐油漆双层保护，防腐性能好

一、性能优点     T波材料是目前国内新型的淋水填料，被广泛应用于工业塔，具有较好的热力阴力性能。     二、规格     模压T波：T25-60° 1000×500mm，机械紧固安装法。     三、性能与主要用途     差位式正弦波填料由正弦小组差而成，片与片之间凸出的锥体粘接固定，具有钢度及热力性能。

产品介绍中所有冷却塔都是节能型的，因为电机安装容量在国内外同类冷却塔中较低。低噪声型及超低噪声型冷却塔水温降一般为 3~8摄氏度，适合于空调制冷等设备的冷却。  超低噪声冷却塔是在低噪声冷却塔的基础上又采取了一系列噪声控制措施，标准点噪声值比相应的低噪声低 ~5dB(A)。它适合于对噪声要求更严的地方，例如：宾馆、公共建筑以及距居民区较近的场合。  工业型即中高温冷却塔，水温降一般为 10~25摄氏度。该型增加了塔体直径、风量风压、功率、填料高度等一系列措施。它适合于水温降较高的工业用水的冷却。其代码如下，例：  DBNL 3 -100型：D-低噪声；B-玻璃钢；N-逆流式；L-冷却塔；3-第三次改型设计；  100-标准工况的名义流量100m 3 /h；  GBNL 3 -100型：G-工业型中、高温降；  CDBNL 3 -100型：CD-为超低噪声型；  DBNL 3 J-100型：J-为集水型。（集水型冷却塔的水盘比一般型的水盘高300~400mm）。  DBNL3W-100型：W-为无集水盘型。（无底盘型即为无下塔体，适合安装在水池上方，可节省设备投资，提高降温效果。） 选用及使用 ：  选用时须知水量 Q、进水温度t 1 、出水温度 t 2 及设计湿球温度τ，根据热力性能曲线确定型号。  **材料的耐寒性而言，能适用于 -50摄氏度的地区，但是对于冷月平均气温低于-10摄氏度的地区，订货时应提出要求方结冰措施，出厂前可配有淋水导流环，使水不流到百叶窗上。  循环水混浊度不大于 50毫克/升，短期不大于100毫克/升，不宜含有油污和机械性杂质，必要时采取灭藻及水质稳定措施。  基础图供安装参考。大塔的进、出水管方向见图示，小塔可在水平位置任意定，但不得碰基础，中间有基础的，其荷载应为运转重的 25%，其余的75%由外围长方形基础平均承担，如在屋顶安装，应考虑风荷载引起的附加压力。  小于 125型的冷却塔，外面连接的进出水管与冷却塔连接处应设支座，防止过多的重量压在塔壁上。  布水管按名义流量开孔，如实际水量与名义流量相差 15%以上，订货时说明，由制造厂改变开孔尺寸。塔的进水管水压大约为2米到5米水柱。设计时不要压力过高，否则流量过大会飘水。  本产品适用于水温不超过 60摄氏度，如超过60摄氏度的，订货时提出，本厂可在选材上加以解决。如需阻燃型冷却塔，订货时须说明，我厂也可满足要求。  150型以上的冷却塔风机，叶片角度可以调整，但要保证各叶片角度一致，电流不超过电机的额定电流。各型风机可以短期间倒转来消冰。因此，在结冰严重的地区，应设置可逆磁力起动器，按钮应安装在冷却塔的附近（调叶片方法见横流式玻璃钢冷却塔说明）。
冷却塔 凉水塔玻璃钢冷却塔 产品结构特点 1、外形尺寸小，高度低，重量轻，并具有占地布置的多样性。 2、结构设计先进，具有国外同期水准，出力超群。 3、塔体采用高强度FRP复合材料制作，抗老化，耐腐蚀，不变形、褪色。能经受8级地震、12级台风袭击，雪载荷大于200kg/m2。 4、采用超低噪声风机和独特的淋水消声技术，其噪声指数处于水平。 5、与同类产品对比，电机省能达30%，塔内管路配置齐全，可作闭式循环，减少用户运行费用。 6、采用高效收水装置，漂水率小于0.001%，环境保护。 7、钢支架采用镀锌处理，外涂保护油漆或静电喷粉，防腐力强，使用寿命超过同类产品一倍。


型号规格 ??横流式玻璃钢冷却塔型号代码及意义：??B－玻璃钢?H－横流塔?Z－组装式?L－冷却塔?D－低噪声型?CD－超低噪声型?G－中高水温降工业型 性能与选择 ??1、设计参数：?1）标准工况：进水温度t1=37℃，出水温度t2=32℃，设计湿球温度τ=28℃，即水温度Δt=5℃，冷幅高t2-τ=5℃ ?2）中温工况：进水温度t1=43℃，出水温度t2=33℃，设计湿球温度τ=28℃，即水温度Δt=10℃，冷幅高t2-τ=6℃ ?3）高温工况：进水温度t1=60℃，出水温度t2=35℃，设计湿球温度τ=28℃，即水温度Δt=25℃，冷幅高t2-τ=8℃ ??2、选用时须知水量Q，进水温度t1，出水温度t2及设计湿球温度τ，然后再根据热力性能求出。对曲线表以外的工况，可以进行热力计算，其填料的容积散质系数β×ν如下： 1.2倍名义流量时：β×ν=18600 1.0倍名义流量时：β×ν=17800 0.8倍名义流量时：β×ν=17000 ??3、运转重量按下塔体存水一半深计算，如果装满水计算应乘以1.5。??4、本系列冷却塔用于冷月平均气温不低于-10℃的地区，气温过低时使用，应考虑管路及水槽的结冰问题，特别是在冬季间断运行过程中，水泵直接由塔的水槽内的循环系统，更应考虑，避免结冰的问题，必要时需在槽内加电热管。??5、适用水温不超过65℃，如超过65℃时，订货时应提出水温要求，以便选材时考虑，如有阻燃或难燃要求的，应根据当地消防部门对玻璃钢氧指数的要求进行生产，应该由用户事前提出。对安装在屋顶上的横流塔建议用户选用阻燃性玻璃钢。我厂生产的阻燃，难燃型玻璃钢材质、其氧指数分别达到≥31或≥35。??6、循环水浑浊度不大于50毫升/升，短期内不大于100毫升/升，不宜含油污和机械型杂质，必要时采取灭藻及水质稳定措施。??7、配水箱的配水孔按名义流量开孔，如实际流量超过名义流量25%，应在订货时予以说明。??8、进水管水压大约为2-5米柱，设计时不要压力过高，否则会产生飘水现象。??9、电机、风机均配套供应。需本厂派员现场安装或技术指导，另加收费用。??10、排污管、溢水管、自动给水管、急速给水管根据用户要求选用。 安装使用注意事项 ??1、应放置在通风洁净的场所。??2、安全及使用时应调整风筒的圆度，并使叶尖与塔壁间隙相等，并不少于10mm。叶片角度要调整到一致。调整叶片的方法为在靠近叶尖150mm处，对每根叶片的前后两缘分别做一标志，再由支架下弦分别测每根叶片前后两缘的距离，以计算出各叶片这点前后缘的高差通过数次调整使高差达到一致即为合格。??3、应避免在多灰层，酸性气体的场院所使用，否则会导致热交换器以及配管的腐蚀。??4、冷却塔的进风口和墙壁等之间的距离如下：单塔型为2米，双塔型为2.5米，三塔型为3.5米，四塔以上应为5米以上，墙避高度应低于冷却塔整体高度。??5、冷却塔的排气口和障碍物间的距离应为5米以上。



冷却塔的作用是将挟带废热的冷却水在塔内与空气进行热交换，使废热传输给空气并散人大气。 1.火力发电厂一般都有冷却塔。水经加热后，产生高压气体推动汽轮机发电，而剩余的气体需冷却。 2.中央空调也有冷却塔作用是起到冷却循环液的作用。3.还有专业生产玻璃钢冷却塔,俗称冷却水塔、冷水塔、凉水塔、玻璃钢塔、水
塔等，主要有方形,圆形,横流式,逆流式,无填料喷雾式系列冷却塔。 自动旋转雾化式冷却塔与传统填料式冷却塔相比较还具有以下不可比拟的优点： 1、由于无填料，塔内基本处于空心状态，风机阻力小、噪音低。 2、采用本公司技术生产的高效率收水器，减少了漂水，节水效果。 3、塔体采用流线型设计，风扇与风筒配合间隙小，产生风量大、风速快，冷却效果好。 4、自动旋转雾化器采用高分子耐磨材料制造，耐腐蚀、使用寿命长。 5、采用模块化设计，便于运输、安装、调试。 6、无堵塞、无维修、运行稳定可靠。消除了填料塔因循环水中的杂质堵塞填料和填料老化、变形、脆裂、布水喷头堵塞及冲落、填料碎片堵塞管道、泵和换热器等一系列影响塔和工艺系统设备性能的现象。消除了频繁清洗、更换填料和布水喷头的麻烦。 产品特点： 玻璃钢冷却塔耐腐蚀、强度高、重量轻、体积小、占地少、美观耐用，并且运输、安装和维修都较方便。因而被广 泛应用于国民经济各部门，对空调、制冷、空压站、加热炉及冷凝工艺等冷却水循环系统尤为适宜。 圆形逆流式玻璃钢冷却塔采用逆流式气热交换技术，填料采用改性聚氯 乙波片，以扩散淋水面积；通过旋转布水方式，实现布水均匀，增强冷却效果。我厂曾对本系列产品的外形设计作过局部改进，使其更加运行可靠、耐用、装配方便。
结构特征 （1）塔体：型线合理，气流平稳，材**良，色彩鲜艳，表面胶衣树脂内含有抗紫外线剂，耐老化，强度高，重量轻，耐腐蚀。下塔体按订货要求，可配有溢水、排污、自动给水管，可由此处直接吸水，省去冷却池，上面装有防噪消声垫，降低了滴水声。 （2）填料：采用改性聚氯乙烯波片，横向增加了凸筋，水的再分配能力强，阻力小，热力性能好，耐高温70度、低温-50度，阻燃性好。 （3）旋转布水器及布水管：装有不锈钢球轴承，运转灵活可靠，水头低，布水均匀，采用铝合金或玻璃钢制成的布水管，管上安装收水板，克服了飘水现象。 （4）风机：工程力学系根据系列冷却塔参数设计的低噪声、高效率风机，铝合金板翼型或玻璃钢叶片、噪声小、效率高。 （5）电机：电机系在Y型系列安装尺寸的基础上，为冷却塔设计的低噪声节能电机、密封防水性能好、耐高温、效率高、噪声小。 （6）减速装置：采用了涤纶纤维增强氯丁橡胶动力带传动，耐高温、效率高，遇水不伸展，克服了打滑现象，噪声很小。 （7）吸声设施：超低噪声型冷却塔在进风口外增加了带吸声材料的屏蔽，并在上下两部装有吸声栅，以达到降噪效果。在上塔体出风口安装了带吸声材料的喇叭口屏蔽及吸声栅，降低了风机及电机传出来的噪声。 （8）进风窗：装有玻璃钢百叶片，减少飘水，气流阻力小，特别适合北方地区及全年都需要使用冷却塔的单位。 （9）支架：所有风机、填料、进风窗、塔体等处钢支架为装配式，镀锌或涂漆防腐。紧固件都采用镀锌或不锈钢螺栓。   随着工业生产的发展和人民生活水平的不断提高，控制水环境污染，合理开发利用水资源已迫在眉睫。为此，许多单位普遍采用玻璃钢冷却塔这种高效节能的理想设备，实行内部用水闭路循环，提高了重复利用率，降低成本费用，同时，使人们对调整周围环境温湿度、洁净度及噪声影响的愿望转换成为现实。 玻璃钢冷却塔耐腐蚀、强度高、重量轻、体积小、占地少、美观耐用，并且运输、安装和维修都较方便。因而被广 泛应用于国民经济各部门，对空调、制冷、空压站、加热炉及冷凝工艺等冷却水循环系统尤为适宜。圆形逆流式玻璃钢冷却塔采用逆流式气热交换技术，填料采用改性聚氯 乙波片，以扩散淋水面积；通过旋转布水方式，实现布水均匀，增强冷却效果。我厂曾对本系列产品的外形设计作过局部改进，使其更加运行可靠、耐用、装配方便。
