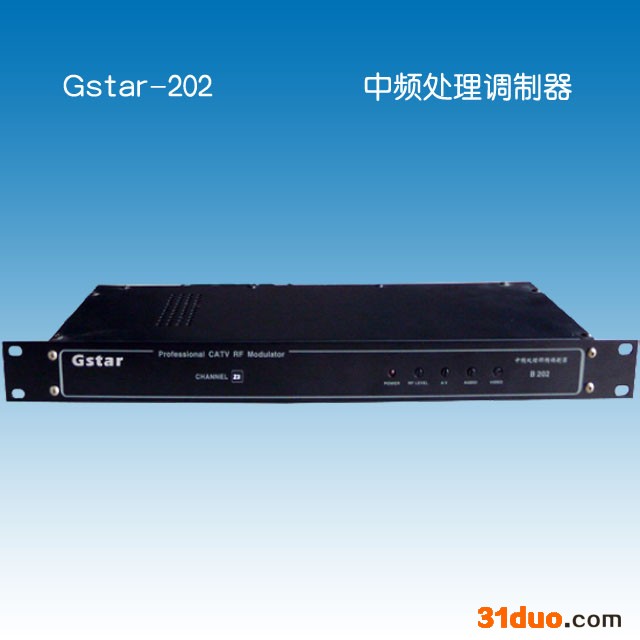

前面板 r r r r r r
产品名称: 固定邻频调制器Gstar-202B型
r
产品信息:r固定频调制Gstar-202B型,专门设计用于普级型的有线电视的前端设备;采用美国成熟的锁相蕊片,图象、伴音CPU双锁相,配合四腔螺旋带通滤波器输出,具有高指标、高可靠性和优良的性能价格比。输出频率47-230MHz(CH 1-12 ZB 1-8)可选,产品也可应用于闭路电视系统和安防监控系统。
r
性能特点:r■ 前面板显示输出频道,方便快捷的面板调节功能。
r■ 锁相环路控制,CPU 双锁图像伴音。
r■ 高指标、高可靠性,具有优良的性能价格比。
r
技术参数:rr r r r r
r r r | r 项目r | r r 单位r | r r 参数r | r
r r | r 可选频率范围r | r r MHzr | r r 47-230r | r
r r | r 输出电平范围r | r r dBr | r r 93-113r | r
r r | r 输出阻抗r | r r Ωr | r r 75r | r
r r | r 邻频带外抑制r | r r dBr | r r >60r | r
r r | r 带内平坦度r | r r dBr | r r <1.0r | r
r r | r 视频调制度r | r r %r | r r ≥87.5r | r
r r | r 伴音中频r | r r MHzr | r r 6.5/6.0/5.5/4.5可选r | r
r r | r 供电r | r r ACr | r r 180-240r | r
r r | r 功率r | r r Wr | r r 20r | r
r r | r 工作温度r | r r ℃r | r r 0-40r | r
r r | r 外型尺寸r | r r Inr | r r 19”r | r
