研制生产的高低压无功补偿谐波滤除装置。适用于冶金，化工，纺织，通讯机房设备等的环境。有源电力滤波器，是采用现代电力电子技术和基于高速DSP器件的数字信号处理技术制成的新型电力谐波治理专用设备。它由指令电流运算电路和补偿电流发生电路两个主要部分组成。指令电流运算电路实时监视线路中的电流，并将模拟电流信号转换为数字信号，送入高速数字信号处理器（DSP）对信号进行处理，将谐波与基波分离，并以脉宽调制（PWM）信号形式向补偿电流发生电路送出驱动脉冲，驱动IGBT或IPM功率模块，生成与电网谐波电流幅值相等、极性相反的补偿电流注入电网，对谐波电流进行补偿或抵消，主动消除电力谐波。同时有利于用户电力变压器的运行，降低功耗，提高设备和其它电器组件的可靠性。此外该设备还提供一定容量的无功功率补偿，提高用户负载的运行效率。

1.2谐波的基本定义及基础知识

1.2.1领域内关键词语的基本概念

★ 谐波：（harmonic） 对周期性交流信号量进行傅立叶级数分解，得到频率为基波频率大于1的整数倍的分量。我国供电系统频率为50Hz，所以5次谐波的频率为250 Hz。7次谐波的频率为350 Hz。11次谐波的频率为550 Hz，13次谐波的频率为650 Hz。

★ 公共连接点：（PCC）用户接入电网的连接处。

★ 总谐波畸变率：（THD）周期性交流量的谐波含量的方均根值与基波分量的方均根值之比（用百分数表示）。电压总谐波畸变率以THDU表示，电流总谐波畸变率以THDI表示。

★ 谐波源（harmonic source）：向公用电网注入谐波电流或在公用电网中产生谐波电压的电气设备。

★ 感性无功：电动机，变压器在能量转换过程中建立交变磁场，在一个周期内吸收的功率和释放的功率相等，这种功率叫感性无功功率。

★ 容性无功电容器在交流电网中接通时在一个周期内，上半周期的充电功率和下半周期的放电功率相等，不消耗能量，这种充放电功率叫容性无功功率。

★ 功率因数：有功功率与视在功率的比值称为功率数。

★ 功率因数调整电费：实行两部分电价制度的用电企业，供电部门根据用户平均功率因数而加收或减免的电费，称为功率因数调整电费

1.2.2谐波的产生和危害

● 谐波的产生

谐波主要是由于大容量整流或换流设备以及其它非线性负荷，导致电流波形畸变造成的。我们对这些畸的变交流量进行傅立叶级数分解，即可得到50Hz的基波分量和频率为基波分量整数倍的谐波分量。

● 谐波的危害

    ★ 影响供电系统的稳定运行：供配电系统中的电力线路与电力变压器，一般采用电磁继电器，感应式继电器或新式微机保护进行检测保护，在系统中这些属于敏感元件，继电器受到高次谐波的影响容易产生误动作，微机保护由于采用了整流采样电路，也及易受到谐波的影响导致误动或拒动，这样谐波严重威胁供电系统的稳定与安全运行。

★ 影响电网的质量：高次谐波能使电网的电压与电流波形发生畸变，另外相同频率的谐波电压与谐波电流要产生同次谐波的有功功率和无功功率，从而降低电网电压，增加电路损耗，浪费电网容量。

    ★ 影响供电系统的无功补偿设备：供电系统变电站均有无功补偿设备，当谐波注入电网时容易造成高压电容过电流和过负荷，使电容异常发热：另外谐波的存在还会加快电容器绝缘介质的老化，缩短电容的使用寿命。

★ 影响电力变压器的使用：谐波的存在会使电力变压器的铜损和铁损增加，直接影响变压器的使用效率；还会造成变压器噪声增加，缩短变压器的使用寿命。

  ★ 影响用电设备：谐波的存在会造成异步电机电动机效率下降，噪声增大；使低压开关设备产生误动作；对工业企业自动化的正常通讯造成干扰，影响电力电子计量设备的准确性。

1.2.3治理谐波及补偿无功功率的重要性

采用专门的滤波装置能够有效的滤除高次谐波，同时向电网提供容性无功功率，其重要性主要表现在以下方面：

    ★ 滤除高次谐波能够净化用电环境，降低视在功率，减少谐波电流在用电设备和输配电设备中的发热，直接节省有功功率；消除由于谐波产生的震动，延长电器的使用寿命；有效的消除对敏感元件的影响。

★ 由于滤波回路是由电抗器和电容器串联形成的，所以在滤波的过程中能向电网注入容性无功，提高了功率因数，这样**能避免供电部门高额的功率因数调整电费，由于无功电流的抵消，也相当于提高了配电设备的容量，减少了线损。无功功率补偿还能提升末端的电网电压，对优化用电环境有很重要的意义。

    在设计滤波器时，首先应满足各种负载水平下对谐波限制的技术要求，然后在次前提下，使滤波器在经济上**合理。除以上经济分析外，设计滤波器还应注意以下两点：

1）单调滤波器的谐振频率会因电容，电感参数的偏差或变化而改变，电网频率会有一定的波动，这将导致滤波器失谐。设计时应保证在正常是谐的情况下滤波装置仍能满足各项要求。

2）电网阻抗变化对滤波装置尤其是其中的单调谐滤波器的滤波效果有较大影响，而更为严重的是，电网阻抗与滤波装置有发生并联谐振的可能，设计时应充分予以考虑。

1.3项目业主有关情况

公司为两条10kV进线，配置两台2500kVA变压器，主要负载为电动机、变频、整流及加热设备。用户在两台变压器低压侧分别安装有一套无功补偿电容柜，运行大约一个月后，电容柜烧毁，后来更换了电容柜（加入电抗器，其中2组为14%电抗率，其余8组为7%电抗器），电容柜投入后，功率因数由0.92提高至0.99，但出现了高压断路器过流跳闸的情况，导致电容柜无法继续投入使用。并且，将断路器保护值调大后，仍然跳闸。

以下为用户提供的测试数据

治理效益

在采用有源滤波器对配电系统谐波污染进行治理后，首先可以使配电系统得到如下的效益：

1、减少谐波含量，消去谐波击穿无功补偿装置里电容器的威胁，避免系统电路可能会发生的并联谐振而引起的烧毁，保证设备的正常运行；

2、减小流过配电线路的电流有效值，提高功率因数，消除流过配电线路的谐波，从而大大减小线路损耗，降低配电线缆的温升，提高线路带载能力，排除因线路或设备因烧毁带来的火灾隐患；

3、减少控制设备和继电保护装置误动作或拒动作，提高供电的安全和可靠性；

4、减少了谐波对配电系统内的用电设备的影响；

4、补偿三相电流不平衡，减少变压器和线路的铜损,提高供电质量；

5、减小变压器的附加损耗，降低噪声，提升变压器的带载能力；

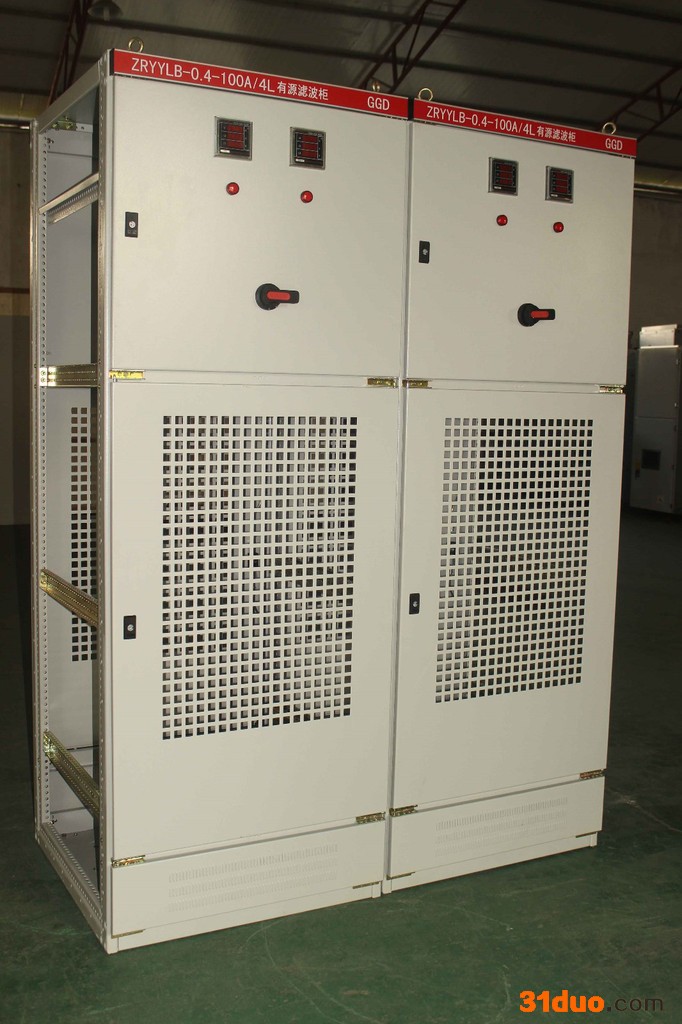

6、ZRYYLB接入后，还能提升变压器和配电线缆的带载能力，相当于对系统进行了一次扩容，减少了系统在扩容方面的投入；

7、ZRYYLB接入后，在负载端有效的消除了谐波，避免谐波流入电网污染电网，进而避免了进一步消除了谐波对电网其他用户的影响。

综上，在系统的谐波污染得以得到**的治理后，系统的整体运行效率将会得到提高，系统的安全稳定运行也可以得到有力的保障，对配电系统内的用电设备进行了保护，同时也有效的保证了电网的电能质量，谐波治理对其配电系统的效益十分巨大。
