技术参数:

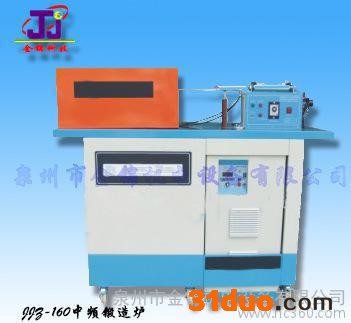

主要组成	（1）JJZ-160中频电源 （2）补偿电容及锻造炉工作台 （3）感应圈、导轨及外罩 （4）气动送料机构
**大输入功率	160KW
振荡频率	1-20KHZ
输入电压	三相380V 50或60HZ
负载持续率	**
冷却水要求	≥0.2MPa, ≥30L/分
加热能力（KG/分）	（1）钢至1000℃：5.7KG （2）铜至700℃： 8KG
台面尺寸	长1.6米×宽0.7米×高0.89米
锻造炉重量	260KG
应用	用于钢、铜、铝等棒或管料整料连续加热

中频整料加热炉应用于Φ12以上钢、不锈钢、铜、铝等的规则圆棒料、方形料或其它形状毛坏料等的连续透热；主要用于料整体连续加热。包括中频电源、补偿电容箱及工作台、感应圈、送料机构等。根据不同的应用要求，还可能包括红外**，控温仪及送料、卷料等装置；



中频整料加热炉的特点：

（1） 频率范围大，从1KHZ—20KHZ，可根据具体加热工件的直径，选择合适的频率。

（2） 中频锻造炉整料加热时，感应圈长度为500mm –1米长，同时有多根料在加热，更加保证了透热的效果；

（3） 中频整料加热炉采用连续加热方式，感应圈内部的负载比较均衡，克服了整个加热过程中，单根棒料负载从室温升至1100℃时，负载巨大的变化而引起的设备实际加热功率的巨大变化，使整个连续加热过程中，设备的实际功率都可以保证在额定功率值的85%以上，设备得以有效利用。

（4） 加热铜和铝等有色金属时，通过合理设计感应圈和电容，设备的实际功率也可以发挥到**大功率的85%以上，加热铜时达到3.5KG/KW?小时的加热能力。

（5） 比起可控硅中频电源，不仅体积小，维护方便，更可省电15～20%.
