一、简介：

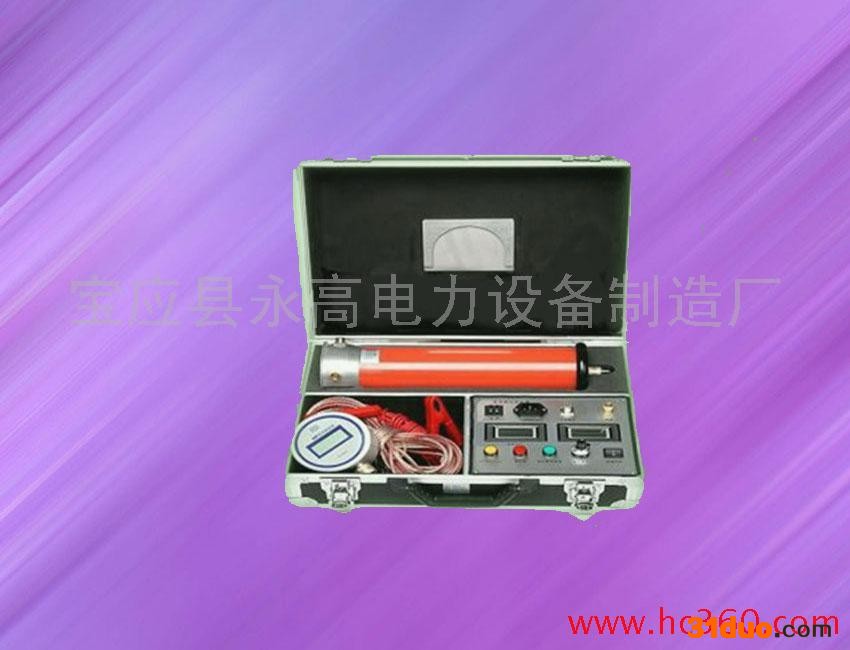

rYGZGF中频直流高压发生器。适用于电力部门、企业动力部门对氧化锌避雷器、磁吹避雷器、电力电缆、发电机、变压器、开关等设备进行直流高压试验。

rYGZGF中频直流高压发生器采用中频倍压电路。应用PWM脉宽调制技术和大功率IGBT器件。并根据电磁兼容性理论，采用特殊屏蔽、隔离和接地等措施。使直流高压试验实现了高品质、便携式并能承受额定电压放电而不损坏。

rYGZGF中频直流高压发生器采用电压大反馈。因此输出电压稳定度得到大幅度提高，电压漂移量极少，高压过压稳定采用数字拨盘开关，能将整定电压值直观显示，并具有较高的整定精度；增设了高精度0.75U DC-1mA功能按钮,给氧化锌避雷器测量带来了极大的方便;输出电压调节采用单个多圈电位器,并有刻盘指示,调节精度高,操作简单.整个试验器的体积小,重量轻,便于现场作业。

r二、YGZGF中频直流高压发生器的主要技术性能和特点：

rrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrrr

r       规格 r技术参数 r	r60/2 r	r80/2 r	r100/2 r	r120/2 r	r200/2 r	r200/3 r	r200/5 r	r300/2 r	r300/3 r	r300/5 r
r额定电压（KV） r	r60 r	r80 r	r100 r	r120 r	r200 r	r200 r	r200 r	r300 r	r300 r	r300 r
r额定电流（mA） r	r2 r	r2 r	r2 r	r2 r	r2 r	r3 r	r5 r	r2 r	r3 r	r5 r
r额定功率（W） r	r300 r	r160 r	r200 r	r240 r	r400 r	r600 r	r1000 r	r600 r	r900 r	r1500 r
r电压测量精度 r	r数显表±（1.0 %读数±0.2KV） r
r电流测量精度 r	r数显表±（1.0 %读数±0.2KV） r
r波纹系数 r	r≤0.5％ r
r电压稳定度 r	r随机波动，电源电压变化±1.0%时≤1％ r
r过载能力 r	r空载电压可超出额定电压10％使用十分钟最大充电电流为1.5倍额定电流 r
r电源 r	r单相交流50赫兹220伏±10％ r
r工作方式 r	r间断使用 r
	r一次连续时间最长为30分钟 r
r工作环境 二、主要技术性能和特点： r	r温度：-10～40℃ r
	r相对湿度：室温为25℃时不大于85％（无凝露） r
	r海拔高度：1500米以下 r
r带电容负荷能力 r	r被试品电容量无限制 r
	r可用1.5倍的额定电流充电 r
r结构特点 r	r环氧玻璃钢电气绝缘倍压筒 r
	r空气绝缘、无泄漏之虑 r
r操作箱特点 r	r高精度0.75UDC--1mA单触按钮（精度≤1.0％）最适合氧化锌避雷器试验 r
	r过压保护采用拨码设置，一目了然 r
	r立卧两用型国际标准机箱,现场更方便YGZGF中频直流高压发生器 r
